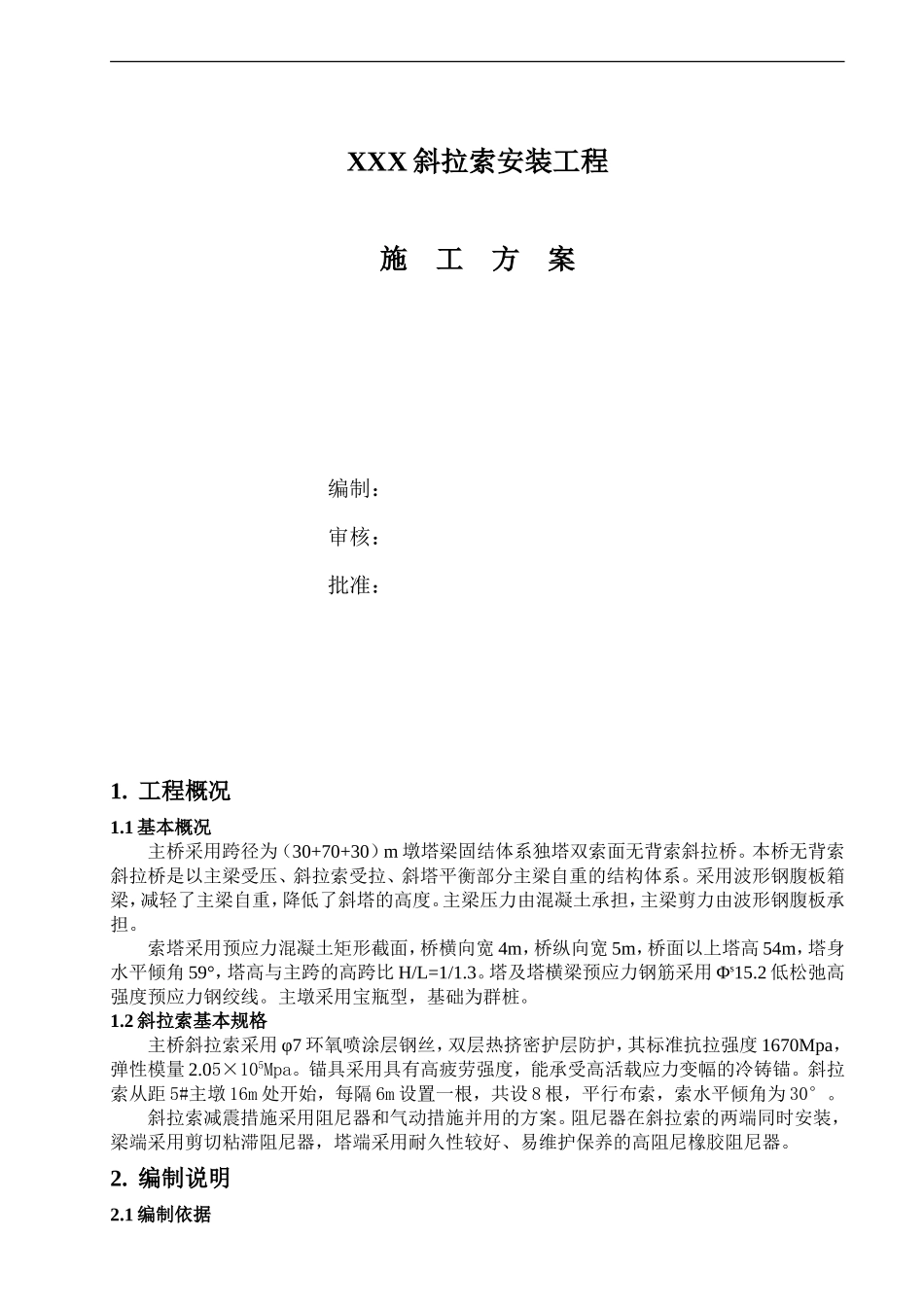

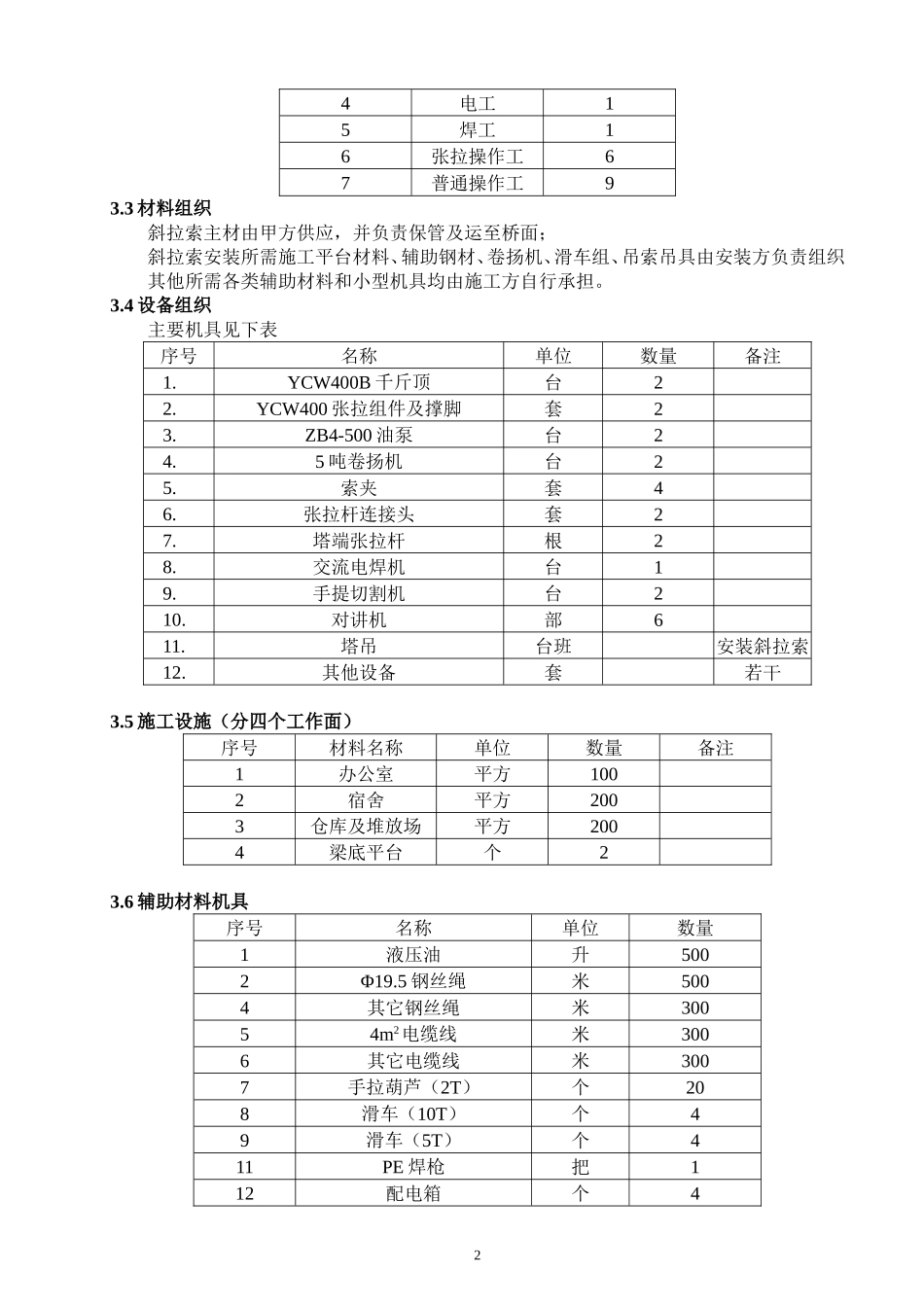

XXX斜拉索安装工程施工方案编制：审核：批准：1.工程概况1.1基本概况主桥采用跨径为（30+70+30）m墩塔梁固结体系独塔双索面无背索斜拉桥。本桥无背索斜拉桥是以主梁受压、斜拉索受拉、斜塔平衡部分主梁自重的结构体系。采用波形钢腹板箱梁，减轻了主梁自重，降低了斜塔的高度。主梁压力由混凝土承担，主梁剪力由波形钢腹板承担。索塔采用预应力混凝土矩形截面，桥横向宽4m，桥纵向宽5m，桥面以上塔高54m，塔身水平倾角59°，塔高与主跨的高跨比H/L=1/1.3。塔及塔横梁预应力钢筋采用Φs15.2低松弛高强度预应力钢绞线。主墩采用宝瓶型，基础为群桩。1.2斜拉索基本规格主桥斜拉索采用φ7环氧喷涂层钢丝，双层热挤密护层防护，其标准抗拉强度1670Mpa，弹性模量2.05×105Mpa。锚具采用具有高疲劳强度，能承受高活载应力变幅的冷铸锚。斜拉索从距5#主墩16m处开始，每隔6m设置一根，共设8根，平行布索，索水平倾角为30°。斜拉索减震措施采用阻尼器和气动措施并用的方案。阻尼器在斜拉索的两端同时安装，梁端采用剪切粘滞阻尼器，塔端采用耐久性较好、易维护保养的高阻尼橡胶阻尼器。2.编制说明2.1编制依据2.1.1大桥斜拉索招标文件和《XXX工程施工图设计》；2.1.2工程所涉及的规范、标准、规程；规范、标准、文件一览表类别名称编号行标公路桥涵施工技术规范JTJ041-2000行标公路工程质量检验评定标准JTGF80/1-2004国标钢结构工程施工及验收规范GB50205-95国标建筑卷扬机安全操作规程GB13329-19912.1.3总包单位项目部关于全桥施工计划。2.2编制目的2.2.1按质按量按时完成斜拉索施工任务满足总包单位全桥施工计划。2.2.2优化斜拉索项目部各项资源，争取优质高效组织施工。2.2.3完善斜拉索施工工艺技术，确保方案的切实可行，全面指导斜拉索各步骤施工。2.2.4具体落实斜拉索施工中的各项安全质量工期保证措施，确保斜拉索施工质量满足设计要求及国家有关规范标准。2.3编制范围2.3.1本组织设计为大桥斜拉索部分工程施工组织设计，其主要工序为：材料二次运输、与斜拉索相关的预埋件的安装、挂索、张拉、调索、减振器安装、斜拉索防护。2.3.2主梁应力、高程、主塔应力、主塔位移等不属于本设计范围。2.3.3施工生活用场地、工程生活用水电总接口由总包单位提供。2.3.4斜拉索施工用平台（含塔外施工平台、塔内施工平台、梁底平台）、起重设施、施工通道及斜拉索材料和设备在场内的二次运输均由我方负责。2.3.5总包单位提供场内的大型起吊、运输设备及主塔上施工电梯。3、施工部署3.1工程目标3.1.1质量目标主体结构工程质量目标为：斜拉索安装工程一次性交验合格率100%；满足合同约定的技术要求。3.1.2工期目标斜拉索施工工期为：240日历天。3.1.3安全目标确保无重大伤亡事故。3.1.4文明施工目标确保省文明工地，争创省示范文明工地。3.2施工组织管理机构建立以项目经理为首的管理层，成立大桥斜拉索安装工程项目部，承担整个工程施工全过程中的质量、工期、安全、成本以及文明施工等的组织协调和管理工作。本工程斜拉索施工包括16根斜拉索预埋件安装、挂索、两次张拉调索、安装减振器、防水罩等，总成品索使用量达65.9吨。工程量虽不大但工期紧凑。为保证施工顺利进行，人员组织如下（共四个工作面）：斜拉索吊装6人，斜拉索张拉（含调索）6人，斜拉索备料运输1人，后勤2人，组成如下表。序号项目人数1项目经理12项目总工13现场工长114电工15焊工16张拉操作工67普通操作工93.3材料组织斜拉索主材由甲方供应，并负责保管及运至桥面；斜拉索安装所需施工平台材料、辅助钢材、卷扬机、滑车组、吊索吊具由安装方负责组织其他所需各类辅助材料和小型机具均由施工方自行承担。3.4设备组织主要机具见下表序号名称单位数量备注1.YCW400B千斤顶台22.YCW400张拉组件及撑脚套23.ZB4-500油泵台24.5吨卷扬机台25.索夹套46.张拉杆连接头套27.塔端张拉杆根28.交流电焊机台19.手提切割机台210.对讲机部611.塔吊台班安装斜拉索12.其他设备套若干3.5施工设施（分四个工作面）序号材料名称单位数量备注1办公室平方1002宿舍平方2003仓库及堆放场平方2004梁底平台个23.6辅助材料机具序号名称单位数量1液压油升5002Φ19....
