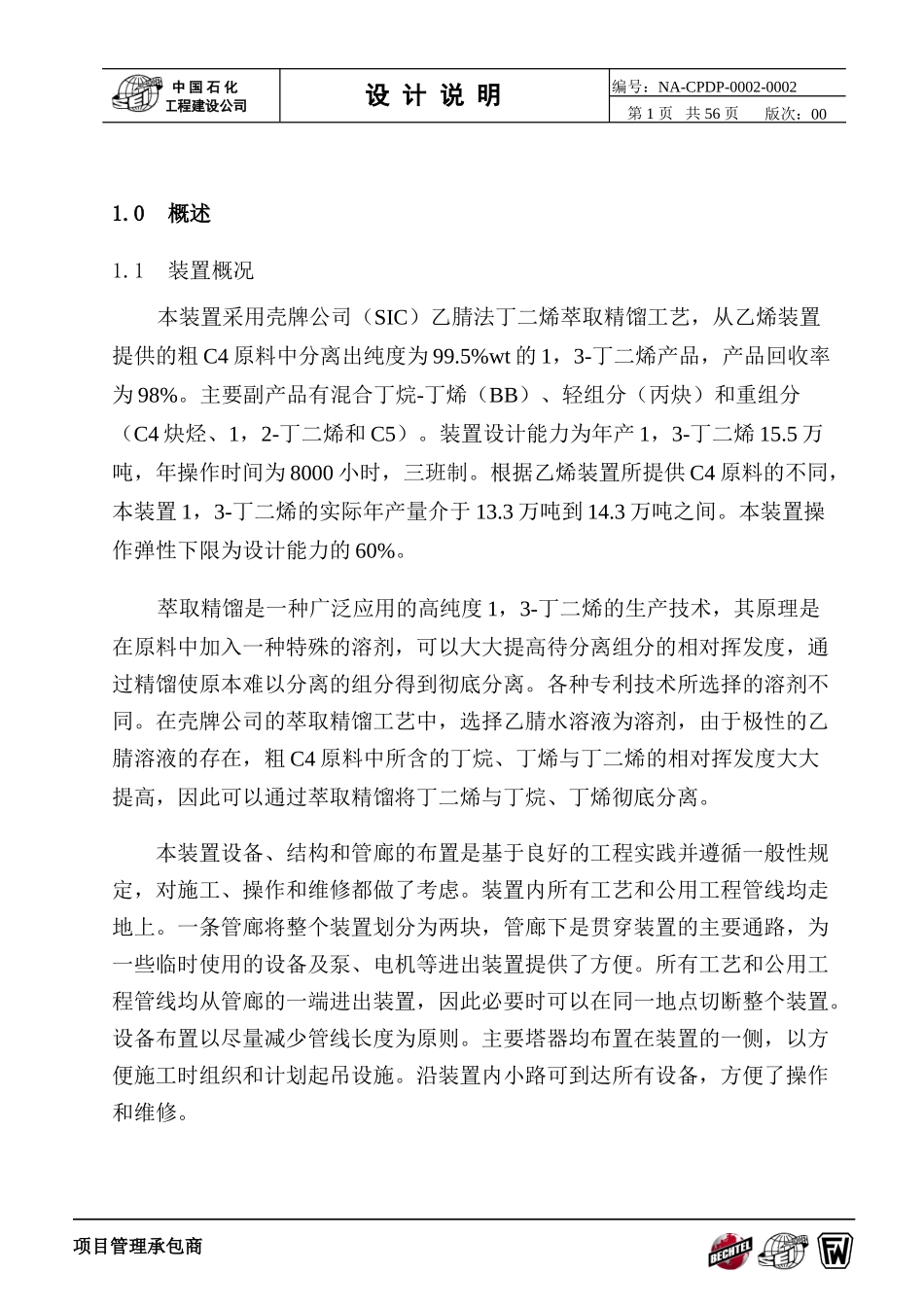

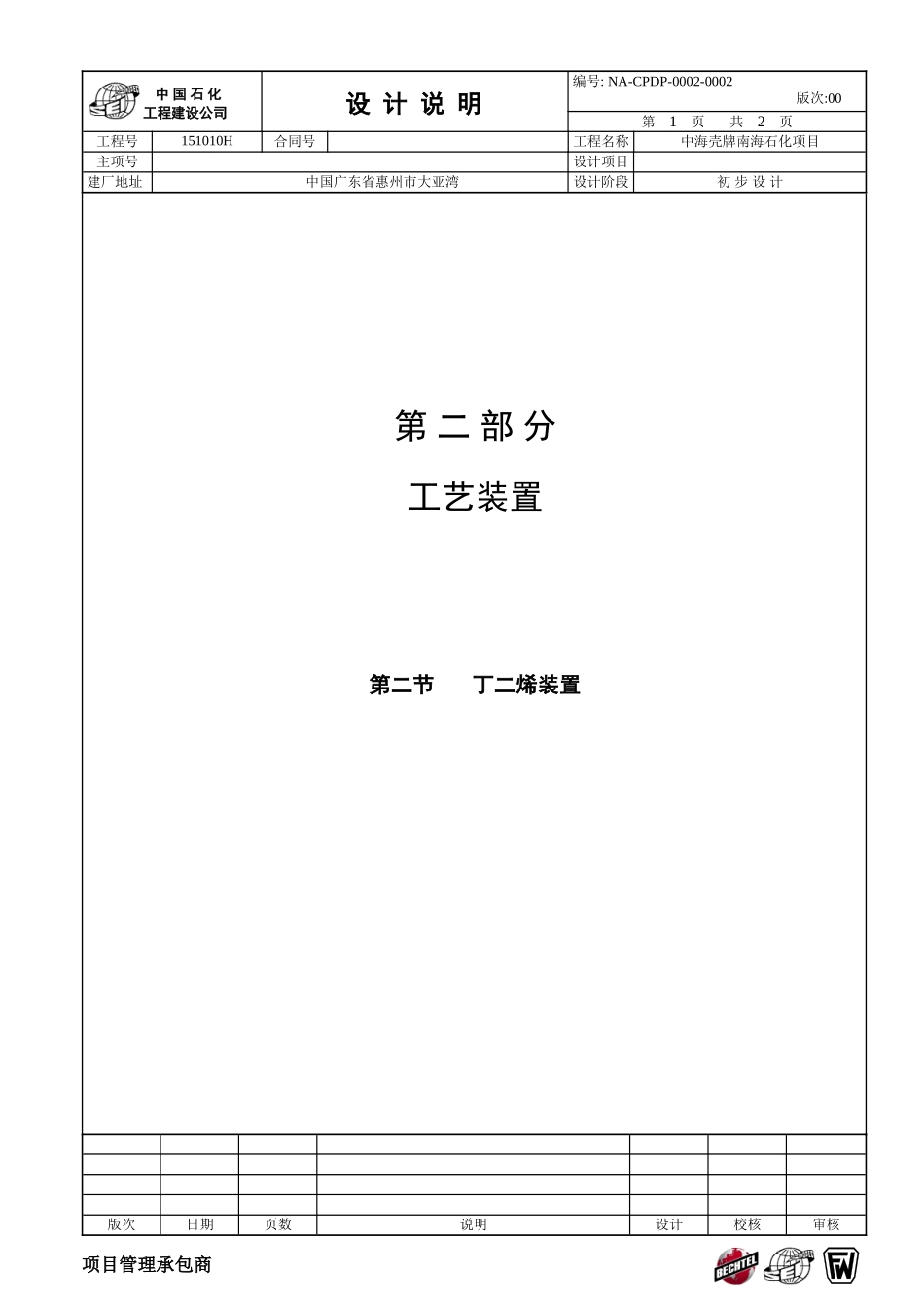

中国石化工程建设公司设计说明编号:NA-CPDP-0002-0002版次:00第1页共2页工程号151010H合同号工程名称中海壳牌南海石化项目主项号设计项目建厂地址中国广东省惠州市大亚湾设计阶段初步设计第二部分工艺装置第二节丁二烯装置版次日期页数说明设计校核审核项目管理承包商中国石化工程建设公司设计说明编号：NA-CPDP-0002-0002第2页共2页版次：00目录1.0概述..........................................................12.0物料和动力的技术规格.........................................113.0产品产量、原材料消耗定额及消耗量.............................174.0界区接点条件.................................................195.0仪表控制.....................................................236.0设备.........................................................327.0建筑、结构及HVAC.............................................388.0供配电及电信.................................................439.0装置技术经济指标.............................................53附图.............................................................56项目管理承包商中国石化工程建设公司设计说明编号：NA-CPDP-0002-0002第1页共56页版次：001.0概述1.1装置概况本装置采用壳牌公司（SIC）乙腈法丁二烯萃取精馏工艺，从乙烯装置提供的粗C4原料中分离出纯度为99.5%wt的1，3-丁二烯产品，产品回收率为98%。主要副产品有混合丁烷-丁烯（BB）、轻组分（丙炔）和重组分（C4炔烃、1，2-丁二烯和C5）。装置设计能力为年产1，3-丁二烯15.5万吨，年操作时间为8000小时，三班制。根据乙烯装置所提供C4原料的不同，本装置1，3-丁二烯的实际年产量介于13.3万吨到14.3万吨之间。本装置操作弹性下限为设计能力的60%。萃取精馏是一种广泛应用的高纯度1，3-丁二烯的生产技术，其原理是在原料中加入一种特殊的溶剂，可以大大提高待分离组分的相对挥发度，通过精馏使原本难以分离的组分得到彻底分离。各种专利技术所选择的溶剂不同。在壳牌公司的萃取精馏工艺中，选择乙腈水溶液为溶剂，由于极性的乙腈溶液的存在，粗C4原料中所含的丁烷、丁烯与丁二烯的相对挥发度大大提高，因此可以通过萃取精馏将丁二烯与丁烷、丁烯彻底分离。本装置设备、结构和管廊的布置是基于良好的工程实践并遵循一般性规定，对施工、操作和维修都做了考虑。装置内所有工艺和公用工程管线均走地上。一条管廊将整个装置划分为两块，管廊下是贯穿装置的主要通路，为一些临时使用的设备及泵、电机等进出装置提供了方便。所有工艺和公用工程管线均从管廊的一端进出装置，因此必要时可以在同一地点切断整个装置。设备布置以尽量减少管线长度为原则。主要塔器均布置在装置的一侧，以方便施工时组织和计划起吊设施。沿装置内小路可到达所有设备，方便了操作和维修。项目管理承包商中国石化工程建设公司设计说明编号：NA-CPDP-0002-0002第2页共56页版次：00丁二烯装置与乙烯装置联系密切，故布置在乙烯装置的界区内。本装置的辅助设施布置如下。变配电室：与裂解汽油加氢/苯抽提装置以及乙烯装置共用SS-250变配电室。控制室：装置的控制室集中在控制中心CC1。化验：分析频率较高的分析项目在CC1的化验室内进行。原料、产品以及分析频率较低的项目在中央化验室进行。维修：装置的维修工作由全厂的维修中心负责，装置内不设维修设施。值班室：当班人员的值班室设在控制中心。更衣室：操作人员的更衣室集中在厂前区的更衣室。1.2装置组成该装置分为八个主要单元和四个辅助系统，参见表1-1。表1-1装置单元表序号单元名称1原料准备单元2萃取精馏单元3压缩单元4溶剂汽提单元5重组分汽提及水洗单元6丁二烯精馏单元7丁烷-丁烯（BB）水洗单元8溶剂回收单元9蒸汽/凝液系统10产品处理系统11化学品配制和输送系统12溶剂收集系统1.3工艺叙述1.3.1工艺流程简述项目管理承包商中国石化工程建设公司设计说明编号：NA-CPDP-0002-0002第3页共56页版次：00以下按装置单元表中的顺序介绍工艺流程。原料准备单元原料准备的目的是除去C4原料中携带的羰...
