手把手教你画好优质分析图VIP免费

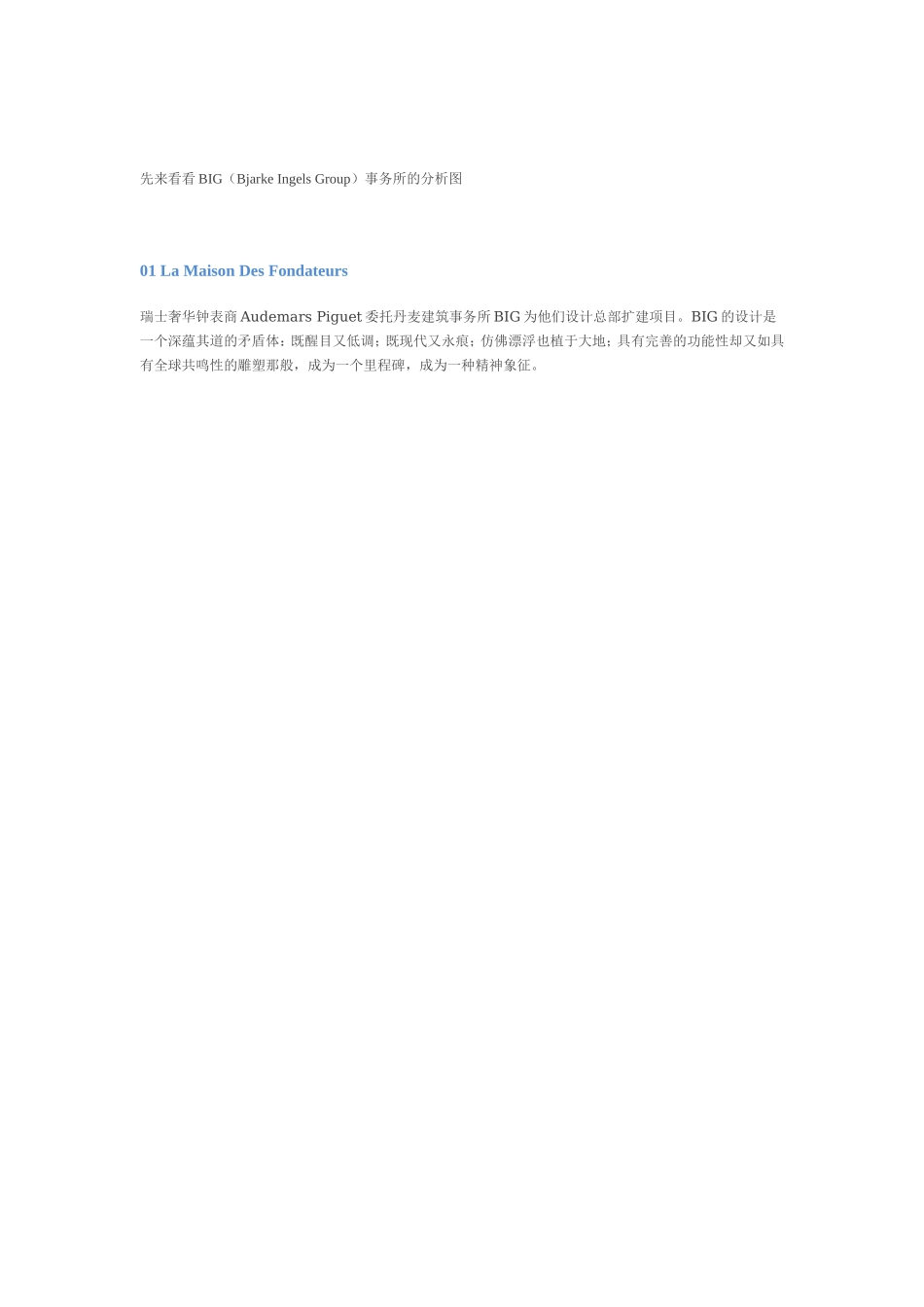

手把手教你画好优质分析图对于如何画分析图，相信每一位设计师都有自己的章法。小编为大家寻找了一款简单、易于操作的分析图画法。同时，也搜集了来自丹麦的BIG事务所和JDS事务所建筑生成分析图的案例，供大家欣赏。1分析图的两要素漂亮与清楚分析图的目的不外乎是让别人看懂自己的设计过程，很多建筑师对我说过，分析图不漂亮，我连看都不想看。清楚这点不用多说，就是让别人能够在图中清楚明白我们的分析内容。切记在图中糅杂过多的信息，让别人不知所云。2建筑体量设计分析在建筑设计表达中，我们要把设计的条理性，清晰地阐释给看图的人，在设计中大致分为四个阶段：体量设计、平面设计、立面设计、细部设计。同时设计的四个阶段相互调节设计的内容，达到形式与功能的同一。建筑体量形成分析图，主要就是表达我们设计体量的变化过程，表达出我们设计的发展。3分析制作Rhino+Vray+AI关于像上图等BIG风格的分析图是如何制作的呢？首先在建模方面据小编工作经验来说，通常是Rhino建模，在Rhino里面设置好相机，分别确定渲染的角度等问题，人视通常定1.7m渲染方面，以VrayforRhino为主，分析图与渲染图不同，通常填色不是在PS后期添加的，所以在Vray出图时，通常不会出通道图（在制作效果图时，为了方便后期调整材质等，需要出通道图）。在分析图渲染阶段，常以能够表现建筑体型的光影关系的白模为主。后期填色与线型。分析图的填色通常在AI中进行，方便颜色的调整与线型的调整。通常外轮廓线加粗。4建筑体量发展过程案例参考先来看看BIG（BjarkeIngelsGroup）事务所的分析图01LaMaisonDesFondateurs瑞士奢华钟表商AudemarsPiguet委托丹麦建筑事务所BIG为他们设计总部扩建项目。BIG的设计是一个深蕴其道的矛盾体：既醒目又低调；既现代又永痕；仿佛漂浮也植于大地；具有完善的功能性却又如具有全球共鸣性的雕塑那般，成为一个里程碑，成为一种精神象征。02GoogleNorthBayShore03HighRiseInFrankfurt04TheMosqueAndMuseumOfReligiousHarmony阿尔巴利亚2万7千平米的项目，兼顾复杂的文化，项目包含一所清真寺，一个伊斯兰中心，一个宗教和谐博物馆。建筑的形体基于两个相交轴和形式要求：正确制定一个与地拉那城市相联系的贯彻国航，清真寺的主墙朝着麦加方向。BIG将建筑屋面朝向地拉那方向，建筑的地面层朝向圣城麦加方向，因此建筑被旋纽了一下，并借此开辟了一个广场，一侧有清真寺，前面有尖塔，形成一个朝拜的主要城市广场。由内而外转动的清真寺形成的公共领域和凉爽的城市阴影，所有人都可共享，体现出宗教的包容性。05Expo2010DanishPavilion2010年上海世博会丹麦馆，这个相信大家已经很熟悉了，在此就不多说了。06HualienResidences花莲公寓，受台北当地开发商TLDC委托，把一个过去的工厂区建设成为世界一流的海滩度假胜地。项目所在地正对东岸国家风景区，且临近花莲川与木瓜川构成的三角区域和花莲海洋公园，西面正对台湾蜿蜒的山脊，因此拥有无与伦比的景观优势。再来看看JDS(JulienDeSmedt)事务所的分析图01IcebergApartments&MixedUseDevelopmentAarhus，Denmark[2013]02VallartaTowersResidentail,CommercialPuertoVallarta,Mexico[2009]其他的图
