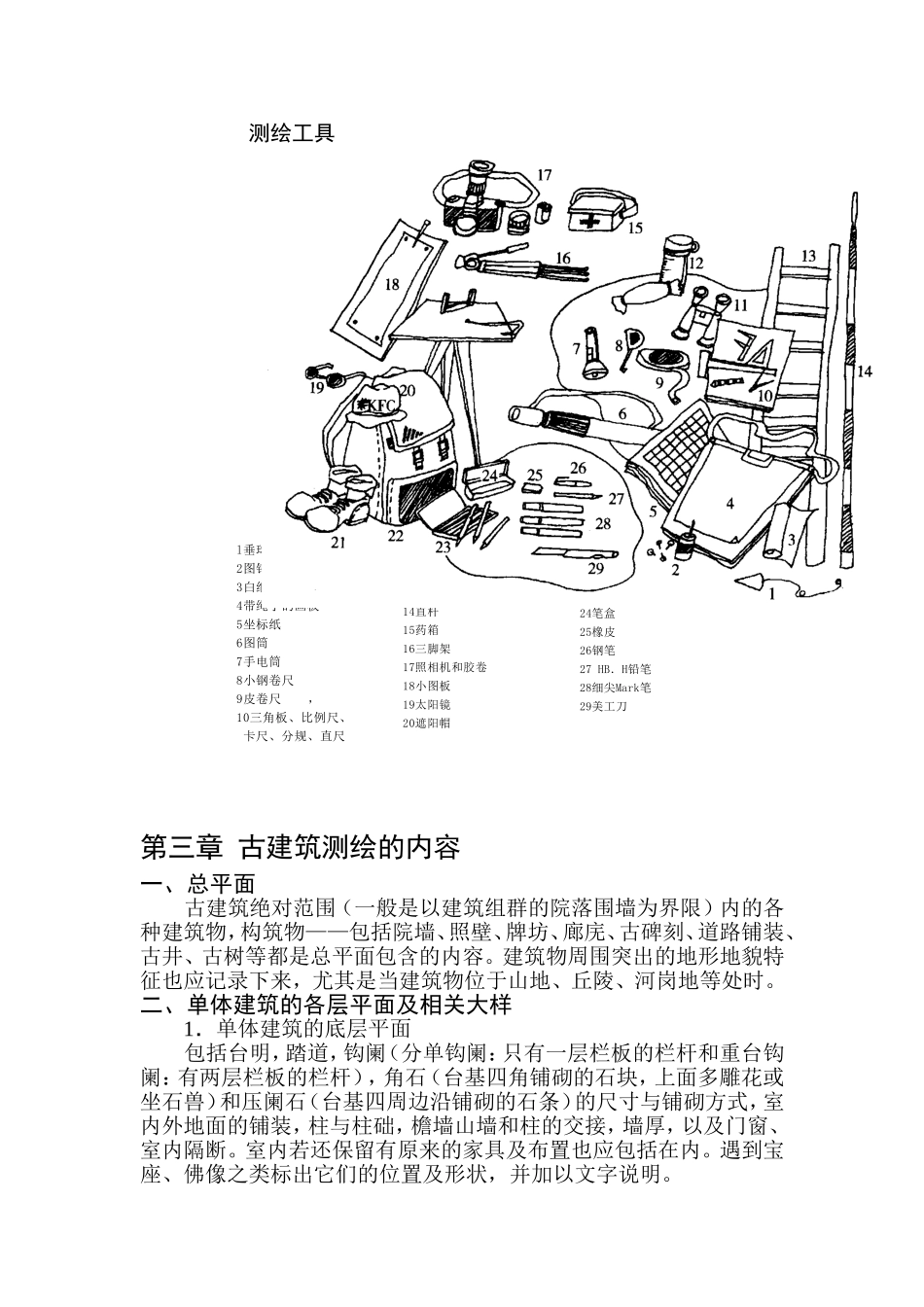

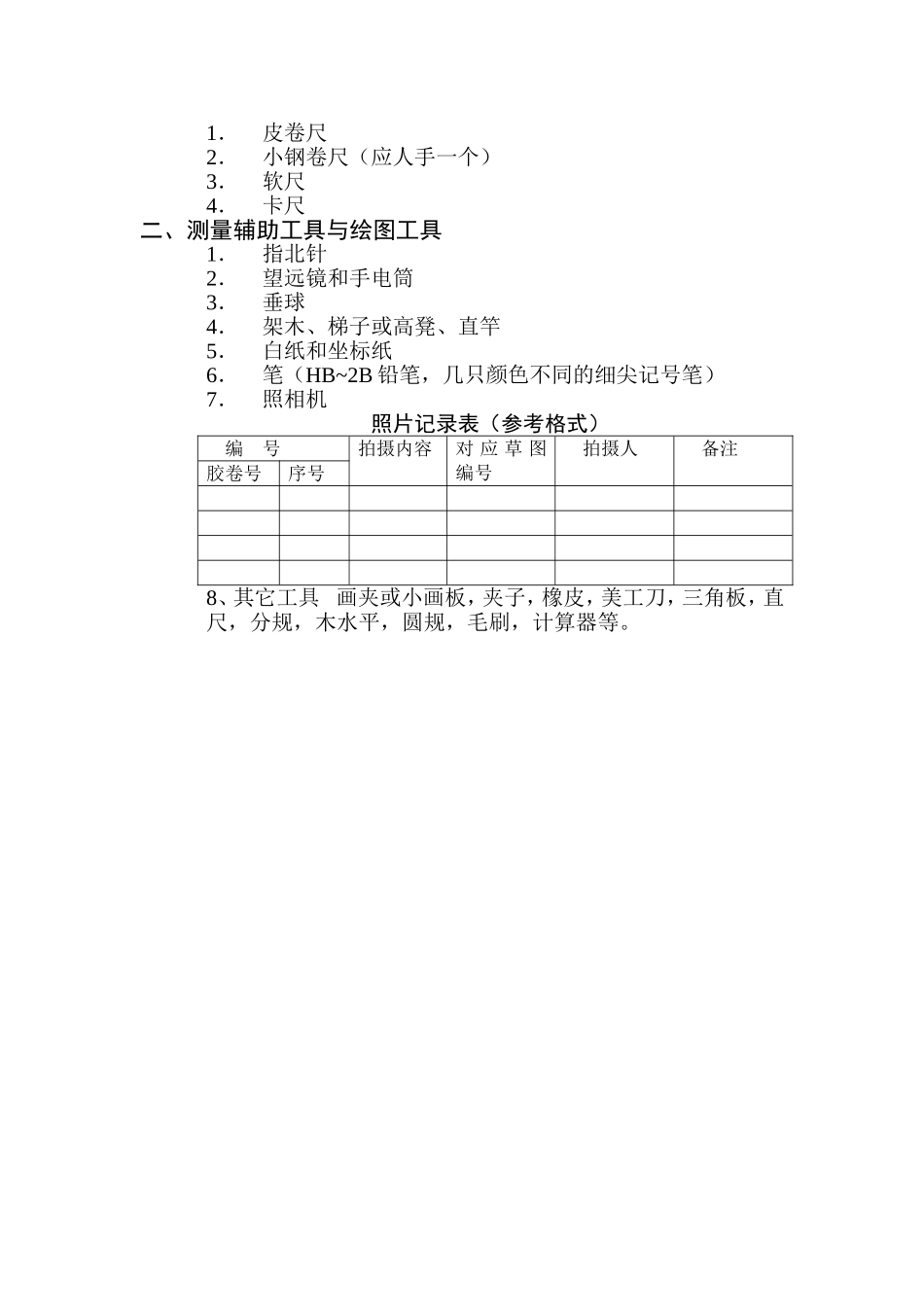

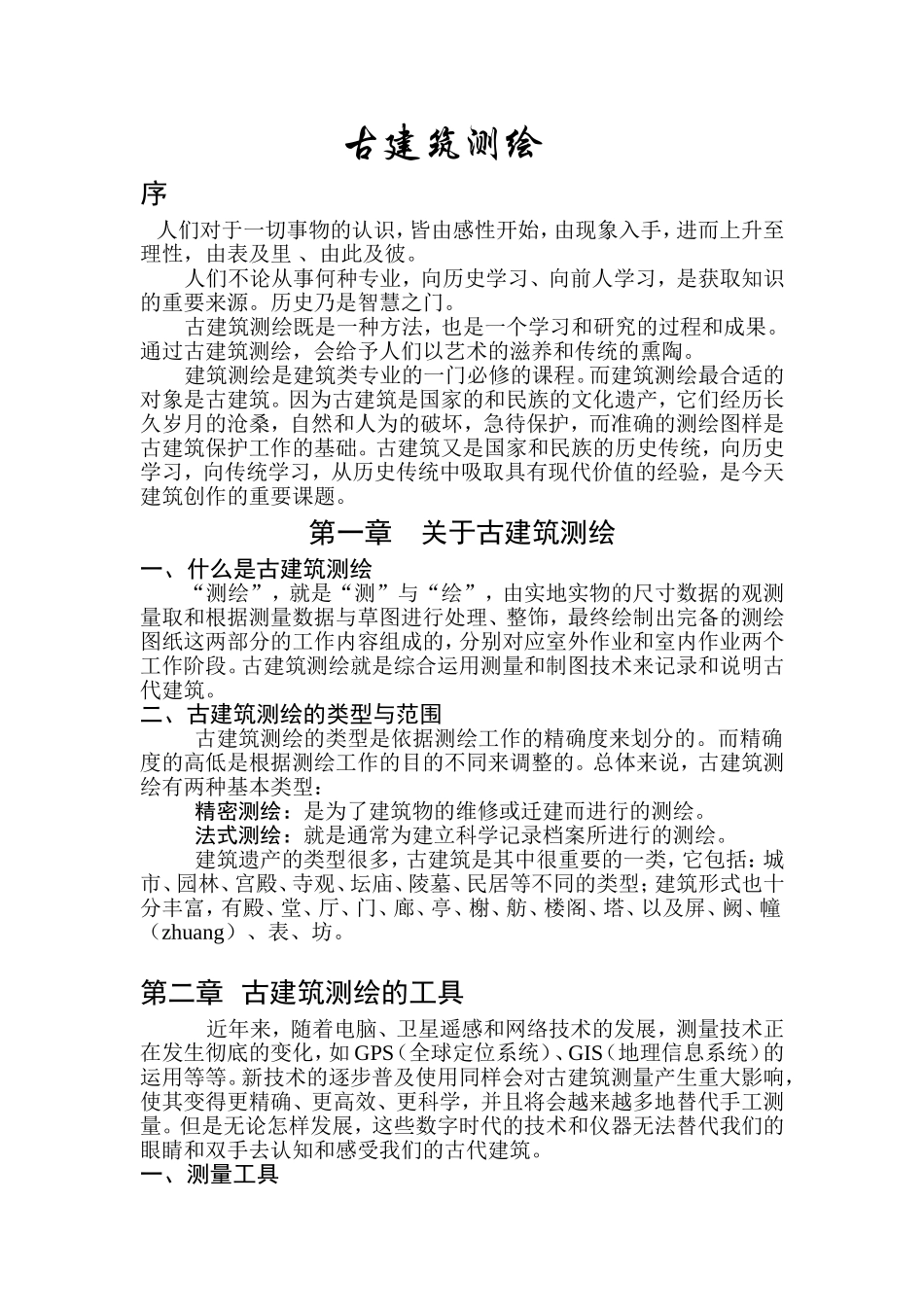

古建筑测绘序人们对于一切事物的认识，皆由感性开始，由现象入手，进而上升至理性，由表及里、由此及彼。人们不论从事何种专业，向历史学习、向前人学习，是获取知识的重要来源。历史乃是智慧之门。古建筑测绘既是一种方法，也是一个学习和研究的过程和成果。通过古建筑测绘，会给予人们以艺术的滋养和传统的熏陶。建筑测绘是建筑类专业的一门必修的课程。而建筑测绘最合适的对象是古建筑。因为古建筑是国家的和民族的文化遗产，它们经历长久岁月的沧桑，自然和人为的破坏，急待保护，而准确的测绘图样是古建筑保护工作的基础。古建筑又是国家和民族的历史传统，向历史学习，向传统学习，从历史传统中吸取具有现代价值的经验，是今天建筑创作的重要课题。第一章关于古建筑测绘一、什么是古建筑测绘“测绘”，就是“测”与“绘”，由实地实物的尺寸数据的观测量取和根据测量数据与草图进行处理、整饰，最终绘制出完备的测绘图纸这两部分的工作内容组成的，分别对应室外作业和室内作业两个工作阶段。古建筑测绘就是综合运用测量和制图技术来记录和说明古代建筑。二、古建筑测绘的类型与范围古建筑测绘的类型是依据测绘工作的精确度来划分的。而精确度的高低是根据测绘工作的目的不同来调整的。总体来说，古建筑测绘有两种基本类型：精密测绘：是为了建筑物的维修或迁建而进行的测绘。法式测绘：就是通常为建立科学记录档案所进行的测绘。建筑遗产的类型很多，古建筑是其中很重要的一类，它包括：城市、园林、宫殿、寺观、坛庙、陵墓、民居等不同的类型；建筑形式也十分丰富，有殿、堂、厅、门、廊、亭、榭、舫、楼阁、塔、以及屏、阙、幢（zhuang）、表、坊。第二章古建筑测绘的工具近年来，随着电脑、卫星遥感和网络技术的发展，测量技术正在发生彻底的变化，如GPS（全球定位系统）、GIS（地理信息系统）的运用等等。新技术的逐步普及使用同样会对古建筑测量产生重大影响，使其变得更精确、更高效、更科学，并且将会越来越多地替代手工测量。但是无论怎样发展，这些数字时代的技术和仪器无法替代我们的眼睛和双手去认知和感受我们的古代建筑。一、测量工具1．皮卷尺2．小钢卷尺（应人手一个）3．软尺4．卡尺二、测量辅助工具与绘图工具1．指北针2．望远镜和手电筒3．垂球4．架木、梯子或高凳、直竿5．白纸和坐标纸6．笔（HB~2B铅笔，几只颜色不同的细尖记号笔）7．照相机照片记录表（参考格式）编号拍摄内容对应草图编号拍摄人备注胶卷号序号8、其它工具画夹或小画板，夹子，橡皮，美工刀，三角板，直尺，分规，木水平，圆规，毛刷，计算器等。测绘工具第三章古建筑测绘的内容一、总平面古建筑绝对范围（一般是以建筑组群的院落围墙为界限）内的各种建筑物，构筑物——包括院墙、照壁、牌坊、廊庑、古碑刻、道路铺装、古井、古树等都是总平面包含的内容。建筑物周围突出的地形地貌特征也应记录下来，尤其是当建筑物位于山地、丘陵、河岗地等处时。二、单体建筑的各层平面及相关大样1．单体建筑的底层平面包括台明，踏道，钩阑（分单钩阑：只有一层栏板的栏杆和重台钩阑：有两层栏板的栏杆），角石（台基四角铺砌的石块，上面多雕花或坐石兽）和压阑石（台基四周边沿铺砌的石条）的尺寸与铺砌方式，室内外地面的铺装，柱与柱础，檐墙山墙和柱的交接，墙厚，以及门窗、室内隔断。室内若还保留有原来的家具及布置也应包括在内。遇到宝座、佛像之类标出它们的位置及形状，并加以文字说明。l垂球2图钉3白纸4带绳子的画板5坐标纸6图筒7手电筒8小钢卷尺9皮卷尺，10三角板、比例尺、卡尺、分规、直尺11望远镜12水壶、食物13梯子14直杆15药箱16三脚架17照相机和胶卷18小图板19太阳镜20遮阳帽21厚底鞋22大背包23彩色铅笔24笔盒25橡皮26钢笔27HB．H铅笔28细尖Mark笔29美工刀建筑组群总平面图园林总平面图院落总平面图单体建筑底层平面图单体建筑底层平面图2．二层及以上各层平面内容除柱及柱础，墙厚及门窗，室内布置等之外还包括能够看到的下层屋面，包括瓦垄和瓦沟、脊与脊饰。3．与平面内容相关的大样图不同式样和尺寸的柱础、钩阑、抱鼓石、角石和角兽（角石上雕刻的石兽）、门砧（ZHEN门框...
