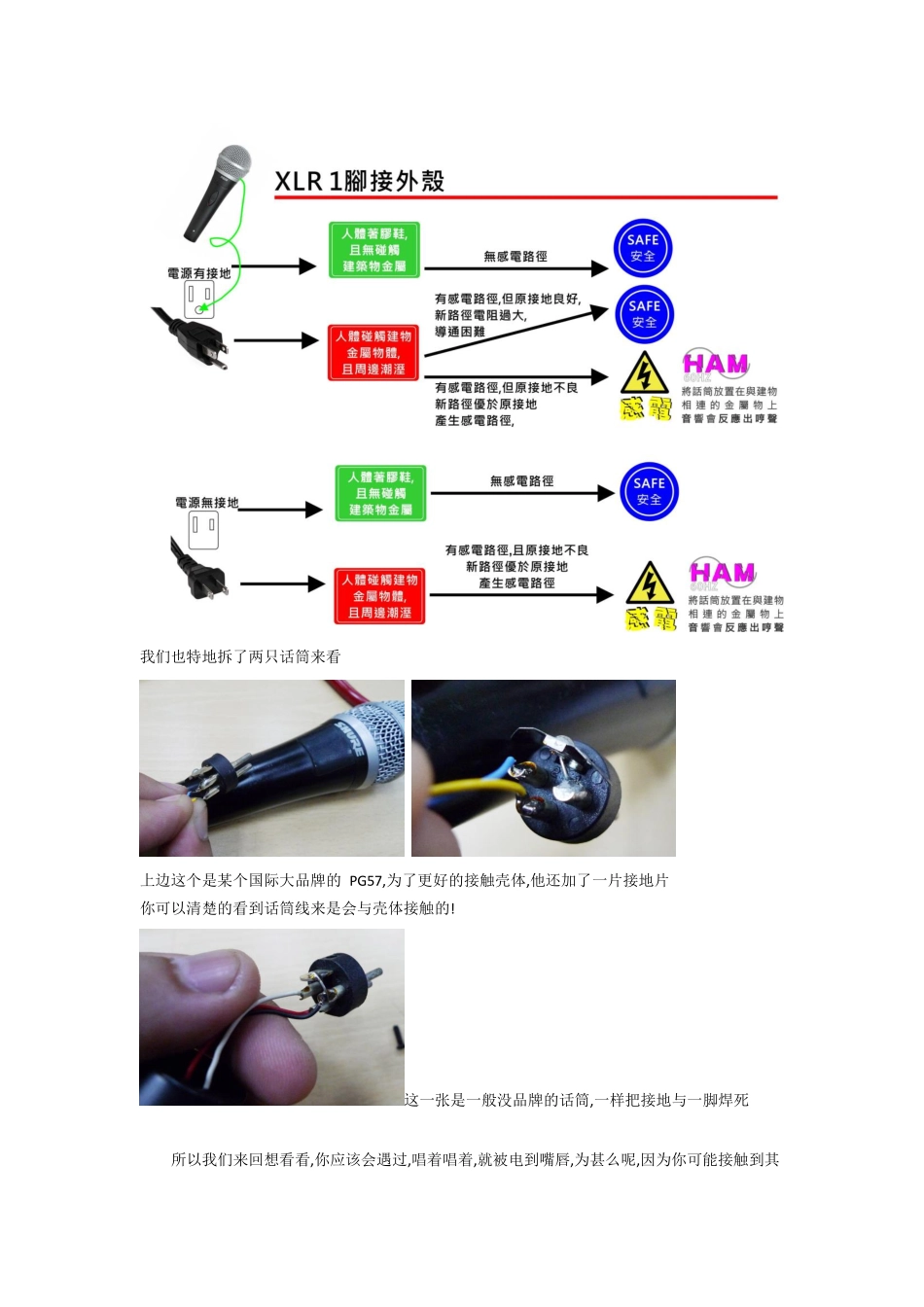

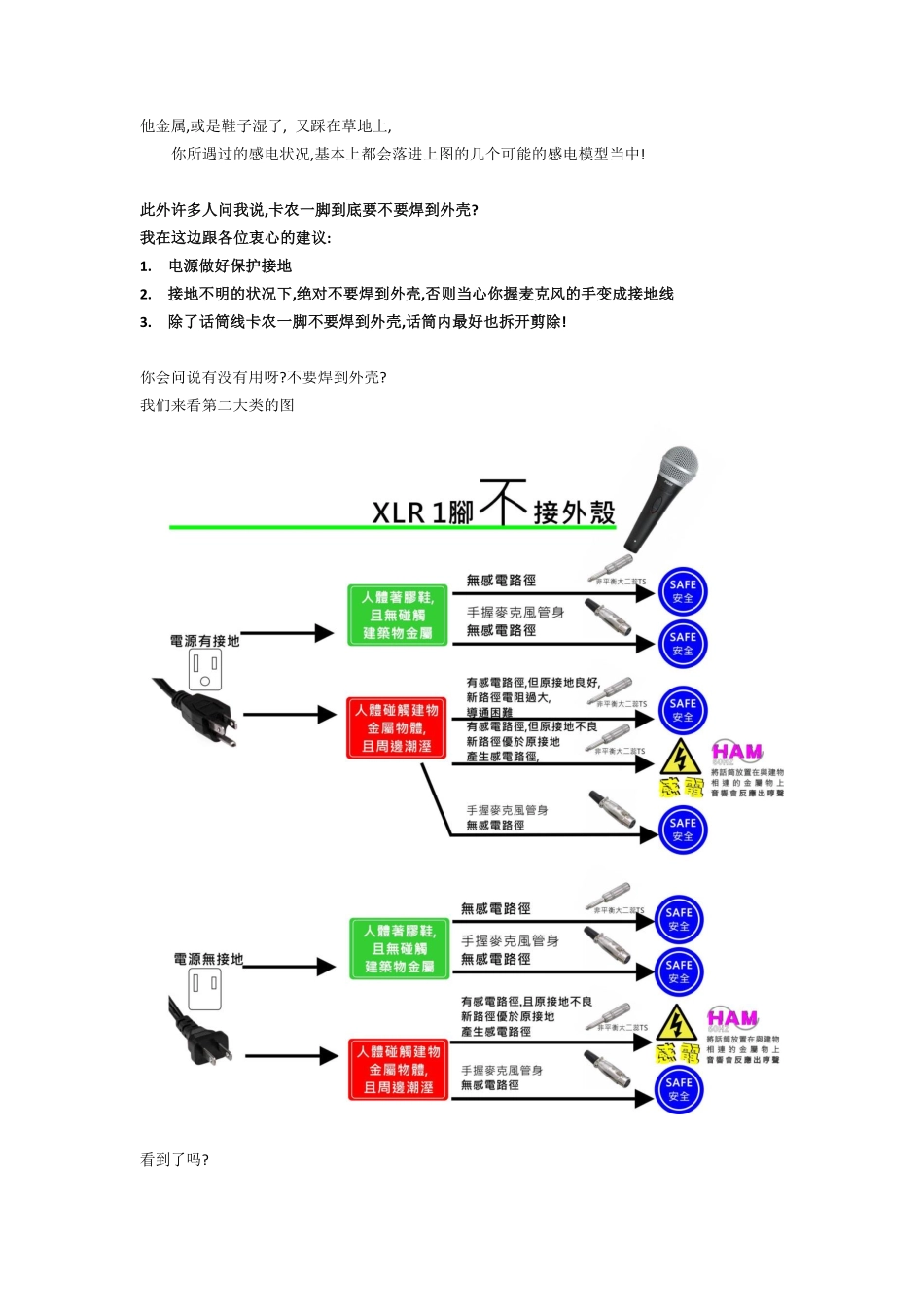

关于卡农一脚是否需要焊接到外壳黄英哲2013.08.02近日KTV电死人新闻又出现,不久前还有IPHONE电死空姐的新闻为何总有这类新闻发生?为何人们总没学到教训?或是缺少了科学的讨论,无法准确地抓到问题所在呢?首先,我们可以看到这个关于XLR插头的词条:Althoughcoveredinindustrytechnicalstandards,thereisstillsomedisagreementonthebestwaytohandletheuseofpin1forgrounding(earthing).Themaincontroversyiswhethertheshelloftheconnectorshouldbeconnectedtopin1ortheshield,orleftfloating.行业技术标准目前在一脚接地上仍然有很大的分岐意见。主要的争议是连接器的外壳是否应连接到1脚,或是只接到1脚,而外壳是悬空不接!AESstandardsmentionedaboverecommendthatshellsofcable-mountedconnectorsshouldneverbeconnectedtopin1ortheshield,becauseinadvertentcontactoftheshellwithanothergroundedsurfacewhileinusecancreateunwantedcurrentpathsforfaultcurrent,potentiallycausinghumandothernoise.在AES标准上,电缆安装连接器的外壳永远不会被连接到1脚与电线屏蔽层或是另一接地表面的外壳!因为不慎接触到其他地面,会在使用中造成不必要的电流路径与故障电流,可能造成的嗡嗡声和其他噪音。Ontheotherhand,equipmentcontainingactivecircuitryshouldalwayshavepin1connectedtotheconductiveenclosureoftheequipmentascloseaspossibletothepointwherethesignalenterstheenclosure.Theargumentcentersaroundtheradiofrequencyshieldingprovidedbytheshelloftheconnector,whichmaybereducedifitisleftfloating.另一方面的论点是在射频上做考虑,这一方认为:有源的电路的设备应该始终将壳体与相连接,其中信号进入外壳的导电外壳。这样会降低射频干扰,如果是悬空的,那这样的抗干扰程度可能会降低这几句话浅浅带过,但也值得你我好好思考!我们必需知道一件事,关于接地现行的接地,是保护接地,是为了确保人体不感电而做的设计,在工程验收上是会量测接地电阻,以确保直接有效的接地,但是工程可能有偷工减料,甚至由配电闸箱到设备旁配电也被偷掉接地!状况很多样!要感电死亡其实是需要很多失误放在一起才会构成意外!不然你可能会很经常听到有人被电死,下面我们整理了两个图表,讨论一下,怎么样会发生意外这个图表是我们很常见的有线话筒卡农1脚与外壳并接的状况我们也特地拆了两只话筒来看上边这个是某个国际大品牌的PG57,为了更好的接触壳体,他还加了一片接地片你可以清楚的看到话筒线来是会与壳体接触的!这一张是一般没品牌的话筒,一样把接地与一脚焊死所以我们来回想看看,你应该会遇过,唱着唱着,就被电到嘴唇,为甚么呢,因为你可能接触到其他金属,或是鞋子湿了,又踩在草地上,你所遇过的感电状况,基本上都会落进上图的几个可能的感电模型当中!此外许多人问我说,卡农一脚到底要不要焊到外壳?我在这边跟各位衷心的建议:1.电源做好保护接地2.接地不明的状况下,绝对不要焊到外壳,否则当心你握麦克风的手变成接地线3.除了话筒线卡农一脚不要焊到外壳,话筒内最好也拆开剪除!你会问说有没有用呀?不要焊到外壳?我们来看第二大类的图看到了吗?在卡农端是不会感电的!因为接点碰不到,当你只焊1.3地2+,那就算功放端没接地,话筒线可能带有悬浮电压,他还是被封装在话筒内,怎么能电人呢?但是功放端的6.35大二还是有感电可能,但至少这块会有专业音响人员来做管理与维修,你自己做的系统电到自己,那只能怪自己不小心了!这边也要跟各位普及一下,多大的电压与电流可以电死人?其实很低的电压与极小的电流就会要命了!所以不可不慎!以下引用网络上的几个关于人体感电的科普文章,并提醒关键所在电伤的原理http://baike.baidu.com/view/2987442.htm当电流流经人体时,会产生不同程度的刺痛和麻木,并伴随不自觉的皮肤收缩。肌肉收缩时,胸肌、膈肌和声门肌的强烈收缩会阻碍呼吸,而使触电者死亡。电流通过中枢神经系统的呼吸控制中心可使呼吸停止。电流通过心脏造成心脏功能紊乱,即室性纤颤,会使触电者因大脑缺氧而迅速死亡。以下由各方面说明一下:1.电流强度对人体的影响:通过人体的电流越大,人体的生理反应越明...
