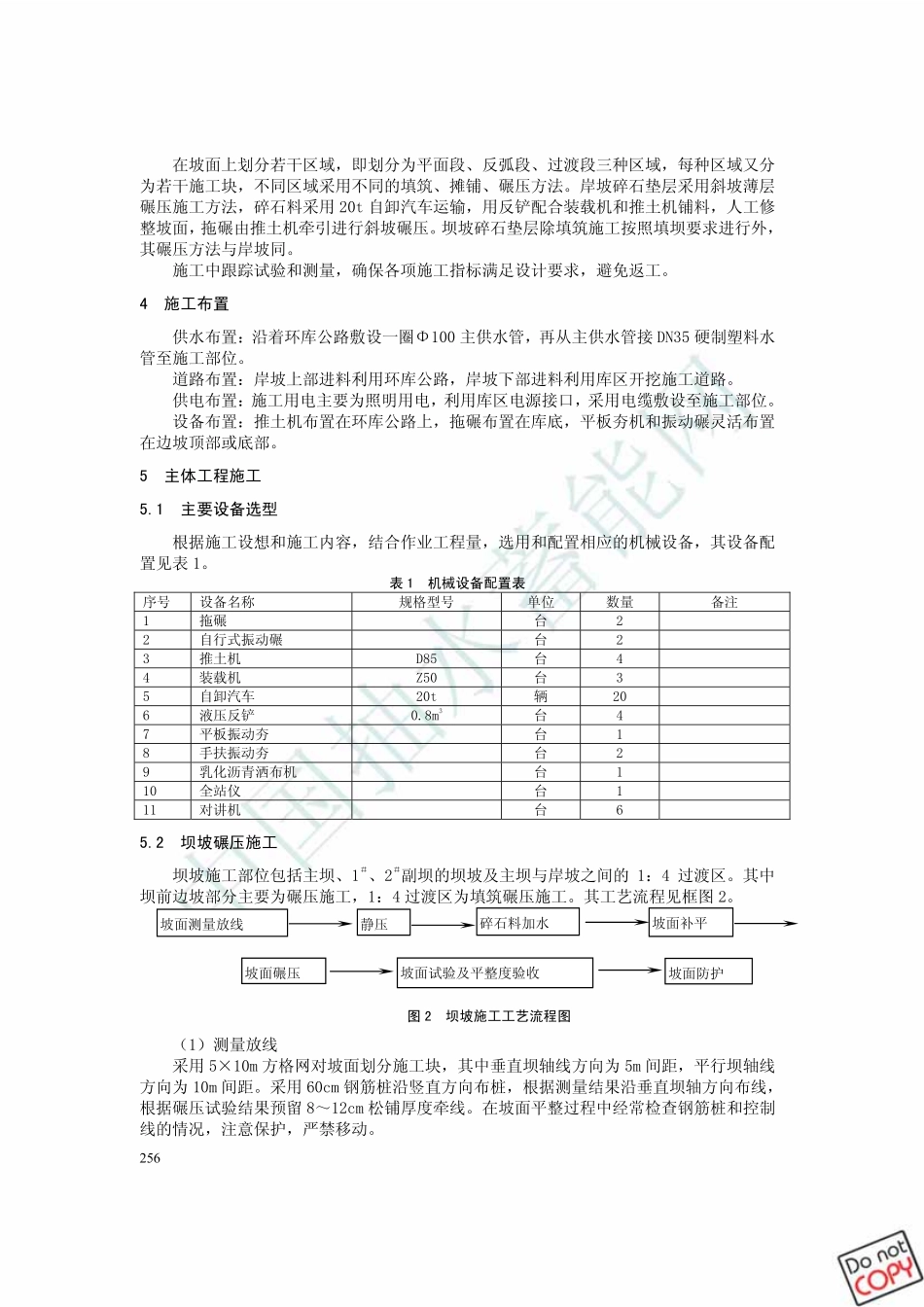

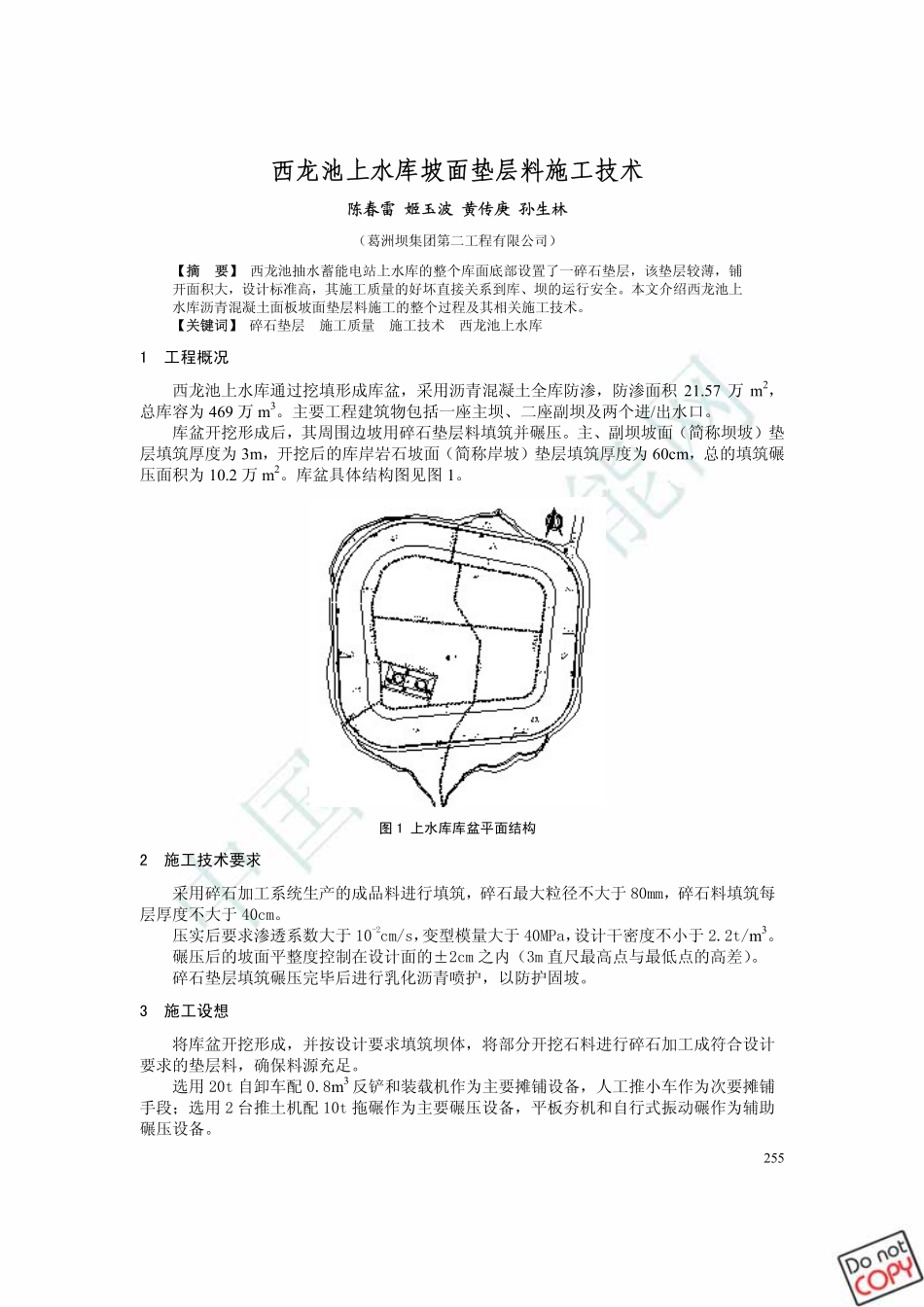

255西龙池上水库坡面垫层料施工技术陈春雷姬玉波黄传庚孙生林（葛洲坝集团第二工程有限公司）【摘要】西龙池抽水蓄能电站上水库的整个库面底部设置了一碎石垫层，该垫层较薄，铺开面积大，设计标准高，其施工质量的好坏直接关系到库、坝的运行安全。本文介绍西龙池上水库沥青混凝土面板坡面垫层料施工的整个过程及其相关施工技术。【关键词】碎石垫层施工质量施工技术西龙池上水库1工程概况西龙池上水库通过挖填形成库盆，采用沥青混凝土全库防渗，防渗面积21.57万m2，总库容为469万m3。主要工程建筑物包括一座主坝、二座副坝及两个进/出水口。库盆开挖形成后，其周围边坡用碎石垫层料填筑并碾压。主、副坝坡面（简称坝坡）垫层填筑厚度为3m，开挖后的库岸岩石坡面（简称岸坡）垫层填筑厚度为60cm，总的填筑碾压面积为10.2万m2。库盆具体结构图见图1。图1上水库库盆平面结构2施工技术要求采用碎石加工系统生产的成品料进行填筑，碎石最大粒径不大于80mm，碎石料填筑每层厚度不大于40cm。压实后要求渗透系数大于10-2cm/s，变型模量大于40MPa，设计干密度不小于2.2t/m3。碾压后的坡面平整度控制在设计面的±2cm之内（3m直尺最高点与最低点的高差）。碎石垫层填筑碾压完毕后进行乳化沥青喷护，以防护固坡。3施工设想将库盆开挖形成，并按设计要求填筑坝体，将部分开挖石料进行碎石加工成符合设计要求的垫层料，确保料源充足。选用20t自卸车配0.8m3反铲和装载机作为主要摊铺设备，人工推小车作为次要摊铺手段；选用2台推土机配10t拖碾作为主要碾压设备，平板夯机和自行式振动碾作为辅助碾压设备。256在坡面上划分若干区域，即划分为平面段、反弧段、过渡段三种区域，每种区域又分为若干施工块，不同区域采用不同的填筑、摊铺、碾压方法。岸坡碎石垫层采用斜坡薄层碾压施工方法，碎石料采用20t自卸汽车运输，用反铲配合装载机和推土机铺料，人工修整坡面，拖碾由推土机牵引进行斜坡碾压。坝坡碎石垫层除填筑施工按照填坝要求进行外，其碾压方法与岸坡同。施工中跟踪试验和测量，确保各项施工指标满足设计要求，避免返工。4施工布置供水布置：沿着环库公路敷设一圈Φ100主供水管，再从主供水管接DN35硬制塑料水管至施工部位。道路布置：岸坡上部进料利用环库公路，岸坡下部进料利用库区开挖施工道路。供电布置：施工用电主要为照明用电，利用库区电源接口，采用电缆敷设至施工部位。设备布置：推土机布置在环库公路上，拖碾布置在库底，平板夯机和振动碾灵活布置在边坡顶部或底部。5主体工程施工5.1主要设备选型根据施工设想和施工内容，结合作业工程量，选用和配置相应的机械设备，其设备配置见表1。表1机械设备配置表序号设备名称规格型号单位数量备注1拖碾台22自行式振动碾台23推土机D85台44装载机Z50台35自卸汽车20t辆206液压反铲0.8m3台47平板振动夯台18手扶振动夯台29乳化沥青洒布机台110全站仪台111对讲机台65.2坝坡碾压施工坝坡施工部位包括主坝、1＃、2＃副坝的坝坡及主坝与岸坡之间的1：4过渡区。其中坝前边坡部分主要为碾压施工，1：4过渡区为填筑碾压施工。其工艺流程见框图2。混凝土（1）测量放线采用5×10m方格网对坡面划分施工块，其中垂直坝轴线方向为5m间距，平行坝轴线方向为10m间距。采用60cm钢筋桩沿竖直方向布桩，根据测量结果沿垂直坝轴方向布线，根据碾压试验结果预留8～12cm松铺厚度牵线。在坡面平整过程中经常检查钢筋桩和控制线的情况，注意保护，严禁移动。碎石料加水坡面补平坡面测量放线静压坡面碾压坡面试验及平整度验收坡面防护图2坝坡施工工艺流程图257（2）坡面清理对坡面上粗骨料较为集中的垫层料，在坝坡施工时必须予以清除，采用人工清理。人工沿坝轴方向将坝坡上10～15cm的粗骨料清除后，再利用斗车、刮耙等工具从坝面上将级配均匀的碎石垫层料摊铺至坝坡表面，使之与测量控制线吻合。（3）静压坝面平整结束并经联合验收后，开始对坝面进行碾压。碾压采用一台10t拖式振动碾，两台推土机牵引，其中一台推土机作为牵引设备，另一台推土机作为固定设备，牵引采用φ24钢丝绳通过定滑轮牵引拖碾。碾压配置指挥人员3名，由对讲机保持前、后推土机及坝面上...
