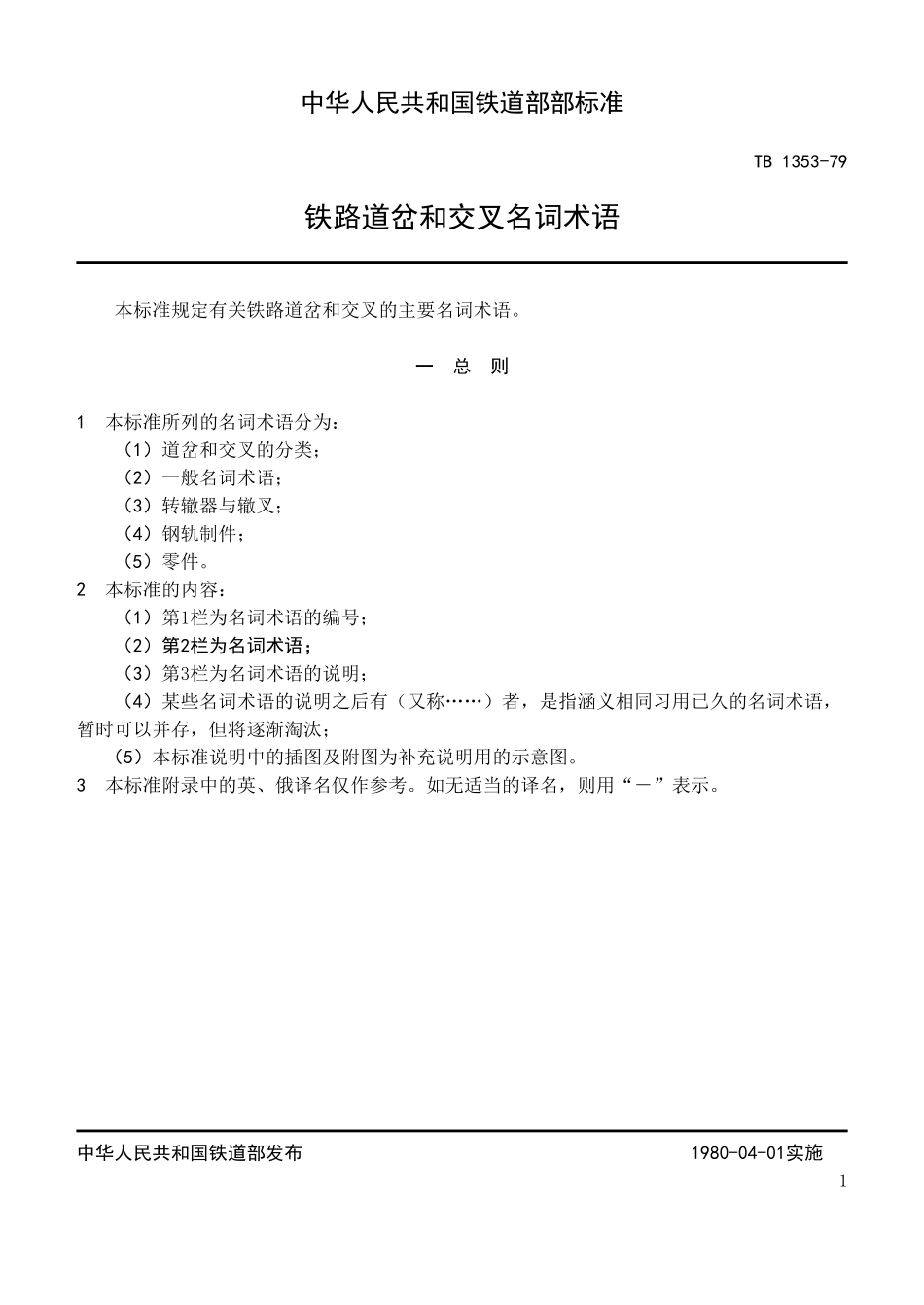

中华人民共和国铁道部部标准TB1353-79铁路道岔和交叉名词术语本标准规定有关铁路道岔和交叉的主要名词术语。一总则1本标准所列的名词术语分为：（1）道岔和交叉的分类；（2）一般名词术语；（3）转辙器与辙叉；（4）钢轨制件；（5）零件。2本标准的内容：（1）第1栏为名词术语的编号；（2）第2栏为名词术语；（3）第3栏为名词术语的说明；（4）某些名词术语的说明之后有（又称……）者，是指涵义相同习用已久的名词术语，暂时可以并存，但将逐渐淘汰；（5）本标准说明中的插图及附图为补充说明用的示意图。3本标准附录中的英、俄译名仅作参考。如无适当的译名，则用“－”表示。中华人民共和国铁道部发布1980-04-01实施1TB1353-79二铁路道岔和交叉名词术语(1)道岔和交叉的分类编号名词术语说明101道岔和交叉线路连接和交叉的总称,包括各种道岔、交叉及道岔和交叉的组合等102道岔把一条轨道分支为两条或以上的设备103单开道岔主线为直线,侧线向主线的左侧或右侧分支的道岔104单式对称道岔把直线轨道分为左右对称的两条轨道的道岔(又称双开道岔)105单式不对称道岔把直线轨道分为左右不对称的两条轨道的道岔106单式同侧道岔把直线轨道在同一侧分为两条轨道的道岔107三开道岔主线为直线,用同一部位的两组转辙器,将一条轨道分为三条,两侧对称分支的道岔2TB1353-79续表编号名词术语说明108不对称三开道岔主线为直线,在不同部位用两组转辙器,将一条轨道分为三条,两侧不对称分支的道岔109左开道岔站在道岔前端,面向尖轨,侧线向左分支的道岔110右开道岔站在道岔前端,面向尖轨,侧线向右分支的道岔111交叉两条轨道在同一平面上相互交叉的设备112菱形交叉两直线轨道相交成菱形的交叉113直角交叉两条直线轨道以直角相交的交叉114交分道岔在两条轨道交叉地点,能使列车转线的设备,是单式交分道岔和复式交分道岔的总称115单式交分道岔在两条轨道交叉地点,列车只能一侧转线的交分道岔3TB1353-79续表名称名词术语说明116复式交分道岔在两条轨道交叉地点,列车能两侧转线的交分道岔117渡线使列车由一线转入它线的设备,由两组单开道1岔及一条连接轨道组成118交叉渡线相邻两线路间由两条相交的渡线和一组菱形交叉组成的设备119套线将一条轨道纳入另一条轨道,共同使用轨下基础的设备120套线道岔三股钢轨并行铺设,两种不同轨距套线用的道岔4TB1353-79(2)一般名词术语编号名词术语说明201道岔主线单开道岔和三开道岔中的直线,其他道岔中主要方向的轨道(见图1)202道岔侧线道岔中从道岔主线分支出来的轨道(见图1)203导曲线道岔中连接转辙器和辙叉的曲线轨道(见图1)204道岔中心辙叉跟端轨道中心线(中心线是曲线时,为其切线)与道岔始端轨道中心线的交点(见图2)205辙叉角辙叉跟端心轨两工作边(工作边曲线时,为其切线)的交角206辙叉号数以辙叉角余切表示的数值N=ctg：辙叉角207道岔号数以辙叉号数表示208道岔始端尖轨尖端前的基本轨端轨缝中心(见图1)209道岔终端离道岔始端最远的辙叉跟端轨缝中心(见图1)210尖轨理论尖端一般指尖轨工作边的延长线与基本轨工作边的交点211尖轨尖端尖轨削尖的最前端(见图1)212尖轨跟端尖轨与导轨连接的一端(见图1)213辙叉心轨理论尖端辙叉心轨两工作边延长线的交点(见图4)214辙叉心轨尖端辙叉心轨的实际尖端(见图4)215辙叉趾端辙叉(不包括钝角辙叉)与导轨相连接的一端(见图1)216辙叉跟端辙叉(不包括钝角辙叉)心轨伸出的一端(见图1)217道岔基线单开道岔指道岔主线中心线,对称道岔指对称轴线,其他道岔指道岔中作为基准的直线218道岔全长道岔始端至道岔终端在道岔基线上的投影长度(见图2)219道岔理论导程尖轨理论尖端至辙叉心轨理论尖端在道岔基线上的投影长度(见图2)220道岔前部理论长度尖轨理论尖端至道岔中心在道岔基线上的投影长度(见图2)221道岔后部理论长度道岔中心至辙叉心轨理论尖端在道岔基线上的投影长度(见图2)222道岔前部实际长度道岔始端至道岔中心在道岔基线上的投影长度(见图2)223道岔后部实际长度道岔中心至道岔终端在道岔基线上的投影长度(见图2)224尖轨长度尖轨尖端至尖轨跟端的工作边长度225尖轨尖端前基本轨长度尖轨尖端前的基本轨在道岔基线上的投影长度(见图2...
