激光二极管温度控制系统设计VIP免费

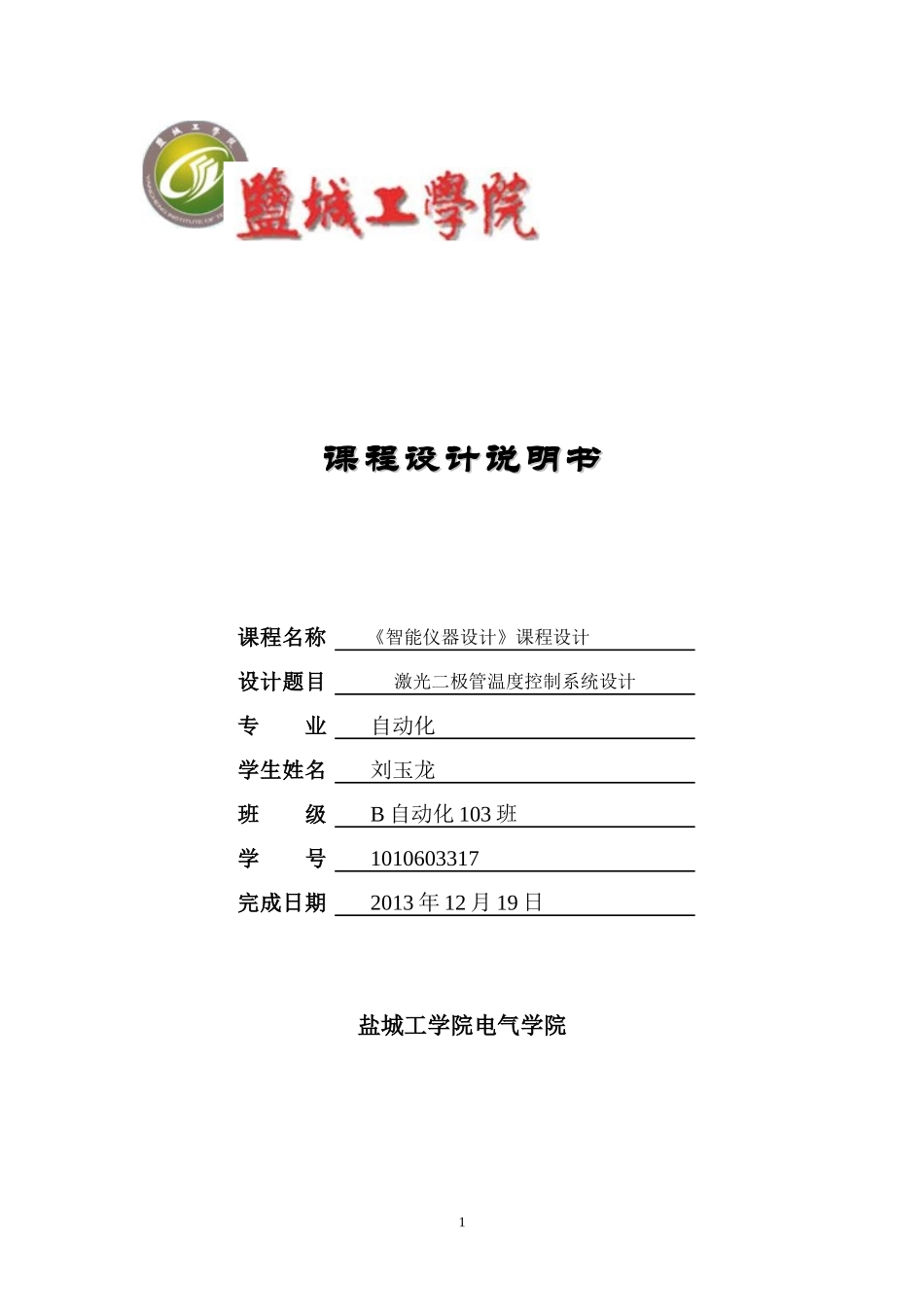

课程设计说明书课程设计说明书课程名称《智能仪器设计》课程设计设计题目激光二极管温度控制系统设计专业自动化学生姓名刘玉龙班级B自动化103班学号1010603317完成日期2013年12月19日盐城工学院电气学院1目录1绪论…………………………………………………………………21.1激光二极管的特点及应用…………………………………………………………………21.2激光二极管温度控制技术研究现状………………………………………………………21.3本课题的基本要求及主要研究内容………………………………………………………22激光二极管温度控制系统的方案设计……………………………32.1温控系统软件结构与流程图………………………………………………………………..42.2系统数据显示模块…………………………………………………………………………..53系统硬件设计………………………………………………………53.1温度传感器及其处理电路…………………………………………………………………63.1.1温度传感器与铂热电阻………………………………………………………………63.1.2铂热电阻处理电路……………………………………………………………………133.2单片机介绍…………………………………………………………………………………143.3A/D转换器及其电路……………………………………………………………………….153.3.1MAX187特点……………………………………………………………………….153.3.2MAX187管脚……………………………………………………………………….163.3.3MAX187操作时序………………………………………………………………….173.3.4MAX187精度计算…………………………………………………………………..183.3.5MAX187的源代码程序……………………………………………………………..193.4系统显示电路……………………………………………………………………………….203.4.1MAX7219管脚…………………………………………………………………..213.4.2MAX7219源代码程序……………………………………………………………..223.5半导体制冷硅(TEC)简介…………………………………………………………………..234收获和体会…………………………………………………………245参考文献……………………………………………………………266附录6.1电路设计总图1绪论一、背景及意义随着电子技术的发展，人们的生活日趋数字化，单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制2方向发展。多功能的数字温度计可以给我们的生活带来很大的方便；支持“一线总线”接口的温度传感器简化了数字温度计的设计，降低了成本激光器的发明无疑是科学史上最伟大的发明之一，1960年5月，美国休斯顿实验室的物理学家梅曼(T.H.Mainmna)正式宣布制成红宝石激光器，开创了激光技术的先河。激光在现代工业、农业、医学、通讯、国防、科学等方面有着广泛的应用，这与激光具有高亮度、高单色性、高方向性分不开。由于激光器有这些优点，促使人们研制更好的激光器，推动了激光器的发展。关键词：激光二极管温度系统半导体制冷器LCD显示技术温度传感器1.1激光二极管(LD)的特点及应用以半导体材料为工作物质的LD有如下一些特点:体积小，容易组装进其它设备中;低功率、低电流(一般为2伏特电压时巧毫安)直接抽运，可由统的晶体管电路直接驱动;能有效地将电能转化为光能实际效率大于50%;能以2万兆赫兹以上的频率直接调制抽运电流，进而调制其输出;能在单片上与电子场效应晶体管、微波振荡管、双极性晶体管以及Ⅲ—V族半导体的光学部件形成集成光电子电路基于半导体的制造技术，适用于大批量生产;在输出光束大小上与典型的硅基光纤相容，能调节输出光束的波长使其工作在这类光纤的低损耗、低色散区域。由于LD有上述良好的特点，在干涉测量、固体激光器和光存储等技术领域有着广泛的应用，引起人们极大的关...
