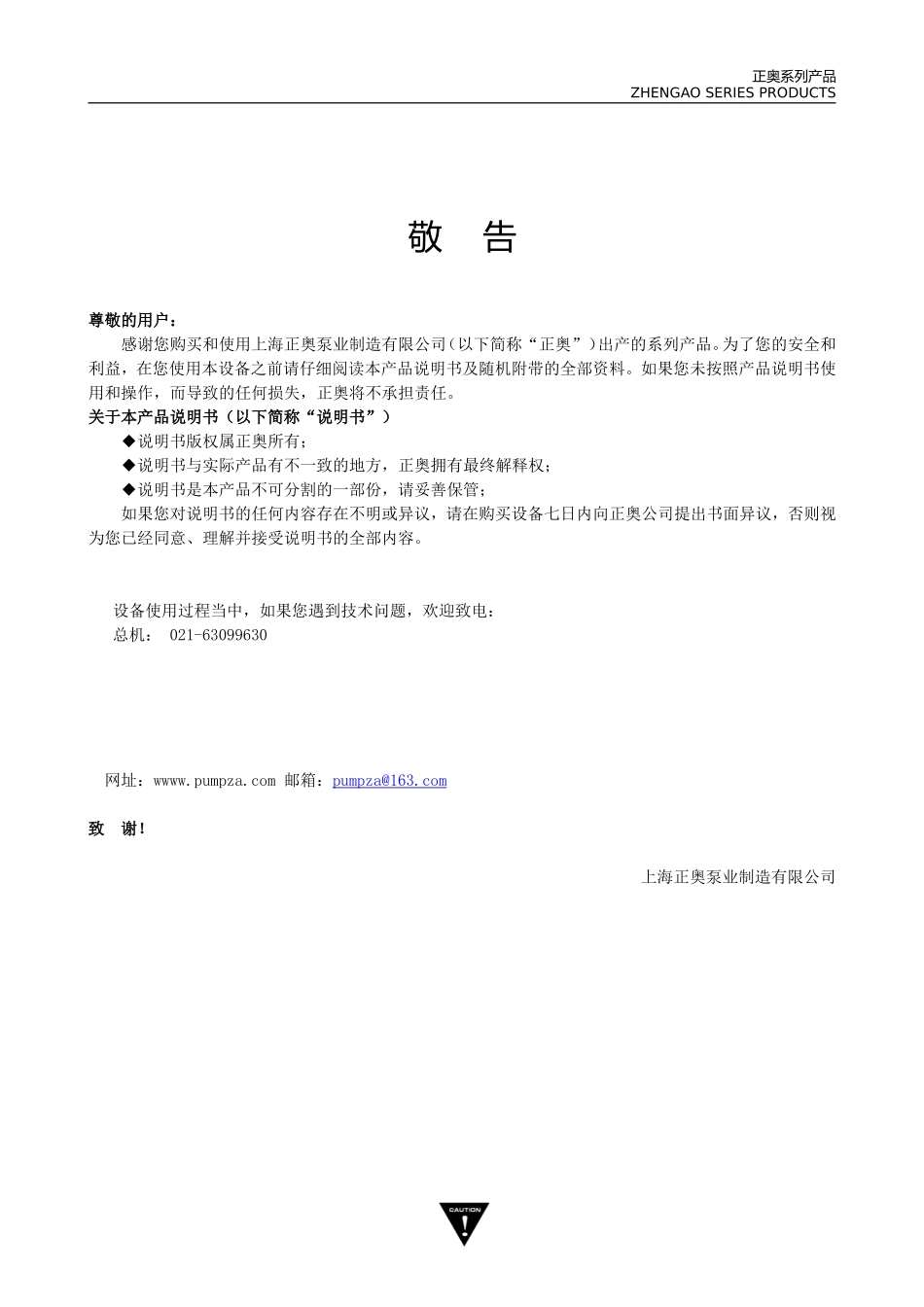

正奥计量泵ZHENGAOMETERINGPUMPHTTP://WWW.PUMPZA.COM用户使用手册液压隔膜式计量泵分册在使用本产品前请仔细阅读本手册，本将其放在设备附近以备将来参阅。正奥系列产品ZHENGAOSERIESPRODUCTS敬告尊敬的用户：感谢您购买和使用上海正奥泵业制造有限公司（以下简称“正奥”）出产的系列产品。为了您的安全和利益，在您使用本设备之前请仔细阅读本产品说明书及随机附带的全部资料。如果您未按照产品说明书使用和操作，而导致的任何损失，正奥将不承担责任。关于本产品说明书（以下简称“说明书”）◆说明书版权属正奥所有；◆说明书与实际产品有不一致的地方，正奥拥有最终解释权；◆说明书是本产品不可分割的一部份，请妥善保管；如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向正奥公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。设备使用过程当中，如果您遇到技术问题，欢迎致电：总机：021-63099630网址：wwww.pumpza.com邮箱：pumpza@163.com致谢！上海正奥泵业制造有限公司--2--正奥系列产品ZHENGAOSERIESPRODUCTS注意1、计量泵使用前请在齿轮箱内加220#蜗轮蜗杆油或50#齿轮油至油标，并在液压油池内加L-HM32-46液压油至油标。2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）3、计量泵开机之前一定要确保出口管路通畅（阀门全开）。4、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）计量泵要停止工作时先关闭计量泵，再关闭出口阀门。5、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。6、出口管路口径一定要大于或等于，相应计量泵的标配口径。计量泵标准按装图（供参考）--3--至加药点取样或排气加药桶搅拌器安全阀脉冲阻尼器背压阀型过滤器球阀计量泵正奥系列产品ZHENGAOSERIESPRODUCTS目录一、概述……………………………………………………………（5）二、结构原理和特性………………………………………………（6）三、运行前的准备工作……………………………………………（6）四、泵的使用……………………………………………………（7）4.1泵运转前的检查…………………………………………（7）4.2流量调节…………………………………………………（8）五、泵的维护及拆装…………………………………………………（8）5.1维护………………………………………………………（8）5.2拆卸与装配………………………………………………（8）六、安装………………………………………………………………（9）6.1泵的安装……………………………………………………（9）6.2管路安装…………………………………………………（10）七、产品装配图………………………………………………………（12）八、故障原因分析及排除方法…………………………………（14）九、单向阀总成及装配结构图……………………………………（15）一、概述液压隔膜式计量泵常用单联的独立参数提供用户。也可根据用户需要制造同机座同规格的多联组合或不同机座不同规格组合。多联式适用于工艺流程中需多种介质的比例配送。该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机（或定机）时从0-100%范围内无级调节。（根据计量泵的特性，最少行程一般不小于总行程的10%）单缸泵适用于单一液体的场合；组合泵可作比例泵使用，也可并联使用；泵组合可作为三比例泵使用，也可三泵并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入；该型泵可输送温度-30℃—100℃，粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。不同型号的计量泵均可根据用要求装配变频电机（能接收4-20mA电流信号）或防爆电机。泵的型号规格及参数请参考本公司的产品样本。液压隔膜式计量泵采用两种调节方式：一是改变泵的柱塞行程长度，可在停机或运行状态进行。计量精度在+1%以内，用于手动调节的有调量表，...
