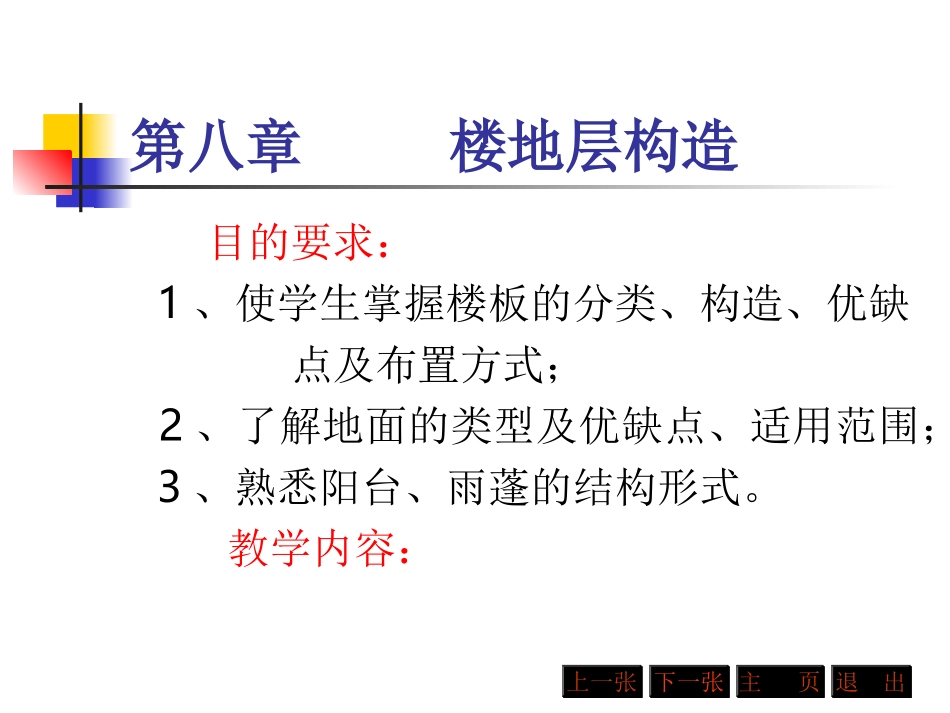

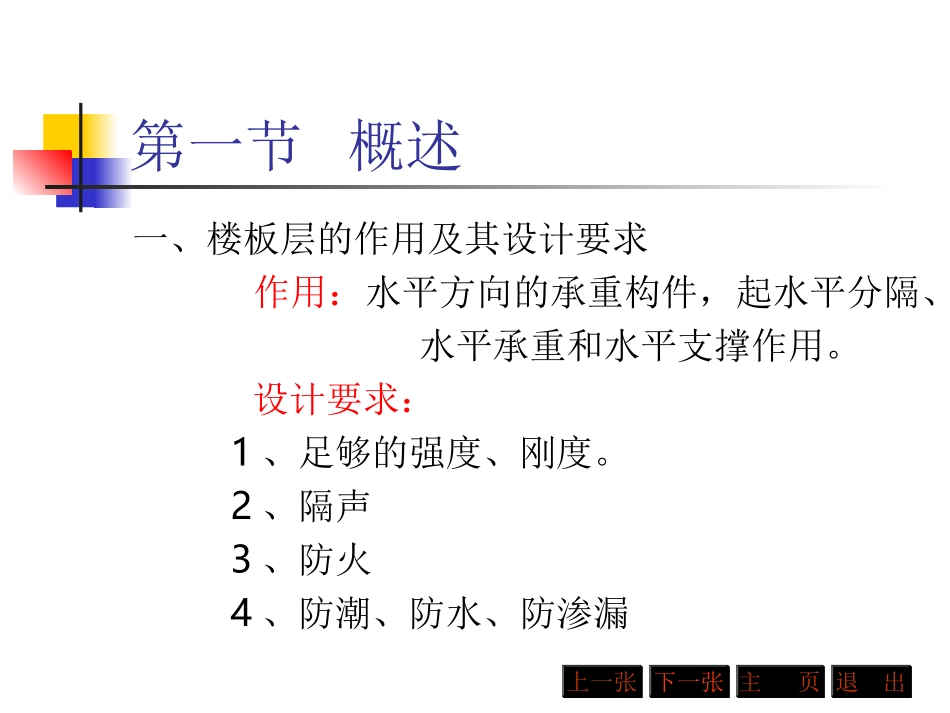

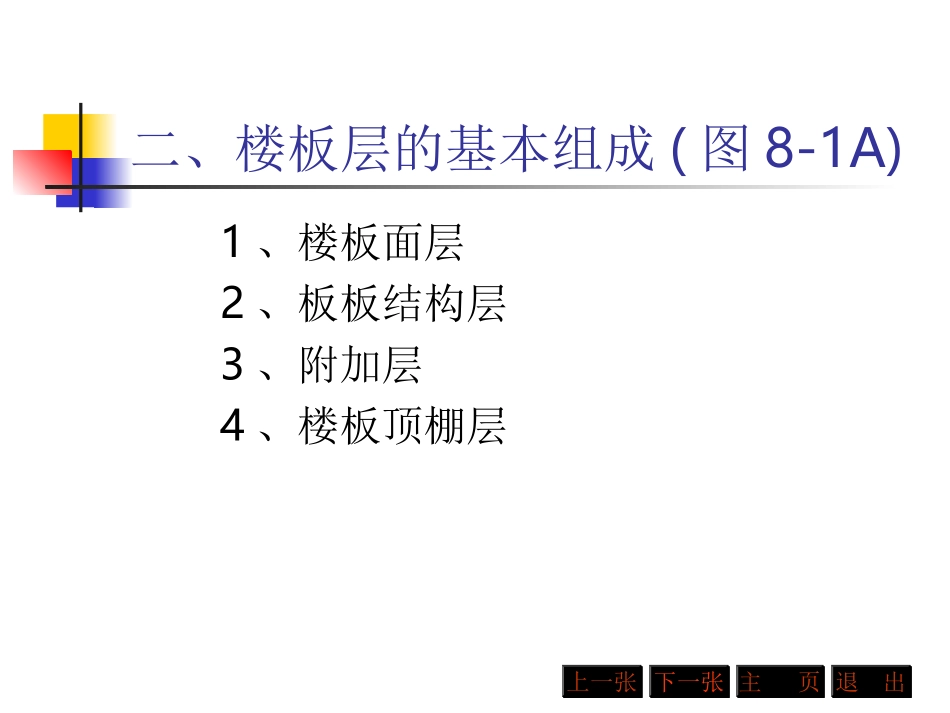

第八章楼地层构造目的要求：1、使学生掌握楼板的分类、构造、优缺点及布置方式；2、了解地面的类型及优缺点、适用范围；3、熟悉阳台、雨蓬的结构形式。教学内容：上一张上一张下一张下一张主页主页退出退出第一节概述一、楼板层的作用及其设计要求作用：水平方向的承重构件，起水平分隔、水平承重和水平支撑作用。设计要求：1、足够的强度、刚度。2、隔声3、防火4、防潮、防水、防渗漏下一张下一张主页主页退出退出上一张上一张二、楼板层的基本组成(图8-1A)1、楼板面层2、板板结构层3、附加层4、楼板顶棚层下一张下一张主页主页退出退出上一张上一张三、楼板的类型1、木楼板(图8-3A)2、砖拱楼板3、钢筋砼楼板4、钢衬板楼板(图8-4A)下一张下一张主页主页退出退出上一张上一张第二节钢筋砼楼板层构造钢筋砼楼板按施工方法不同可分为：现浇式、装配式、装配整体式一、现浇整体式钢筋砼楼板特点：分类：板式楼板、梁板式楼板、压型钢板组合楼板、无梁楼板下一张下一张主页主页退出退出上一张上一张（一）板式楼板荷载→板→墙（二）梁板式楼板（图8-1）荷载→板→梁（或次梁→主梁）→墙（或柱）梁：次梁、主梁板：单向板（L2/L1>3）双向板(L2/L1≤2)下一张下一张主页主页退出退出上一张上一张1、楼板结构的经济尺度主梁：跨度L：5-9M，最大可达12M高度h：（1/14-1/8）L宽度B：（1/3-1/2）h次梁：跨度（主梁的间距）L：4-6M高度h：（1/18-1/2）L宽度B：（1/3-1/2）h下一张下一张主页主页退出退出上一张上一张板：跨度（次梁或主梁的间距）L：1.7-2.5M,双向板不宜超过5×5M厚度T:单向板:屋面板板厚60-80MM；一般为板跨(短跨)的1/35-1/30，民用建筑楼板板厚70-100MM；生产性建筑的楼板板厚80-180MM；当砼强度等级≥C20时，板厚可减少10MM，但不得小于60MM。双向板：板厚为80-160MM；一般为板跨(短跨)的1/40-1/35下一张下一张主页主页退出退出上一张上一张2、板的结构布置板的结构布置是指设计过程中，对楼板的承重构件作合理的安排，使其受力合理，并与建筑设计相协调。下一张下一张主页主页退出退出上一张上一张（三）压型钢板组合楼板压型钢板+现浇砼（图8-7）压型钢板有：单层钢衬板、双层孔格式钢衬板钢板宽：500-1000MM钢板肋或肢高：35-150MM压型钢板组合楼板的特点下一张下一张主页主页退出退出上一张上一张1、压型钢板组合楼板的构造（1）压型钢板组合楼板的基本构成A、楼面层B、组合板：钢衬板+现浇砼C、钢梁D、顶棚下一张下一张主页主页退出退出上一张上一张（2）构造形式A、单层钢衬板组合楼板B、双层孔格式钢衬板组合楼板（四）无梁楼板下一张下一张主页主页退出退出上一张上一张二、预制装配式钢筋砼楼板（一）特点（二）预制钢筋砼楼板的类型下一张下一张主页主页退出退出上一张上一张1、实心平板跨度：2.4M以内厚度:跨度的1/30,一般为50-80MM宽度:600-900MM下一张下一张主页主页退出退出上一张上一张2、槽形板（图8-5C）是一种梁板结合的构件,即在实心板的两侧设有纵肋,构成┌┐形截面。板跨:3-7.2M宽度:600-1200MM厚度:25-30MM肋高:120-300MM分正槽板┌┐和反槽板下一张下一张主页主页退出退出上一张上一张3、空心板（图8-5B）圆孔、方孔、椭圆孔中型板:板跨:4.5M以内宽度:500-1500常见的600-1200MM厚度:90-120MM大型板:板跨:4-7.2M宽度:1200-1500MM厚度:180-240MM下一张下一张主页主页退出退出上一张上一张(三)预制板的结构布置与细部处理1、板的布置A、板式结构布置（图8-6A）B、梁板式结构布置（图8-6B）板搁在梁顶上（图8-8A）板搁在花篮梁两侧挑耳上（图8-8B）板的规格、类型一般不超过两种下一张下一张主页主页退出退出上一张上一张C、板缝差的处理(1)板缝差在60以内时,调整板缝宽度；(2)板缝差在60-120MM时,墙边挑两皮砖（图8-10A）；(3)板缝差在120-200MM或因竖向管道沿墙边通过时,可局部现浇板带（图8-10B）；（4）板缝差超过200MM时,应重新选择板的规格。下一张下一张主页主页退出退出上一张上一张2、板的搁置及板缝处理(1)板的搁置①搁置宽度:墙≥80mm梁≥60mm②坐浆③拉结钢筋（图8-12）下一张下一张主页主页退出退出上一张上一张(2)板缝的处理V型缝、U型缝...
