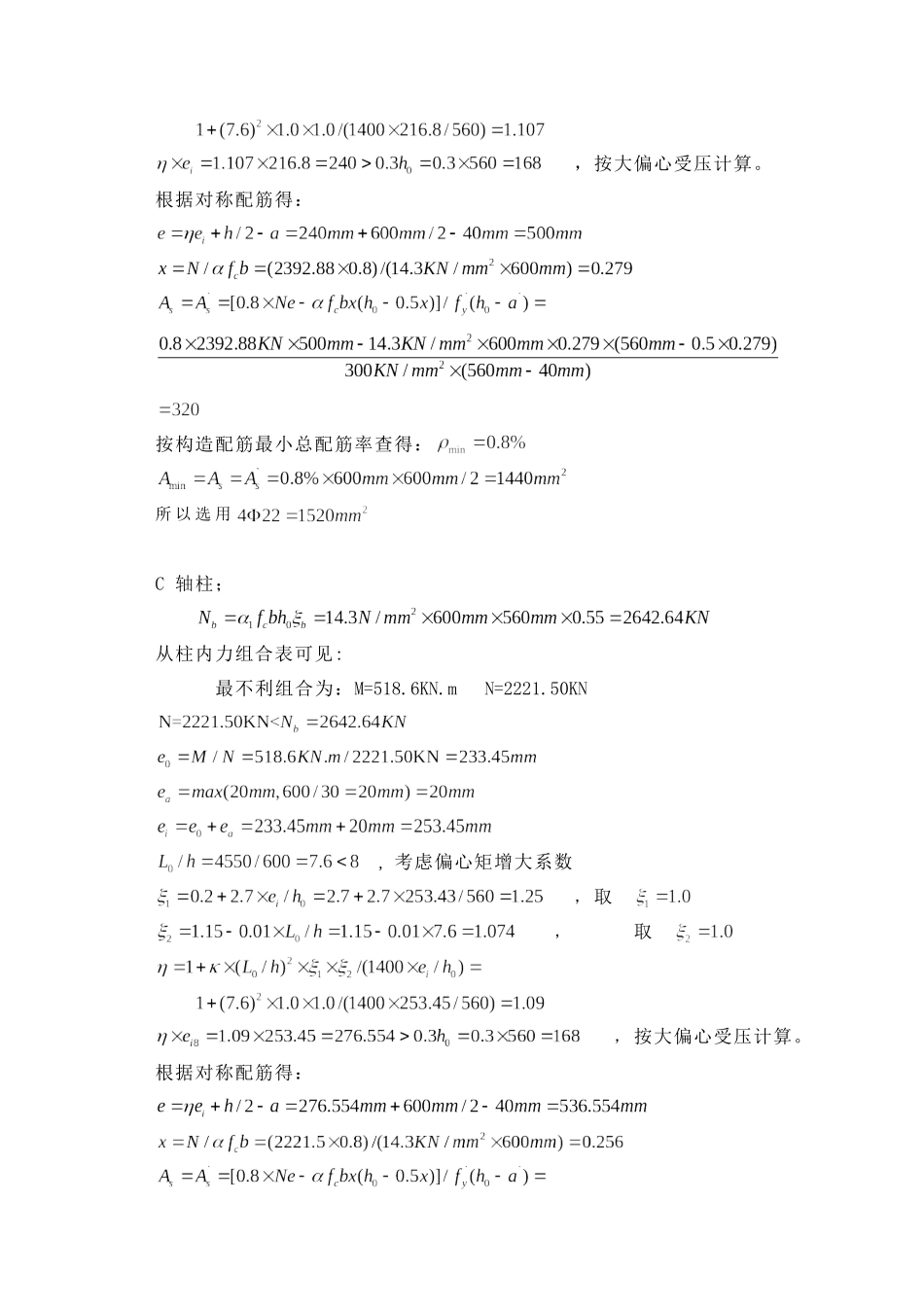

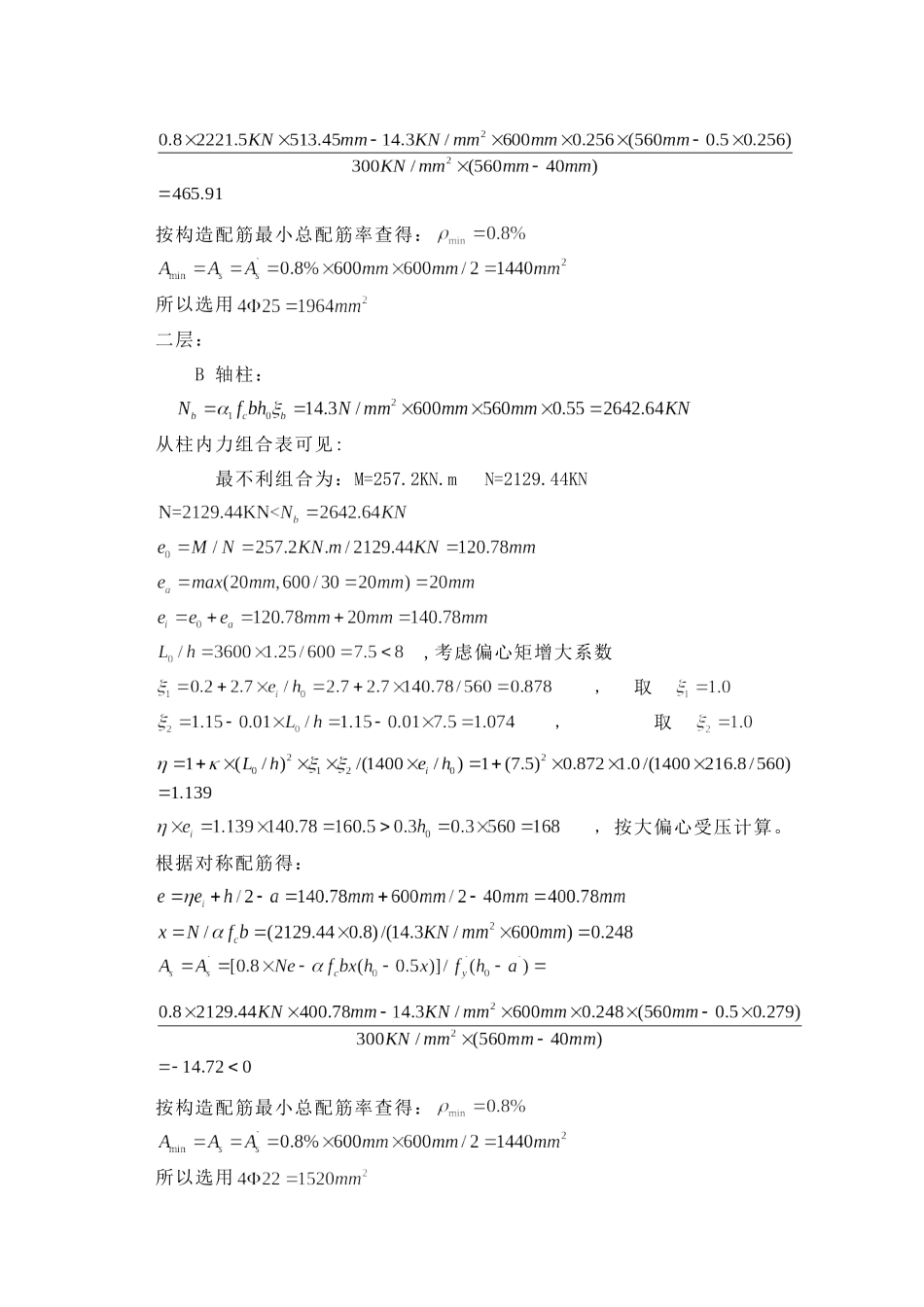

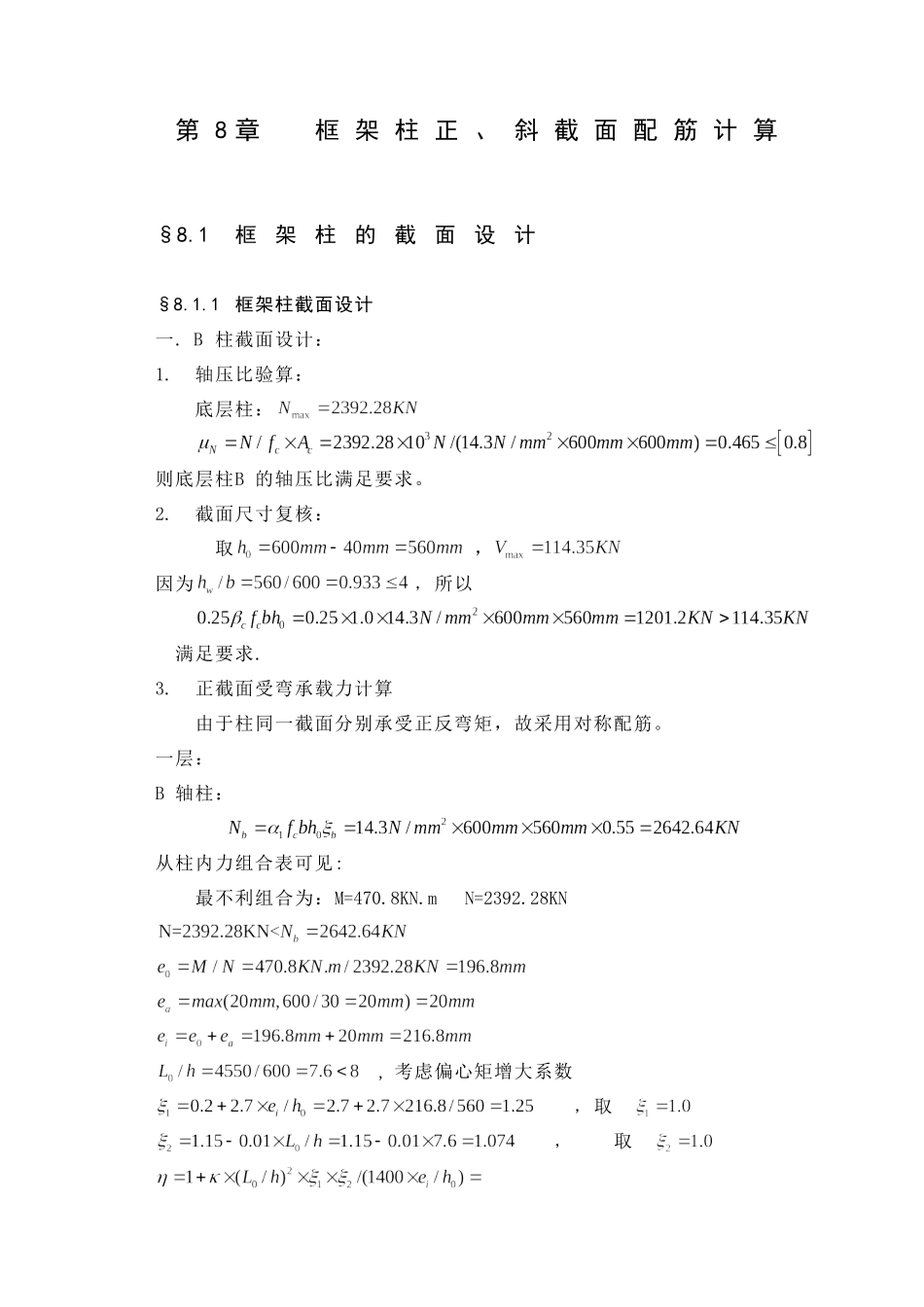

第 8 章 框 架 柱 正 、 斜 截 面 配 筋 计 算§8.1 框架柱的截面设计§8.1.1 框架柱截面设计一. B 柱截面设计：1. 轴压比验算：底层柱：则底层柱B 的轴压比满足要求。2. 截面尺寸复核： 取，因为， 所以 满足要求.3. 正截面受弯承载力计算由于柱同一截面分别承受正反弯矩，故采用对称配筋。一层：B 轴柱：从柱内力组合表可见: 最不利组合为：M=470.8KN.m N=2392.28KN , 考虑偏心矩增大系数 ， 取 ， 取 ，按大偏心受压计算。根据对称配筋得：按构造配筋最小总配筋率查得：所 以 选 用C 轴柱；从柱内力组合表可见: 最不利组合为：M=518.6KN.m N=2221.50KN , 考虑偏心矩增大系数 ， 取 ， 取 ， 按大偏心受压计算。根据对称配筋得：按构造配筋最小总配筋率查得：所以选用二层：B 轴柱：从柱内力组合表可见: 最不利组合为：M=257.2KN.m N=2129.44KN ,考虑偏心矩增大系数 ， 取 ， 取 ， 按大偏心受压计算。根据对称配筋得：按构造配筋最小总配筋率查得：所以选用C 轴柱：从柱内力组合表可见: 最不利组合为：M=362.58KN.m N=2003.72KN , 考虑偏心矩增大系数 ，取 ， 取 ，按大偏心受压计算。根据对称配筋得：按构造配筋最小总配筋率查得：所以选用3 层以上B,C 柱的正截面配筋计算详看表8.1表 8 － 1 边 柱 正 截 面 配 筋B 轴 框 架 柱 正 截 面 配 筋 计 算截 面一 层 |M|maxNmaxNminM(kN·m)470.80 470.80 135.97 N(kN)2392.28 2392.28 1291.78 Nb(kN)2642.64 2642.64 2642.64 大 小 偏 心大大小l0 (mm)4.55 4.55 4.55 e0(mm)196.80 196.80 105.26 ea(mm)20.00 20.00 20.00 ei(mm)216.80 216.80 125.26 l0/h7.58 7.58 7.58 ζ11.00 1.00 0.80 ζ21.00 1.00 1.00 η1.11 1.11 1.15 ηei(mm)239.80 239.80 143.75 e (mm)499.80 499.80 403.75 x209.12 209.12 112.92 As=As'510.20 510.20 -619.75 ρ(%)0.80 0.80 0.80 Asmin1440.00 1440.00 1440.00 配 筋实 配 面 积截 面四 层三 层二 层 |M|maxNmaxNmin|M|maxNmaxNmin|M|maxNmaxNminM(kN·m)220.65 187.76 130.43 252.70 212.70 156.53 257.20 257.20 155.63 N(kN)1261.04 1307.69 854.71 1633.46 1680.12 1023.66 2129.44 2129.44 1115.72 Nb(kN)2642.64 2642.64 2642.64 2642.64 2642.64 2642.64 2642...
