世博制机房吊装方案(负二层)VIP专享VIP免费

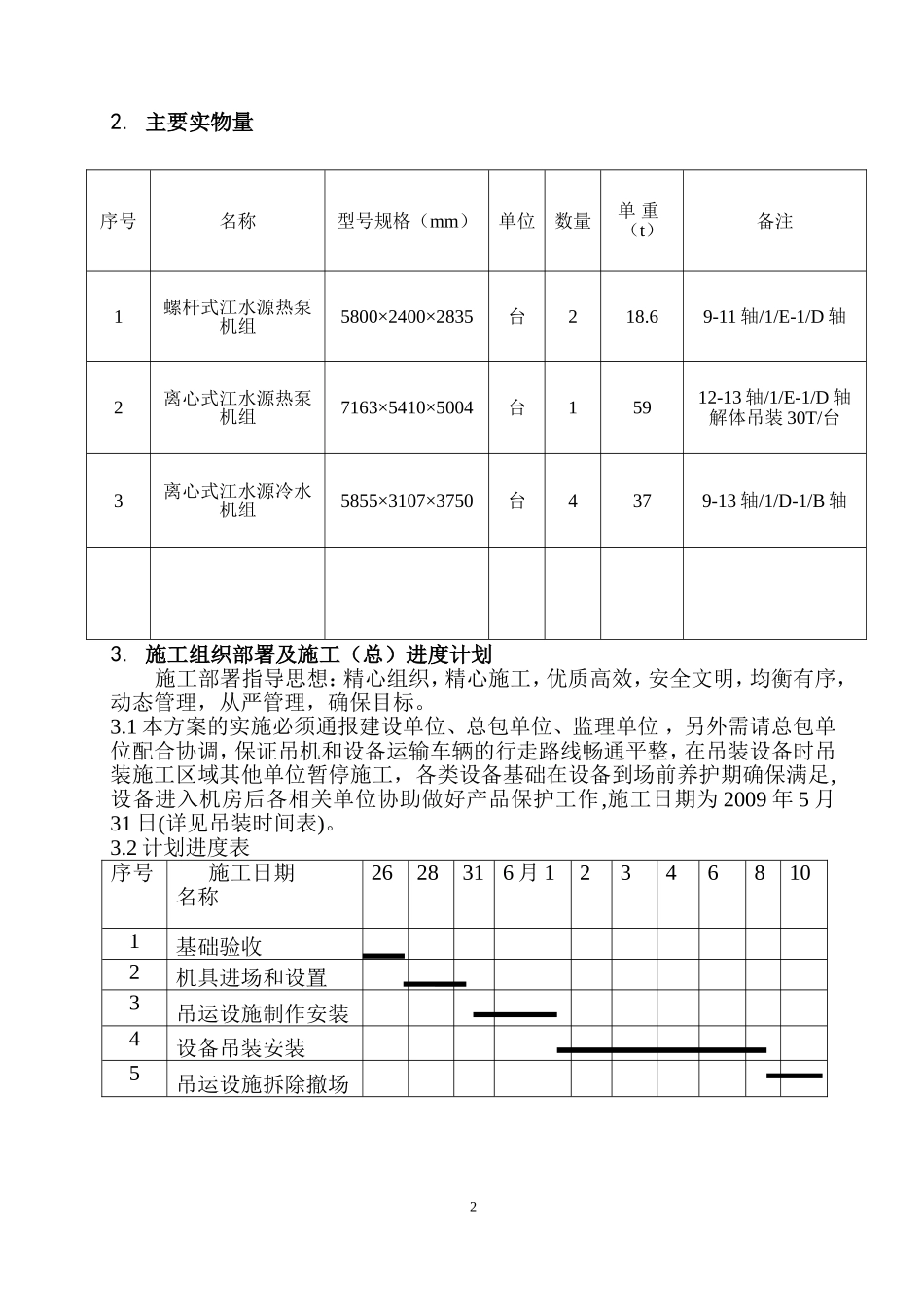

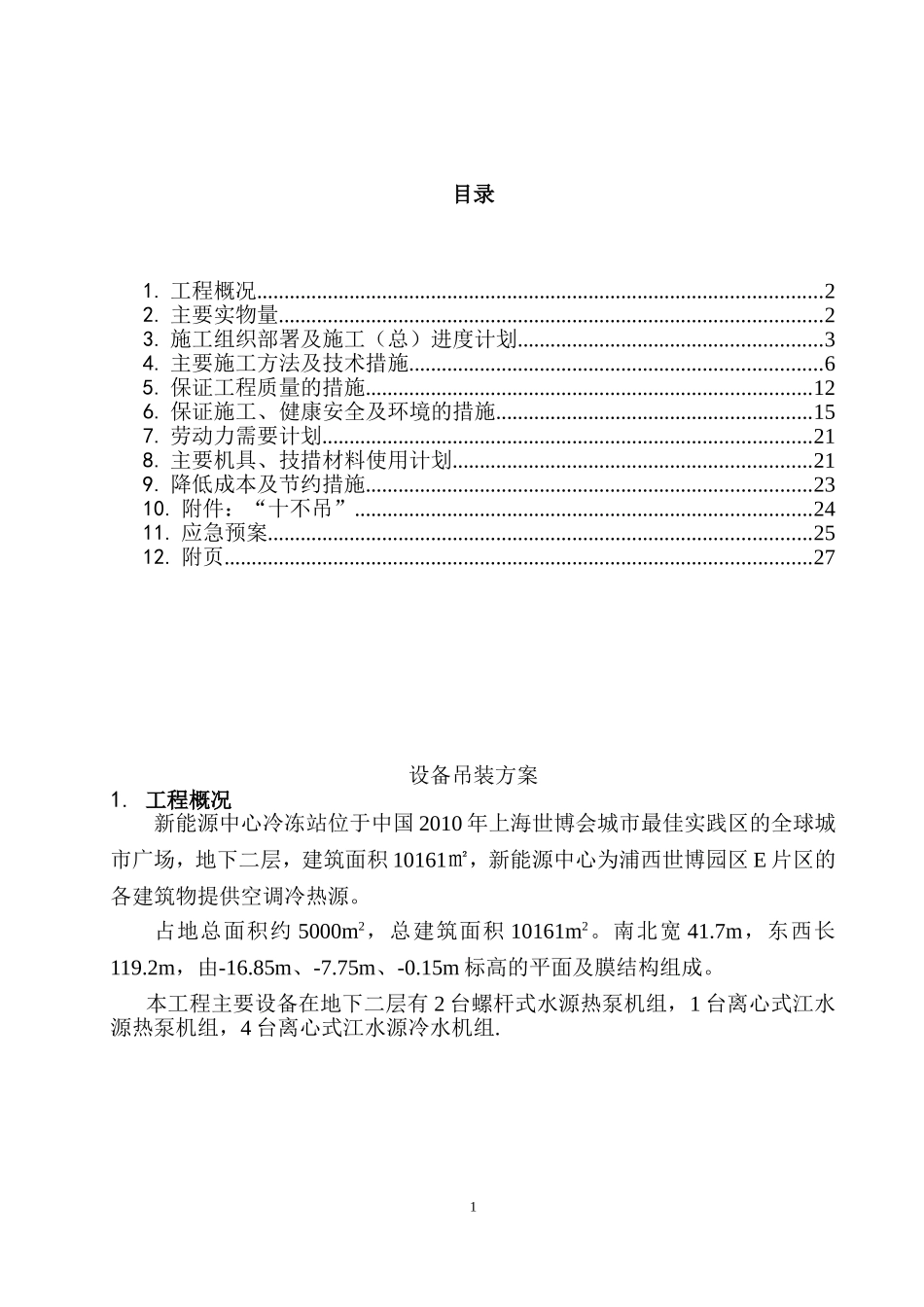

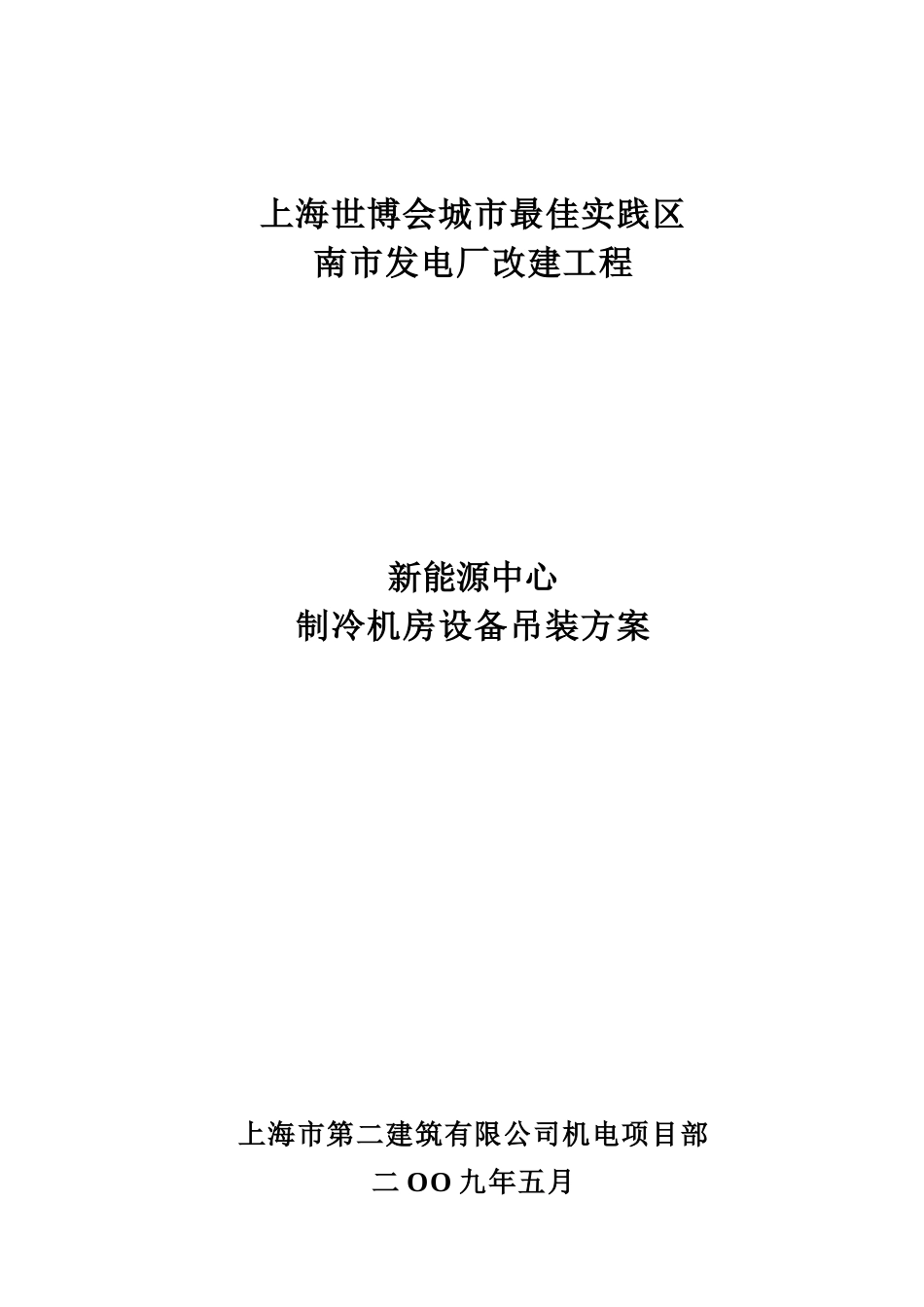

上海世博会城市最佳实践区南市发电厂改建工程新能源中心制冷机房设备吊装方案上海市第二建筑有限公司机电项目部二OO九年五月目录1.工程概况........................................................................................................22.主要实物量....................................................................................................23.施工组织部署及施工（总）进度计划........................................................34.主要施工方法及技术措施............................................................................65.保证工程质量的措施..................................................................................126.保证施工、健康安全及环境的措施..........................................................157.劳动力需要计划..........................................................................................218.主要机具、技措材料使用计划..................................................................219.降低成本及节约措施..................................................................................2310.附件：“十不吊”....................................................................................2411.应急预案....................................................................................................2512.附页............................................................................................................27设备吊装方案1.工程概况新能源中心冷冻站位于中国2010年上海世博会城市最佳实践区的全球城市广场，地下二层，建筑面积10161㎡，新能源中心为浦西世博园区E片区的各建筑物提供空调冷热源。占地总面积约5000m2，总建筑面积10161m2。南北宽41.7m，东西长119.2m，由-16.85m、-7.75m、-0.15m标高的平面及膜结构组成。本工程主要设备在地下二层有2台螺杆式水源热泵机组，1台离心式江水源热泵机组，4台离心式江水源冷水机组.12.主要实物量3.施工组织部署及施工（总）进度计划施工部署指导思想：精心组织，精心施工，优质高效，安全文明，均衡有序，动态管理，从严管理，确保目标。3.1本方案的实施必须通报建设单位、总包单位、监理单位，另外需请总包单位配合协调，保证吊机和设备运输车辆的行走路线畅通平整，在吊装设备时吊装施工区域其他单位暂停施工，各类设备基础在设备到场前养护期确保满足,设备进入机房后各相关单位协助做好产品保护工作,施工日期为2009年5月31日(详见吊装时间表)。3.2计划进度表序号施工日期名称2628316月123468101基础验收2机具进场和设置3吊运设施制作安装4设备吊装安装5吊运设施拆除撤场序号名称型号规格（mm）单位数量单重（t）备注1螺杆式江水源热泵机组5800×2400×2835台218.69-11轴/1/E-1/D轴2离心式江水源热泵机组7163×5410×5004台15912-13轴/1/E-1/D轴解体吊装30T/台3离心式江水源冷水机组5855×3107×3750台4379-13轴/1/D-1/B轴23.3吊装施工组织体系3.4吊装作业指挥系统项目经理季峰项目副经理黄家础项目工程师甘永其管道施工员通风施工员电气施工员设备施工员材料机具员计划资料员安全员丁怀宝甘永其沈剑洪俊沪沈元忠谢慧陶荣鑫专业施工班组(上海瑞远安装建设工程有限公司)3吊装副指挥起吊操作人员三人水平拖运操作人员十五人卷扬机操作人员二人生活后勤人员一人机修电保养二人安全监控人员二人机具锚点监控三人吊装总指挥吊装指挥4.主要施工方法及技术措施4.1吊装工艺流程4技术交底4.2主要施工方法及技术措施4.2.1吊装技术路线新能源机房（-16.85m1-16轴/F-A）新能源机房设备主要有离心式江水源机组4台，尺寸5855mm×3107mm×3750mm，单重37t，离心式江水源热泵机组1台，尺寸7163mm×5410mm×5004mm，单重59t。螺杆式江水源热泵机组2台。尺寸5800mm×2400mm×2835mm，单重18.6t。以上设备利用-0.15m15-16轴/1/E-1/D轴的专用吊装孔（9600mm×9000mm）用300t吊机直接...
