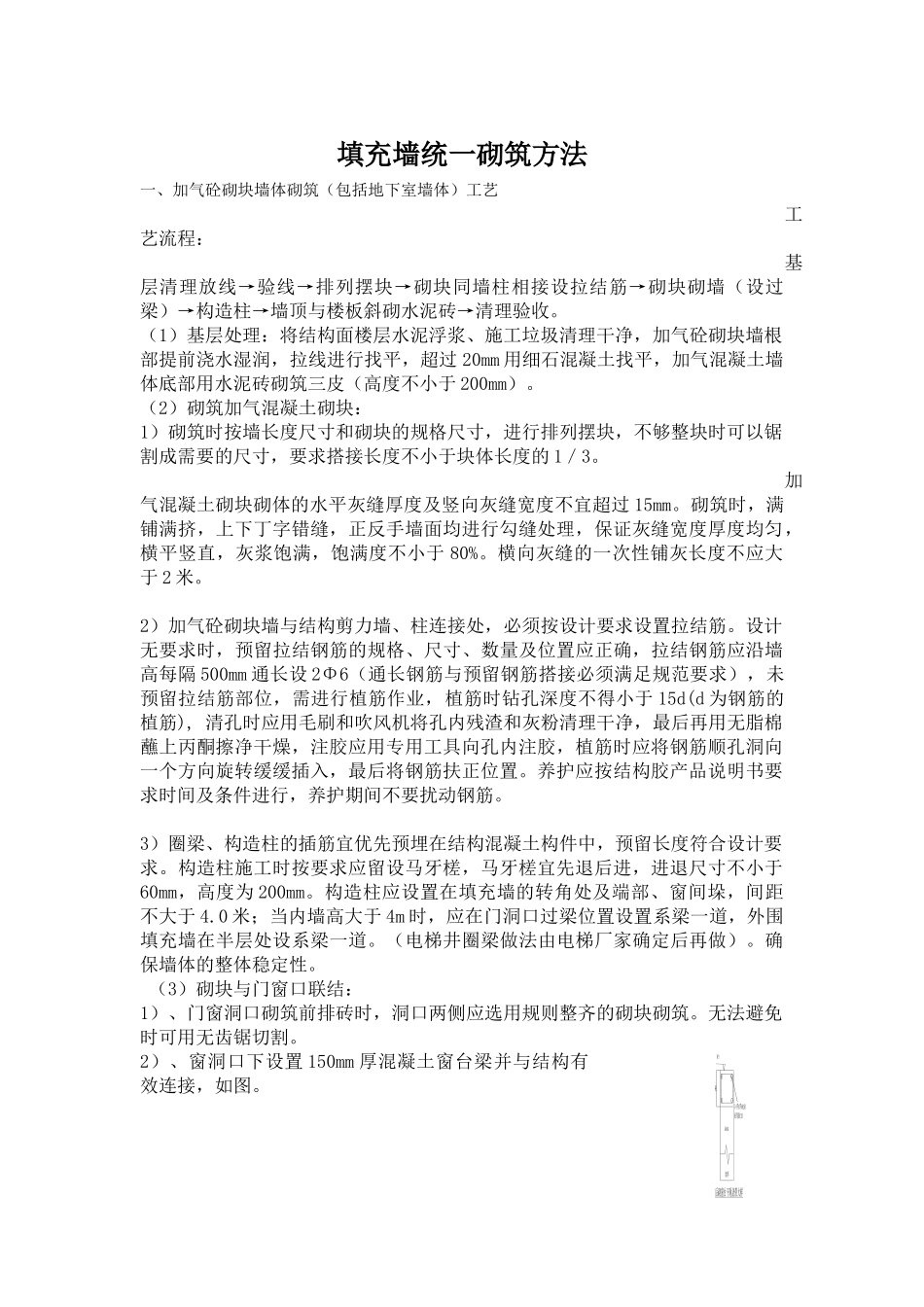

填充墙统一砌筑方法一、加气砼砌块墙体砌筑（包括地下室墙体）工艺工艺流程：基层清理放线→验线→排列摆块→砌块同墙柱相接设拉结筋→砌块砌墙（设过梁）→构造柱→墙顶与楼板斜砌水泥砖→清理验收。（1）基层处理：将结构面楼层水泥浮浆、施工垃圾清理干净，加气砼砌块墙根部提前浇水湿润，拉线进行找平，超过20mm用细石混凝土找平，加气混凝土墙体底部用水泥砖砌筑三皮（高度不小于200mm）。（2）砌筑加气混凝土砌块：1）砌筑时按墙长度尺寸和砌块的规格尺寸，进行排列摆块，不够整块时可以锯割成需要的尺寸，要求搭接长度不小于块体长度的1／3。加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度不宜超过15mm。砌筑时，满铺满挤，上下丁字错缝，正反手墙面均进行勾缝处理，保证灰缝宽度厚度均匀，横平竖直，灰浆饱满，饱满度不小于80%。横向灰缝的一次性铺灰长度不应大于2米。2）加气砼砌块墙与结构剪力墙、柱连接处，必须按设计要求设置拉结筋。设计无要求时，预留拉结钢筋的规格、尺寸、数量及位置应正确，拉结钢筋应沿墙高每隔500mm通长设2Φ6（通长钢筋与预留钢筋搭接必须满足规范要求），未预留拉结筋部位，需进行植筋作业，植筋时钻孔深度不得小于15d(d为钢筋的植筋),清孔时应用毛刷和吹风机将孔内残渣和灰粉清理干净，最后再用无脂棉蘸上丙酮擦净干燥，注胶应用专用工具向孔内注胶，植筋时应将钢筋顺孔洞向一个方向旋转缓缓插入，最后将钢筋扶正位置。养护应按结构胶产品说明书要求时间及条件进行，养护期间不要扰动钢筋。3）圈梁、构造柱的插筋宜优先预埋在结构混凝土构件中，预留长度符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎宜先退后进，进退尺寸不小于60mm，高度为200mm。构造柱应设置在填充墙的转角处及端部、窗间垛，间距不大于4.0米；当内墙高大于4m时，应在门洞口过梁位置设置系梁一道，外围填充墙在半层处设系梁一道。（电梯井圈梁做法由电梯厂家确定后再做）。确保墙体的整体稳定性。（3）砌块与门窗口联结：1）、门窗洞口砌筑前排砖时，洞口两侧应选用规则整齐的砌块砌筑。无法避免时可用无齿锯切割。2）、窗洞口下设置150mm厚混凝土窗台梁并与结构有效连接，如图。墙厚后砌墙窗台≥4?10?6@250砼等级C20后砌窗台下现浇带大样3）、为了保证门框固定牢固，所有门洞旁设（150mm*墙厚）的混凝土抱框。当门洞宽小于1200mm时抱框只做到门洞口过梁，当门洞口大于等于1200mm时，抱框通到顶，与顶板、梁固定牢固，抱框钢筋设置应符合下列要求：A、当柱边砌体长度≤300mm时，柱边砌体应以混凝土框代替（图一）。4）、与圈梁连接的钢筋砼柱、墙，应于圈梁纵向钢筋处预埋插筋，锚入柱、墙内不小于35d。圈梁高度为200mm,如图：200墙厚后砌墙后砌墙现浇带大样＞4?10?6@250门窗洞口上按过梁配筋混凝土强度等级≥C20后砌墙构造柱大洋构造柱咬槎60mm@200mm后砌墙后砌墙墙厚4?12锚入上下梁板500mm?6@2502?6@500mm二、Sn保温连锁砌块工艺流程基层处理→放线→排砖→植筋→排块搁底→砌筑墙体→芯柱、水平系梁施工→面层清理。2.1、工艺标准1、浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱（或构造柱）、水平系梁（或现浇板带）等控制线。拉结钢筋应沿墙高每隔400mm通长设2Φ6，植筋要求按照加气砼砌块植筋要求。2、布置芯柱（或构造柱）、水平系梁（或现浇板带）、过梁，进行植筋1）芯柱（或构造柱）布置：构造柱钢筋配置4φ10φ6@250，芯柱钢筋配置2φ12φ6@250。A、门窗洞口两侧配制2φ12钢筋B、墙长超过5m时，墙中段设置，且芯柱与框架柱、芯柱与芯柱之间的距离不宜＞4m。C、sn连锁保温砌块与其他类型墙体连接处宜设置构造柱连接2）、水平系梁（或现浇板带）布置A、当墙体高度≥4.0m时，应增设水平系梁。B、当墙上遇有门洞时，门洞上部应设置于框架柱或墙体连接且沿墙贯通的水平系梁（或现浇板带）。C、当遇有窗洞时，洞口上部及下部都要设置系梁，且上部系梁应沿墙贯通并与两端框架柱、构造柱或墙体连接。D、当门窗洞≤1.2m时，可用过梁块（U型块）内配置3φ10钢筋作为过梁；当门窗洞＞1.2m时，洞口上部应现浇混凝土过梁且过梁与系梁结合并沿墙贯通...
