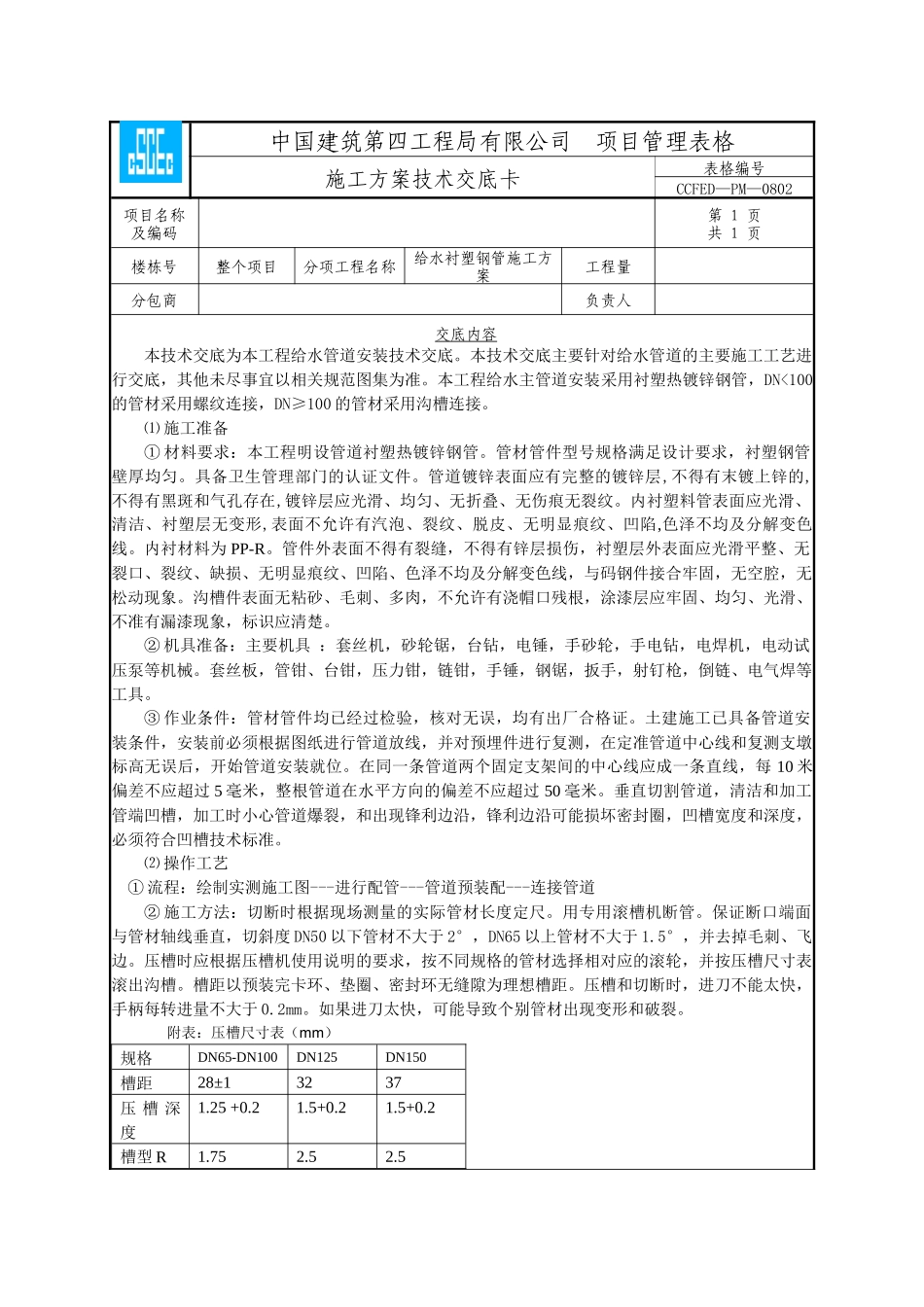

中国建筑第四工程局有限公司项目管理表格施工方案技术交底卡表格编号CCFED—PM—0802项目名称及编码第1页共1页楼栋号整个项目分项工程名称给水衬塑钢管施工方案工程量分包商负责人交底内容本技术交底为本工程给水管道安装技术交底。本技术交底主要针对给水管道的主要施工工艺进行交底，其他未尽事宜以相关规范图集为准。本工程给水主管道安装采用衬塑热镀锌钢管，DN<100的管材采用螺纹连接，DN≥100的管材采用沟槽连接。⑴施工准备①材料要求：本工程明设管道衬塑热镀锌钢管。管材管件型号规格满足设计要求，衬塑钢管壁厚均匀。具备卫生管理部门的认证文件。管道镀锌表面应有完整的镀锌层,不得有末镀上锌的,不得有黑斑和气孔存在,镀锌层应光滑、均匀、无折叠、无伤痕无裂纹。内衬塑料管表面应光滑、清洁、衬塑层无变形,表面不允许有汽泡、裂纹、脱皮、无明显痕纹、凹陷,色泽不均及分解变色线。内衬材料为PP-R。管件外表面不得有裂缝，不得有锌层损伤，衬塑层外表面应光滑平整、无裂口、裂纹、缺损、无明显痕纹、凹陷、色泽不均及分解变色线，与码钢件接合牢固，无空腔，无松动现象。沟槽件表面无粘砂、毛刺、多肉，不允许有浇帽口残根，涂漆层应牢固、均匀、光滑、不准有漏漆现象，标识应清楚。②机具准备：主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。③作业条件：管材管件均已经过检验，核对无误，均有出厂合格证。土建施工已具备管道安装条件，安装前必须根据图纸进行管道放线，并对预埋件进行复测，在定准管道中心线和复测支墩标高无误后，开始管道安装就位。在同一条管道两个固定支架间的中心线应成一条直线，每10米偏差不应超过5毫米，整根管道在水平方向的偏差不应超过50毫米。垂直切割管道，清洁和加工管端凹槽，加工时小心管道爆裂，和出现锋利边沿，锋利边沿可能损坏密封圈，凹槽宽度和深度，必须符合凹槽技术标准。⑵操作工艺①流程：绘制实测施工图---进行配管---管道预装配---连接管道②施工方法：切断时根据现场测量的实际管材长度定尺。用专用滚槽机断管。保证断口端面与管材轴线垂直，切斜度DN50以下管材不大于2°，DN65以上管材不大于1.5°，并去掉毛刺、飞边。压槽时应根据压槽机使用说明的要求，按不同规格的管材选择相对应的滚轮，并按压槽尺寸表滚出沟槽。槽距以预装完卡环、垫圈、密封环无缝隙为理想槽距。压槽和切断时，进刀不能太快，手柄每转进量不大于0.2mm。如果进刀太快，可能导致个别管材出现变形和破裂。附表：压槽尺寸表（mm）规格DN65-DN100DN125DN150槽距28±13237压槽深度1.25+0.21.5+0.21.5+0.2槽型R1.752.52.5中国建筑第四工程局有限公司项目管理表格施工方案技术交底卡表格编号CCFED—PM—0802项目名称及编码第1页共1页楼栋号整个项目分项工程名称给水衬塑钢管施工方案工程量分包商负责人装管时必须去掉管材连接部位的复膜层，检查接头各附件是否齐全。对DN50以下的管件，按管件"装配说明书"附图所示顺序安装；对DN100以上的大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与接头法兰盘连接，拧紧螺栓。拧紧法兰盘螺栓时应对角同时紧固，防止偏斜造成密封不严。密封圈安装时滑动密封圈到管端，确保密封唇不要悬垂在管端。将密封圈在靠拢的两侧管端上定位后，把密封圈拉到两侧管端凹槽的中心位置。密封圈不应进入管道凹槽。检查密封圈，确保密封圈规格正确。在密封圈外部和内部密封唇上，涂薄薄一层润滑剂。应小心不要将颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈的配件。优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。（3）管道支吊架制作安装①支吊架的制作，严禁使用气割焊进行下料、吹眼孔。支吊架抱卡的制作应与管道接触紧密。支吊架的防腐应均匀，不应出现油漆流淌现象。②对设在墙、柱上和梁上支架和吊架，应在土建工程施工时进行预埋或预留洞孔，不得任意打洞埋设，以免损坏建筑物或防水层。不得已时应征得有关部门的同意，有条件者应尽可能地采用膨胀螺栓或射钉固定。③用膨胀...
