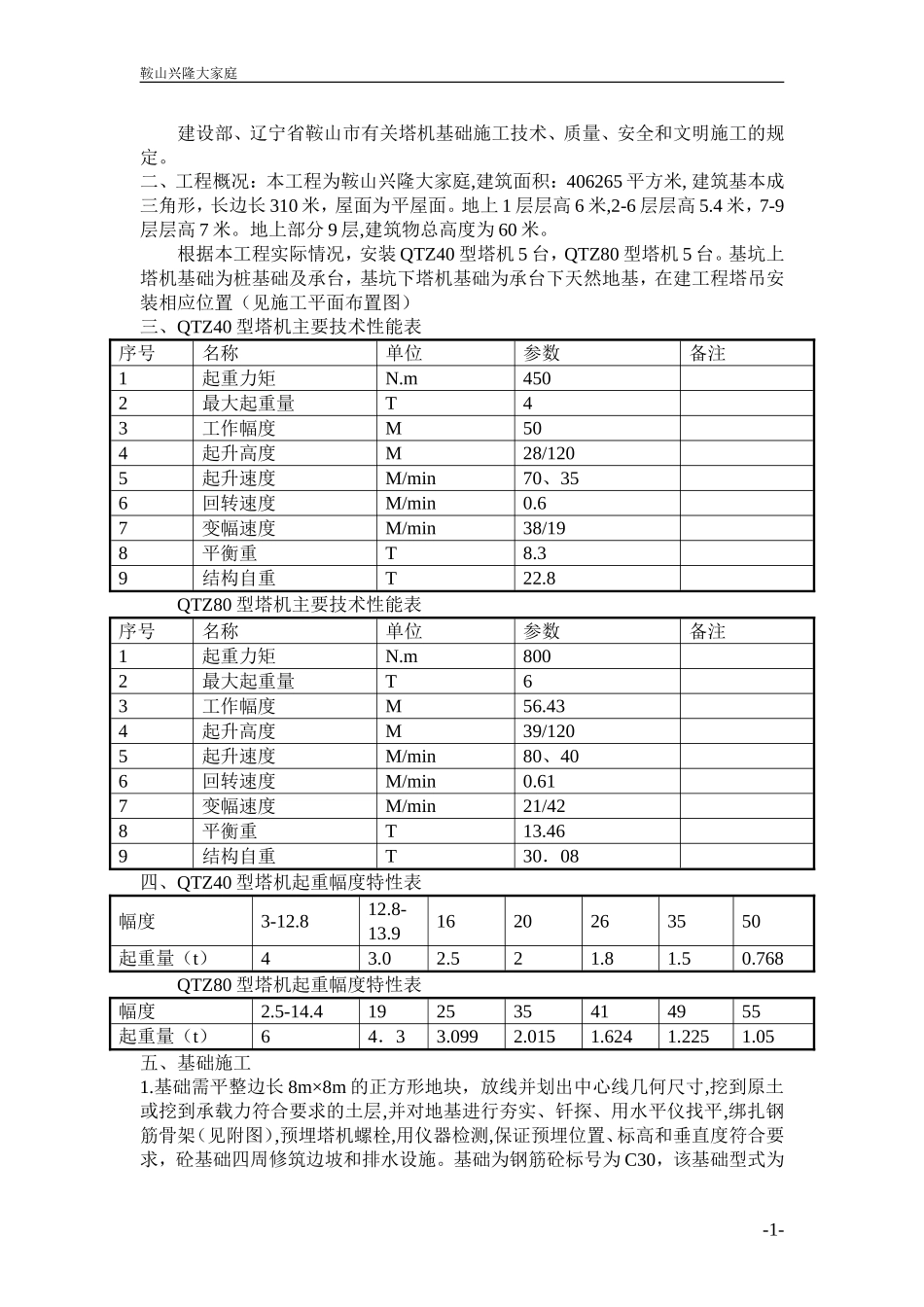

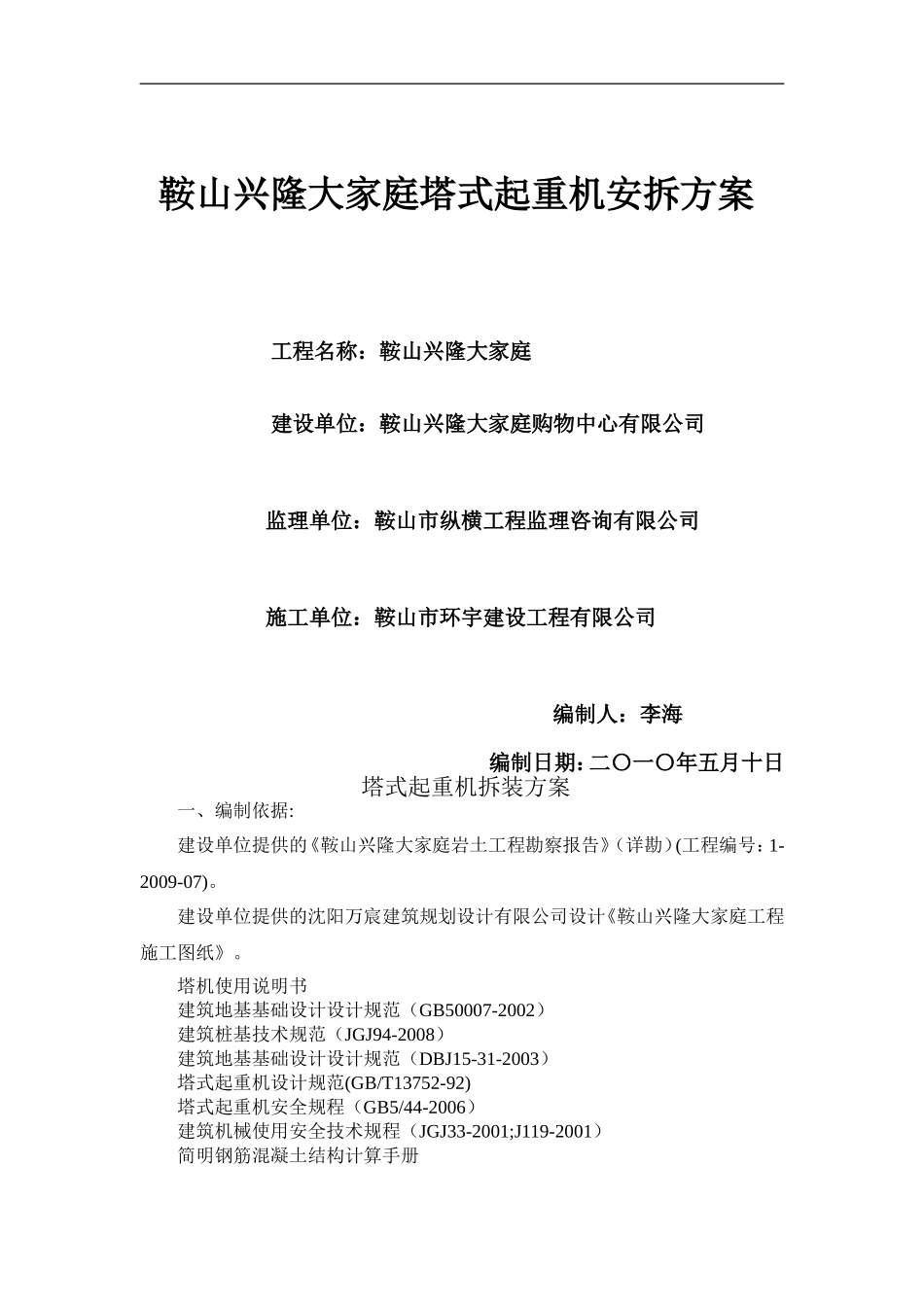

鞍山兴隆大家庭塔式起重机安拆方案工程名称：鞍山兴隆大家庭建设单位：鞍山兴隆大家庭购物中心有限公司监理单位：鞍山市纵横工程监理咨询有限公司施工单位：鞍山市环宇建设工程有限公司编制人：李海编制日期：二〇一〇年五月十日塔式起重机拆装方案一、编制依据:建设单位提供的《鞍山兴隆大家庭岩土工程勘察报告》（详勘）(工程编号：1-2009-07)。建设单位提供的沈阳万宸建筑规划设计有限公司设计《鞍山兴隆大家庭工程施工图纸》。塔机使用说明书建筑地基基础设计设计规范（GB50007-2002）建筑桩基技术规范（JGJ94-2008）建筑地基基础设计设计规范（DBJ15-31-2003）塔式起重机设计规范(GB/T13752-92)塔式起重机安全规程（GB5/44-2006）建筑机械使用安全技术规程（JGJ33-2001;J119-2001）简明钢筋混凝土结构计算手册鞍山兴隆大家庭建设部、辽宁省鞍山市有关塔机基础施工技术、质量、安全和文明施工的规定。二、工程概况：本工程为鞍山兴隆大家庭,建筑面积：406265平方米,建筑基本成三角形，长边长310米，屋面为平屋面。地上1层层高6米,2-6层层高5.4米，7-9层层高7米。地上部分9层,建筑物总高度为60米。根据本工程实际情况，安装QTZ40型塔机5台，QTZ80型塔机5台。基坑上塔机基础为桩基础及承台，基坑下塔机基础为承台下天然地基，在建工程塔吊安装相应位置（见施工平面布置图）三、QTZ40型塔机主要技术性能表序号名称单位参数备注1起重力矩N.m4502最大起重量T43工作幅度M504起升高度M28/1205起升速度M/min70、356回转速度M/min0.67变幅速度M/min38/198平衡重T8.39结构自重T22.8QTZ80型塔机主要技术性能表序号名称单位参数备注1起重力矩N.m8002最大起重量T63工作幅度M56.434起升高度M39/1205起升速度M/min80、406回转速度M/min0.617变幅速度M/min21/428平衡重T13.469结构自重T30．08四、QTZ40型塔机起重幅度特性表幅度3-12.812.8-13.91620263550起重量（t）43.02.521.81.50.768QTZ80型塔机起重幅度特性表幅度2.5-14.4192535414955起重量（t）64．33.0992.0151.6241.2251.05五、基础施工1.基础需平整边长8m×8m的正方形地块，放线并划出中心线几何尺寸,挖到原土或挖到承载力符合要求的土层,并对地基进行夯实、钎探、用水平仪找平,绑扎钢筋骨架（见附图）,预埋塔机螺栓,用仪器检测,保证预埋位置、标高和垂直度符合要求，砼基础四周修筑边坡和排水设施。基础为钢筋砼标号为C30，该基础型式为-1-鞍山兴隆大家庭现场浇筑整体式钢筋混凝土结构，底架支腿固定在砼基础上，斜支撑杆支撑住塔身。（附QTZ80、QTZ40塔吊基础图）2.接地装置塔机保护接地要求必须按规定作，接地装置要符合下列要求:①将接地保护装置的电缆与任何一根主弦杆的螺栓连接并清除螺栓及螺母的涂料。②接地保护避雷器的电阻不得超过4欧母。③接地装置应有专门人员安装，而且测定电阻时要高效精密的仪器，定期检查接线地及电阻。④塔机接地图示（见附图）六、塔机安装拆卸顺序1.将已组装在一起的十字架吊装在基础上，找正后用压板地角螺栓固定好，四个支座水平且平面度误差小于1.5mm。2.将基础节和支撑节连接好与十字梁四个支座用M24高强螺栓连接时，注意标准节有踏步的的一面应与建筑物垂直。3.顶升套架组装好，套在装好的两个塔身节上，注意将爬爪担在标准节的踏步上，液压系统置于塔身后面的一侧，接好临时线。4.将板节与加强节连接好一起与塔身连接在一起，然后将套架水平吊起用销轴将套架与半节连接好，注意销轴上的开口销要装好，然后把引进梁装在小节下端截面水平腹杆上呈前后方向。5.将上转台、下转台、回转支承、回转机构组装好吊起放在小节上，并用塔身螺栓连接好，吊装塔帽前，应分别将吊臂前后拉板及一节拉杆和平衡臂拉杆各一节安装在塔帽上。6.将司机室装在上转台上。7.将平衡臂，起升机构、配电柜、平衡臂拉杆装好，接好各部分所需电线，然后将平衡臂水平吊起与上转台回转塔身后侧平衡臂铰点、用销轴连接好后，再继续起-2-鞍山兴隆大家庭吊使平衡臂后端抬起呈一角度，然后将平衡臂上的两节拉杆与事先装在塔顶上的两节拉杆分别用销轴连接好，然后将平衡臂放平，使拉杆受力。8.吊一块平衡重，放在靠近起升机构一...
