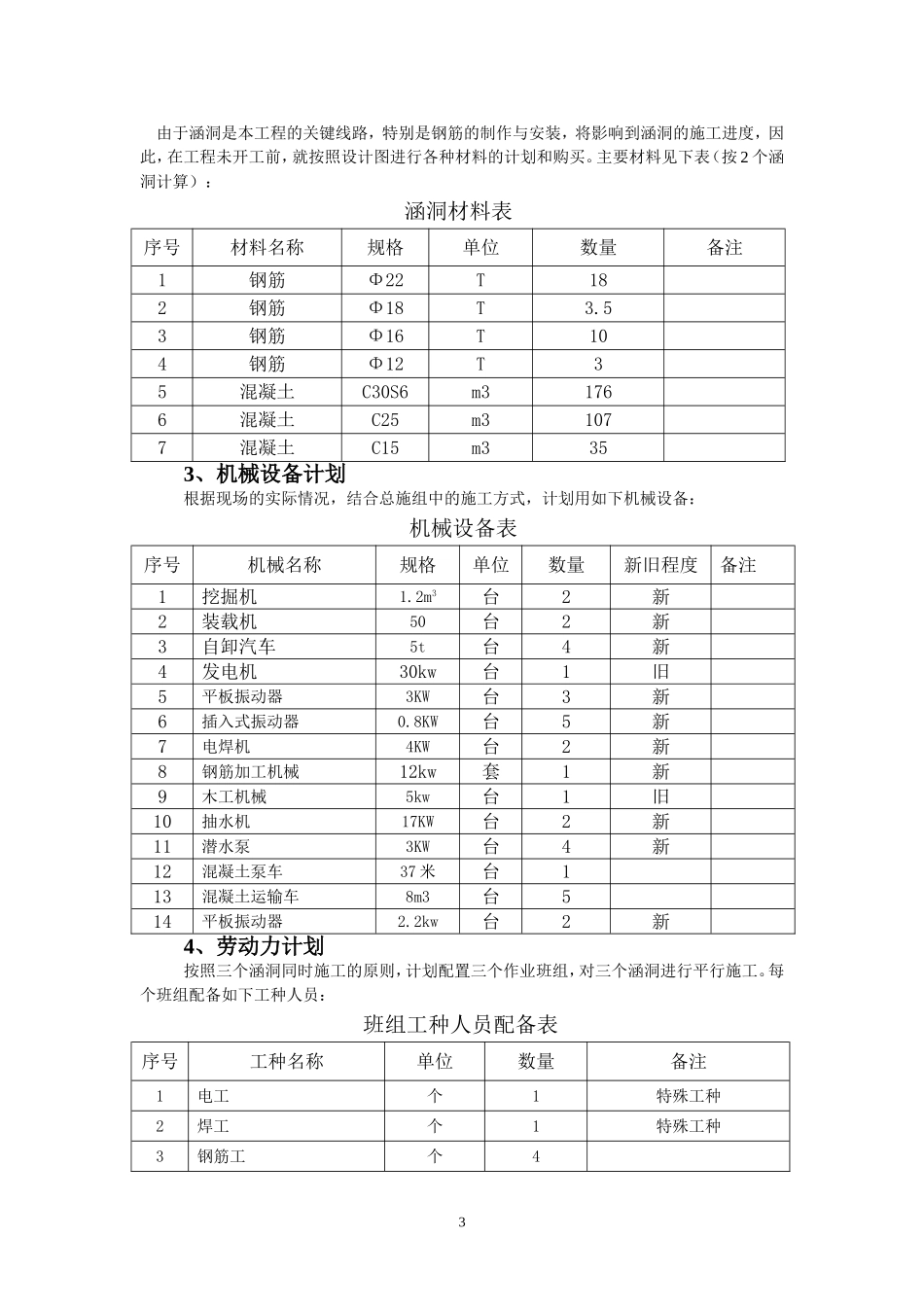

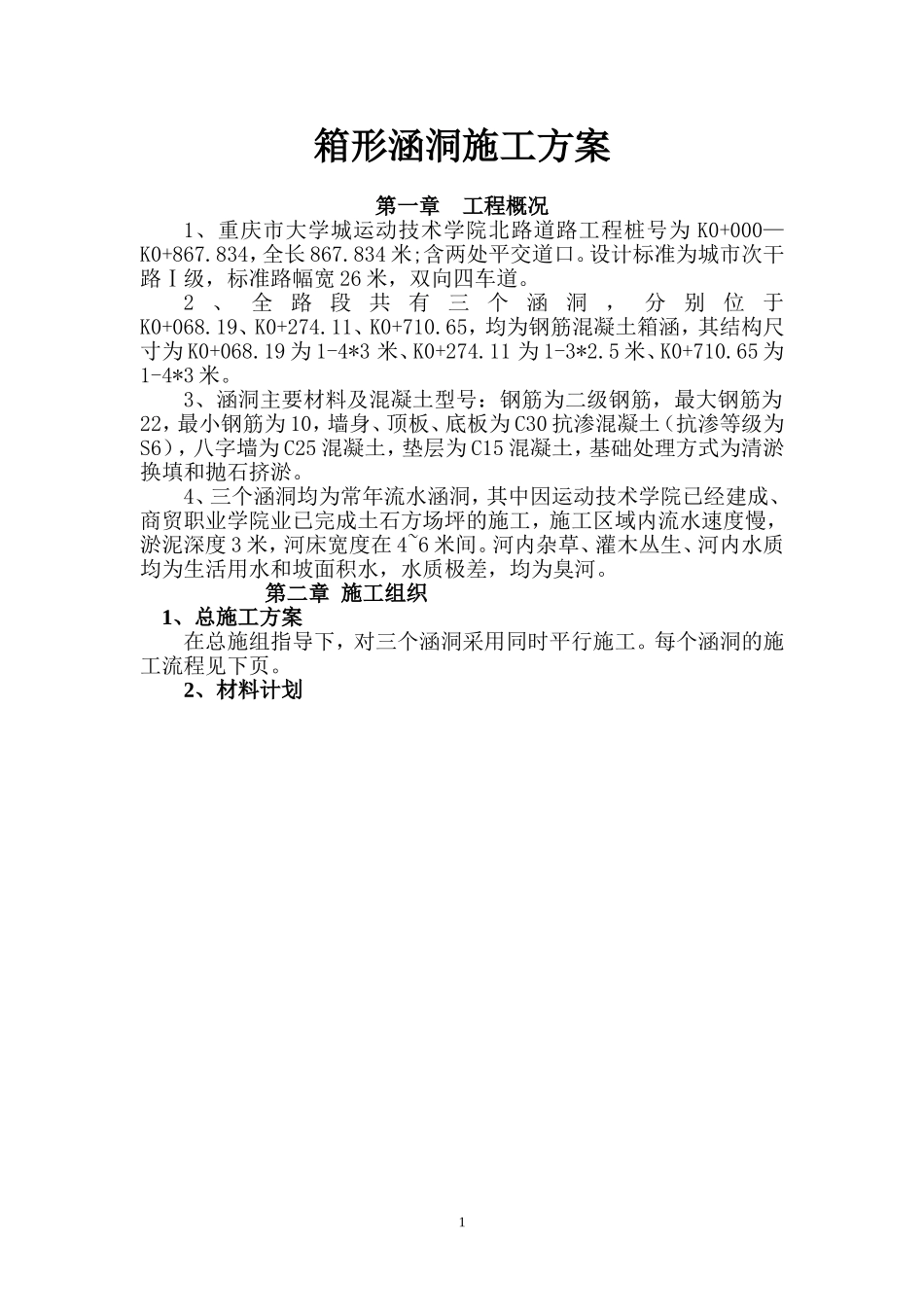

1箱形涵洞施工方案第一章工程概况1、重庆市大学城运动技术学院北路道路工程桩号为K0+000—K0+867.834，全长867.834米;含两处平交道口。设计标准为城市次干路Ⅰ级，标准路幅宽26米，双向四车道。2、全路段共有三个涵洞，分别位于K0+068.19、K0+274.11、K0+710.65，均为钢筋混凝土箱涵，其结构尺寸为K0+068.19为1-4*3米、K0+274.11为1-3*2.5米、K0+710.65为1-4*3米。3、涵洞主要材料及混凝土型号：钢筋为二级钢筋，最大钢筋为22，最小钢筋为10，墙身、顶板、底板为C30抗渗混凝土（抗渗等级为S6），八字墙为C25混凝土，垫层为C15混凝土，基础处理方式为清淤换填和抛石挤淤。4、三个涵洞均为常年流水涵洞，其中因运动技术学院已经建成、商贸职业学院业已完成土石方场坪的施工，施工区域内流水速度慢，淤泥深度3米，河床宽度在4~6米间。河内杂草、灌木丛生、河内水质均为生活用水和坡面积水，水质极差，均为臭河。第二章施工组织1、总施工方案在总施组指导下，对三个涵洞采用同时平行施工。每个涵洞的施工流程见下页。2、材料计划23由于涵洞是本工程的关键线路，特别是钢筋的制作与安装，将影响到涵洞的施工进度，因此，在工程未开工前，就按照设计图进行各种材料的计划和购买。主要材料见下表（按2个涵洞计算）：涵洞材料表序号材料名称规格单位数量备注1钢筋Φ22T182钢筋Φ18T3.53钢筋Φ16T104钢筋Φ12T35混凝土C30S6m31766混凝土C25m31077混凝土C15m3353、机械设备计划根据现场的实际情况，结合总施组中的施工方式，计划用如下机械设备：机械设备表序号机械名称规格单位数量新旧程度备注1挖掘机1.2m3台2新2装载机50台2新3自卸汽车5t台4新4发电机30kw台1旧5平板振动器3KW台3新6插入式振动器0.8KW台5新7电焊机4KW台2新8钢筋加工机械12kw套1新9木工机械5kw台1旧10抽水机17KW台2新11潜水泵3KW台4新12混凝土泵车37米台113混凝土运输车8m3台514平板振动器2.2kw台2新4、劳动力计划按照三个涵洞同时施工的原则，计划配置三个作业班组，对三个涵洞进行平行施工。每个班组配备如下工种人员：班组工种人员配备表序号工种名称单位数量备注1电工个1特殊工种2焊工个1特殊工种3钢筋工个444木工个35混凝土工个36普工个4合计16第三章施工方法及技术措施针对涵洞水中施工作业特点和涵洞的施工流程，在常规施工的同时，增加了水中围堰施工。现针对K0+710.65进行方案论述。1、测量放线根据设计图给出的涵洞轴线坐标，进行测量放线。使用的仪器和设备见下表测量设备表序号设备名称型号单位数量1全站仪KTS-400套12自动安平水准仪KL-20套13钢卷尺5米把24钢尺50米把15菱镜30mm，2.15米把16菱镜30mm，5米把17塔尺5米把18对讲机3kw个5按照施工区域，进行平面位置的施工放线，确定出涵洞的周边界线。同时，根据涵底流水面设计高程，放出开挖边坡线；根据围堰区域，放出围堰范围线。在进行测量放线前，按照测量规范进行控制点测量及调差，并将测量成果报监理复核后方才投入使用。对每个涵洞，单独成立控制网，以确保涵洞轴线、高程准确无误。在涵洞的四周，制作四个控制点。控制点的制作采用φ18钢筋埋于混凝土内，钢筋上制作成十字，混凝土用C15，使控制点不易扰动和沉降。对基底高程，根据设计图中的流水面高程，反算出基底高程。根据流水坡度，反算出涵洞进出口基底、涵底的高程。在进行坐标放样时，对施工现场进行钢尺复核，在确保其几何尺寸满足设计要求。测量精度及操作程度，应满足现行相关规范要求。2、施工便道和临时用电施工便道的修建，以方便机械设备自由进出场为目的，同时兼顾合同段内土石方开挖。计划从K0+820起，向K0+000方向，沿运动技术学院一侧人行道上修建一条宽5米的施工便道。在修建施工便道时，考虑到路线纵断面高程中的填挖值、人行道的雨、污水管位置和井口高程等诸多因素，以达到不影响路线标高、不影响人行道的污雨水管建设。5同时，施工便道与路线土石方施工的进度，作适时调整，并随时对便道进行维修，以保证各种原材料、机械的正常进出，不耽误涵洞的正常进度。在业主指定的三相电接口处，沿公路红线范围外，搭设临时用电。其用电总功率控制在70kw以内，计划在业主指定的三相电接口...
