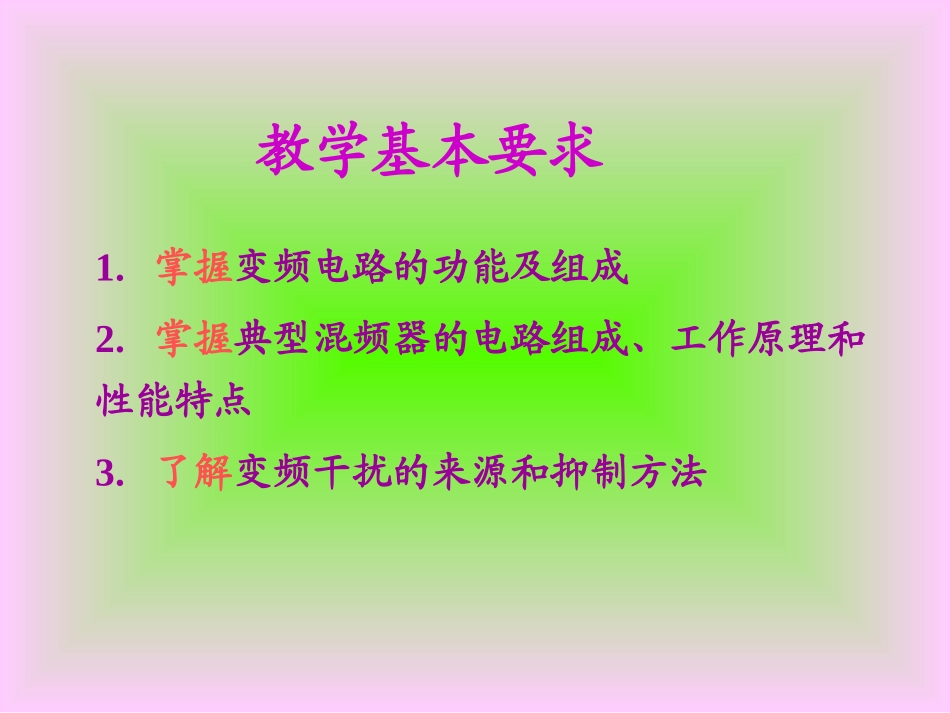

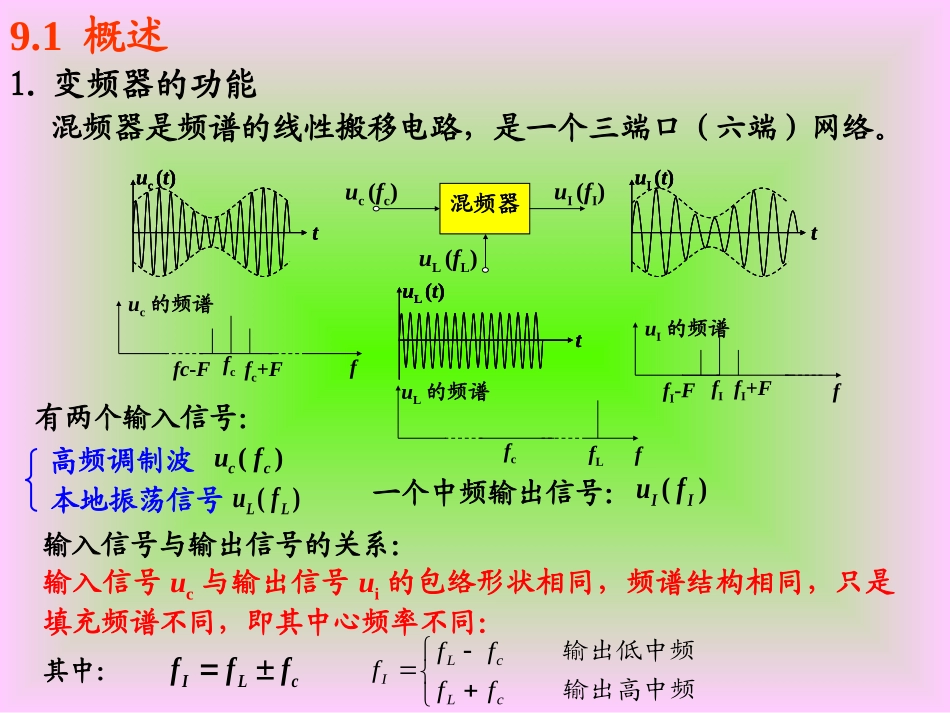

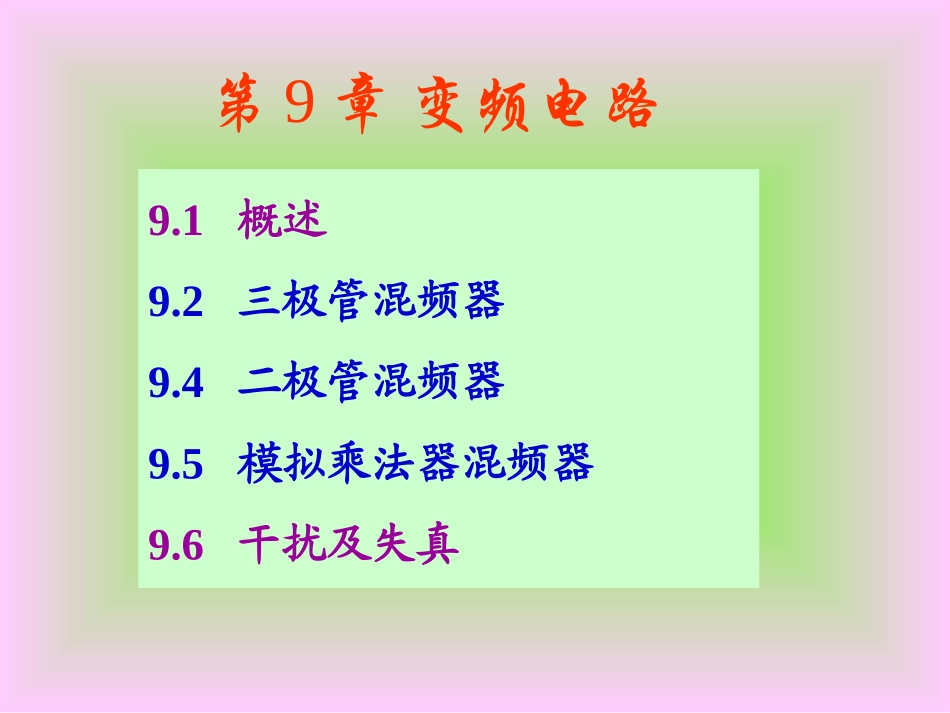

第9章变频电路9.1概述9.2三极管混频器9.4二极管混频器9.5模拟乘法器混频器9.6干扰及失真教学基本要求1.掌握变频电路的功能及组成2.掌握典型混频器的电路组成、工作原理和性能特点3.了解变频干扰的来源和抑制方法1.变频器的功能混频器是频谱的线性搬移电路，是一个三端口（六端）网络。本地振荡信号)(LLfu一个中频输出信号：)(IIfu输入信号与输出信号的关系：输入信号uc与输出信号ui的包络形状相同，频谱结构相同，只是填充频谱不同，即其中心频率不同：cLIfff其中：输出高中频输出低中频cLcLIfffff9.1概述uc(fc)uL(fL)uI(fI)混频器tuc(t)tuI(t)tuL(t)有两个输入信号：高频调制波)(ccfufcfc+Ffc-Ffuc的频谱fcfLfuL的频谱fIfI+FfI-FfuI的频谱tuc(t)tuc(t)tuL(t)tuL(t)tuI(t)tuI(t)混频器是频谱的线性搬移电路，完成频谱线性搬移功能的关键是获得两个输入信号的乘积项，具有这个乘积项，就可以实现所需的频谱线性搬移功能。2ΩmaxωI=ωL-ωc乘法器带通滤波器输入已调波：ttUuccccoscostUuLLLcos两信号的乘积项：tttUUtttUUucLcLLcLcLcI)cos()cos(cos21coscoscos2.混频器的基本工作原理：ωLuLωL-ωcωL+ωcuI本振信号:ucωc如果带通滤波器的中心频率为cLI,带宽max2B则经带通滤波器的输出为：ttUttUUttUUuIILccLLcIcoscoscoscos21)cos(cos21IuIucuL可见：输出中频信号uI的包络形状没有变化，只是填充频率由ωc变化成ωL-ωc=ωIuLuc非线性元件带通滤波器(1)调幅(DSB为例)uΩ乘法器带通滤波器uDSBuo2Ωmaxωo（2）检波uDSB乘法器低通滤波器uouΩΩmax（3）混频uDSB=uc乘法器uL带通滤波器uIωI=ωL-ωcωLωc3.振幅调制、检波与混频器的相互关系ωI=ωL-ωC2Ωmax因为混频器常作为超外差接收系统的前级，对接收机整机的噪声系数影响大。所以希望混频级的越小越好。nF(1)变频增益：变频电压增益:sIuUUA输入高频电压振幅输出中频电压振幅变频功率增益:cIPPGP(2)噪声系数:噪声功率比输出端中频信号噪声功率比输入端高频信号//0nInicnPPPPF4.混频器主要性能指标(3)失真与干扰变频器的失真主要有:频率失真非线性失真(4)选择性在混频器中，由于各种原因总会混入很多与中频频率接近的干扰信号，为了抑制不需要的干扰，要求中频输出回路具有良好的选择性，矩形系数趋近于1。1.工作原理混频器原理性电路Vbb为直流偏置电压，Us为输入信号，uL为本振信号。集电极回路调谐于中频ωI。9.2晶体三极管混频器一个大信号和一个小信号同时作用于非线性元件晶体三极管在Vbb，uL和us的作用下工作于非线性状态。由于us很小，可以认为晶体管的工作点在Vbb+uL的作用下发生变化。在每一个工作点，对us来说都是工作于线性状态，只不过不同的工作点其线性参量不同。这种随时间变化的参量称为时变参量。电路的输入条件是：us=Usmcosωst为小信号uL=ULmcosωLt为大信号ULm>>UsmSo：三级管的集电极电流ic是在Vbb，uL和us的共同作用下产生的。2.晶体三极管混频器的时变参量分析（1）混频器的时变参量表示式因为：coscosbebbLmLsmsuVUtUt()cbeceifuu、因为us的值很小，在us的变化范围内正向传输特性是线性的。所以，可以将函数ic=f(ube)在时变偏压Vbb+uL(t)上展开成泰勒级数，则21()()()()()2cbbLbbLsbbLsifVutfVututfVutut对于小信号us，其高阶导数很小，可近似为：()()()cbbLbbLsifVutfVutut式中：f[Vbb+uL(t)]为ube=Vbb+uL(t)时集电极电流；()bebbLuVut()bbLbeicfVutgu()cbeifu因为uce对ic的影响远小于ube对ic的影响，于是：正向传输特性为ube=Vbb+uL(t)时晶体三极管的跨导。（2）输入us后产生的混频电流在输入信号us(t)=Usmcosωst作用下，集电极电流为：01201210120122()()()(coscos2)(coscos2)coscoscos2coscos()2cos()cos(2)cos(2222cbbLbbLsccmLcmLLLsmsccmLcmLsmsLsLsLsLsifVutfVututIItItggtgtUtgIItItUgttgggtt...
