第九章 电磁感应测试题

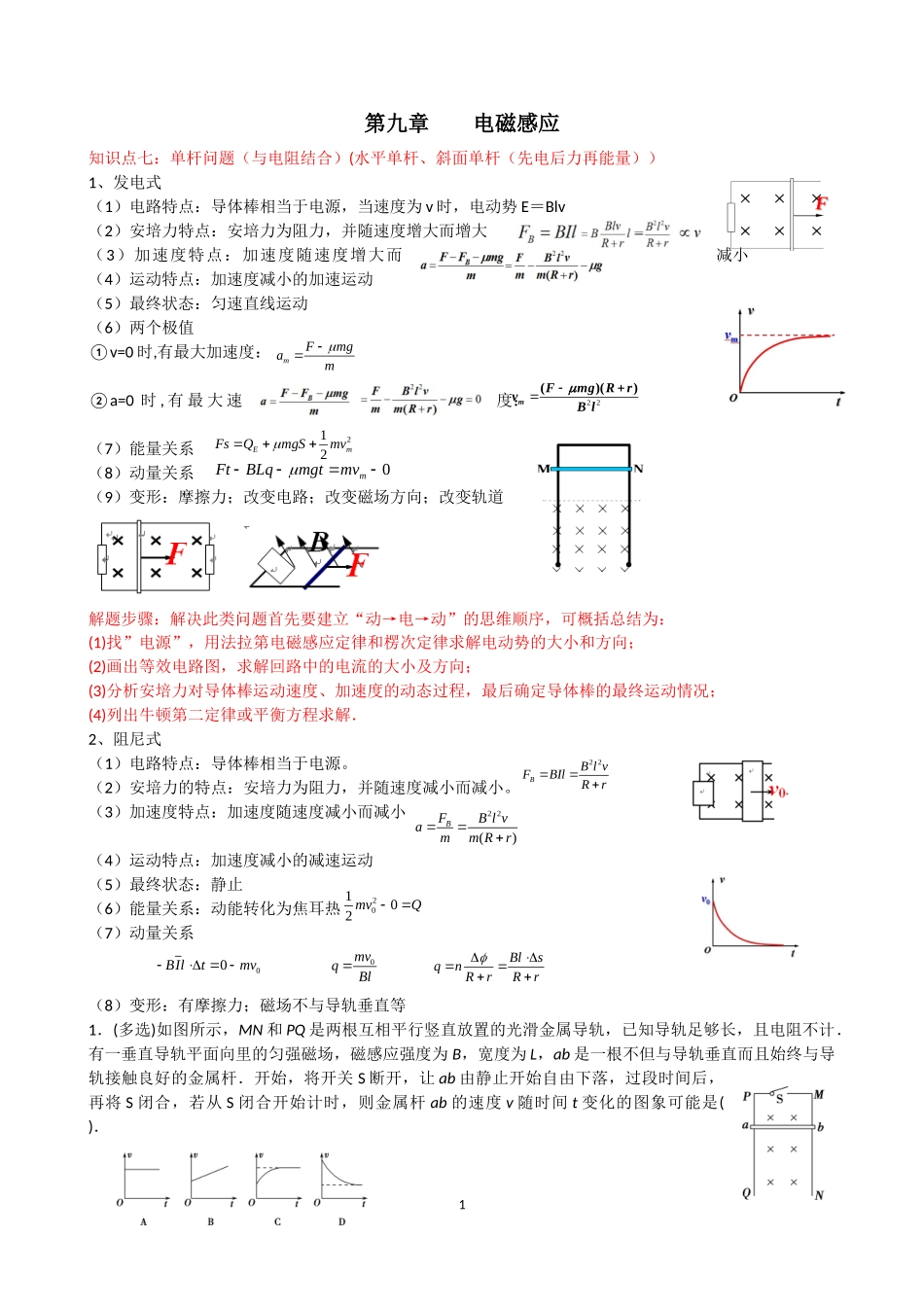

第九章 电磁感应知识点七：单杆问题（与电阻结合）(水平单杆、斜面单杆（先电后力再能量））1、发电式（1）电路特点：导体棒相当于电源，当速度为 v 时，电动势 E＝Blv （2）安培力特点：安培力为阻力，并随速度增大而增大（3）加速度特点：加速度随速度增大而减小（4）运动特点：加速度减小的加速运动（5）最终状态：匀速直线运动（6）两个极值①v=0 时,有最大加速度：②a=0 时 , 有 最 大 速度： （7）能量关系（8）动量关系（9）变形：摩擦力；改变电路；改变磁场方向；改变轨道 解题步骤：解决此类问题首先要建立“动→电→动”的思维顺序，可概括总结为：(1)找”电源”，用法拉第电磁感应定律和楞次定律求解电动势的大小和方向；(2)画出等效电路图，求解回路中的电流的大小及方向；(3)分析安培力对导体棒运动速度、加速度的动态过程，最后确定导体棒的最终运动情况；(4)列出牛顿第二定律或平衡方程求解．2、阻尼式（1）电路特点：导体棒相当于电源。（2）安培力的特点：安培力为阻力，并随速度减小而减小。（3）加速度特点：加速度随速度减小而减小 （4）运动特点：加速度减小的减速运动（5）最终状态：静止（6）能量关系：动能转化为焦耳热（7）动量关系（8）变形：有摩擦力；磁场不与导轨垂直等1．(多选)如图所示，MN 和 PQ 是两根互相平行竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计．有一垂直导轨平面向里的匀强磁场，磁感应强度为 B，宽度为 L，ab 是一根不但与导轨垂直而且始终与导轨接触良好的金属杆．开始，将开关 S 断开，让 ab 由静止开始自由下落，过段时间后，再将 S 闭合，若从 S 闭合开始计时，则金属杆 ab 的速度 v 随时间 t 变化的图象可能是( )．1mFmgam2 2()()mFmgRrvB l212EmFsQmgSmv0mFtBLqmgtmv2 2()BFB l vamm Rr2 2BB l vFBIlRr20102 mvQ00BIltmv  0mvqBlBlsqn RrRr答案 ACD2、（单选）如图所示，足够长平行金属导轨倾斜放置，倾角为 37 °，宽度为 0.5 m，电阻忽略不计，其上端接一小灯泡，电阻为 1 Ω.一导体棒 MN 垂直于导轨放置，质量为 0.2 kg，接入电路的电阻为 1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为 0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为 0.8 T．将导体棒 MN 由静止释放，运动一段时间后，小灯泡稳定发光，此后...
