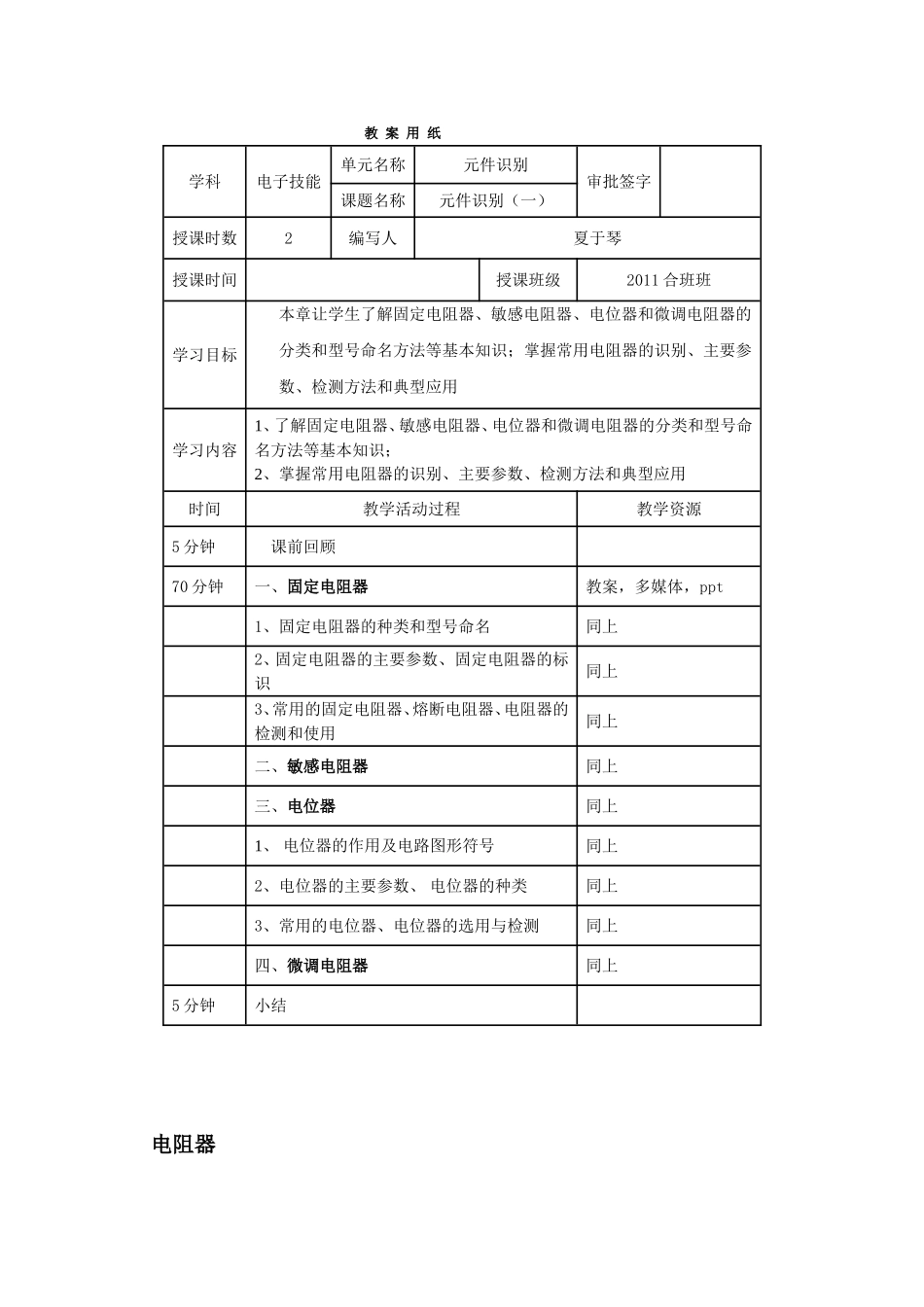

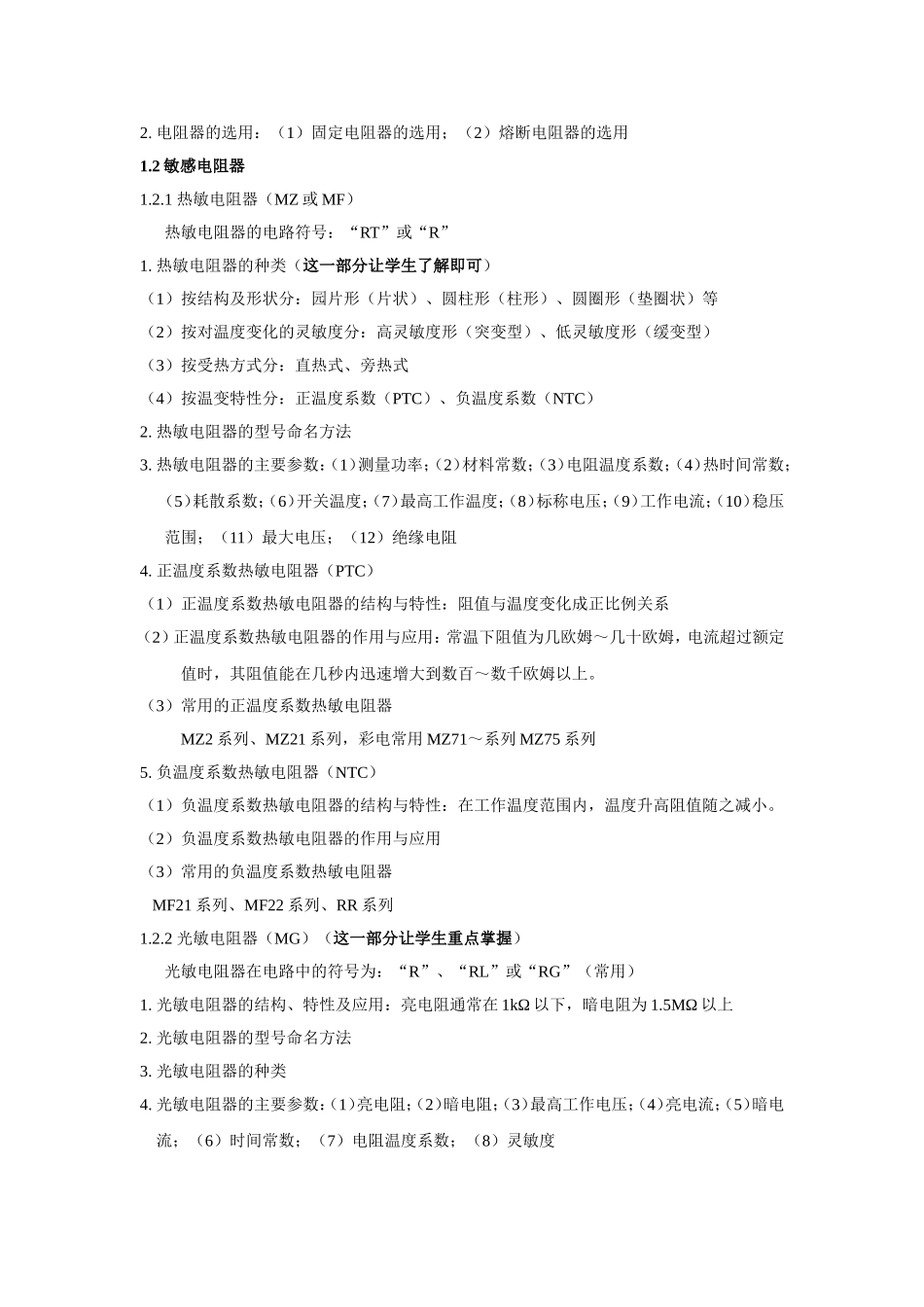

教案用纸学科电子技能单元名称元件识别审批签字课题名称元件识别（一）授课时数2编写人夏于琴授课时间授课班级2011合班班学习目标本章让学生了解固定电阻器、敏感电阻器、电位器和微调电阻器的分类和型号命名方法等基本知识；掌握常用电阻器的识别、主要参数、检测方法和典型应用学习内容1、了解固定电阻器、敏感电阻器、电位器和微调电阻器的分类和型号命名方法等基本知识；2、掌握常用电阻器的识别、主要参数、检测方法和典型应用时间教学活动过程教学资源5分钟课前回顾70分钟一、固定电阻器教案，多媒体，ppt1、固定电阻器的种类和型号命名同上2、固定电阻器的主要参数、固定电阻器的标识同上3、常用的固定电阻器、熔断电阻器、电阻器的检测和使用同上二、敏感电阻器同上三、电位器同上1、电位器的作用及电路图形符号同上2、电位器的主要参数、电位器的种类同上3、常用的电位器、电位器的选用与检测同上四、微调电阻器同上5分钟小结电阻器一、讲授新课1.1固定电阻器1.1.1固定电阻器的种类和型号命名（多媒体或实物展示，让学生了解即可）1.1.2固定电阻器的主要参数（这一部分让学生重点掌握）1.标称阻值――电阻器上标注的阻值。电阻器的标称阻值有E24系列和E12系列。2.额定功率――在一定条件下（如规定的温升），电阻器在直流或交流电路中长期工作时所能承受的最大功率。电阻器的额定标称功率通常分为1/16W、1/8W、1/4W、1/2W、1W、2W、3W、4W、5W、10W等，其中1/8W和1/4W的电阻器较为常用。3.允许误差――电阻器误差允许的范围。普通电阻器的允许误差为±5％、±10％、±20％。如E24系列电阻器的允许误差为±5％，E12系列电阻器的允许误差为±10％。高精度电阻器的允许误差为±1％、±0.5％。1.1.3固定电阻器的标识（这一部分让学生重点掌握）1.直标法，如（1.5±5％）KΩ；2.文字符号法如3R3K，表示（3.3±10％）Ω；3.色标法，色环电阻，如普通电阻棕、绿、红、银表示阻值是15×100Ω即1.5KΩ，误差为±10％的电阻1.1.4常用的固定电阻器（这一部分让学生了解即可）1.碳膜电阻器；2.金属膜电阻器；3.氧化膜电阻器；4.合成膜电阻器；5.化学沉积膜电阻器；6.有机实心电阻器；7.无机实心电阻器；8.金属玻璃釉电阻器；9.绕线电阻器；10.排电阻器（这一部分让学生重点掌握，为单片机等应用奠定基础）1.1.5熔断电阻器1.可恢复式熔断电阻器2.一次性熔断电阻器：（1）绕线式熔断电阻器；（2）膜式熔断电阻器1.1.6电阻器的检测和使用1.电阻器的检测序号（用数字表示）分类（用数字、字母表示）材料（用数字表示）主称（用字母R或RP表示）2.电阻器的选用：（1）固定电阻器的选用；（2）熔断电阻器的选用1.2敏感电阻器1.2.1热敏电阻器（MZ或MF）热敏电阻器的电路符号：“RT”或“R”1.热敏电阻器的种类（这一部分让学生了解即可）（1）按结构及形状分：园片形（片状）、圆柱形（柱形）、圆圈形（垫圈状）等（2）按对温度变化的灵敏度分：高灵敏度形（突变型）、低灵敏度形（缓变型）（3）按受热方式分：直热式、旁热式（4）按温变特性分：正温度系数（PTC）、负温度系数（NTC）2.热敏电阻器的型号命名方法3.热敏电阻器的主要参数：（1）测量功率；（2）材料常数；（3）电阻温度系数；（4）热时间常数；（5）耗散系数；（6）开关温度；（7）最高工作温度；（8）标称电压；（9）工作电流；（10）稳压范围；（11）最大电压；（12）绝缘电阻4.正温度系数热敏电阻器（PTC）（1）正温度系数热敏电阻器的结构与特性：阻值与温度变化成正比例关系（2）正温度系数热敏电阻器的作用与应用：常温下阻值为几欧姆～几十欧姆，电流超过额定值时，其阻值能在几秒内迅速增大到数百～数千欧姆以上。（3）常用的正温度系数热敏电阻器MZ2系列、MZ21系列，彩电常用MZ71～系列MZ75系列5.负温度系数热敏电阻器（NTC）（1）负温度系数热敏电阻器的结构与特性：在工作温度范围内，温度升高阻值随之减小。（2）负温度系数热敏电阻器的作用与应用（3）常用的负温度系数热敏电阻器MF21系列、MF22系列、RR系列1.2.2光敏电阻器（MG）（这一部分让学生重点掌握）光敏电阻器在电路中的符号为：“R”、“RL”或“RG”（...
