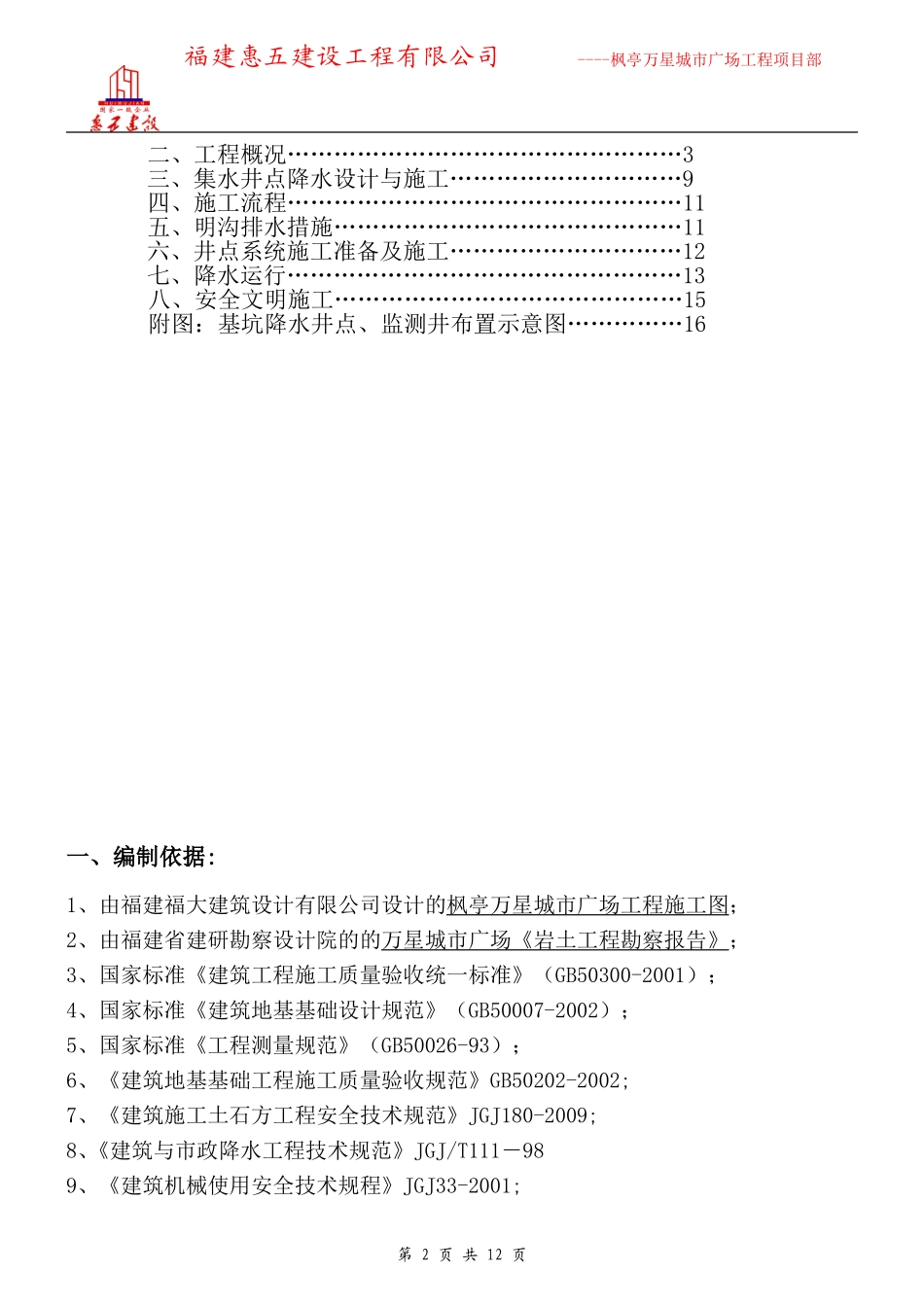

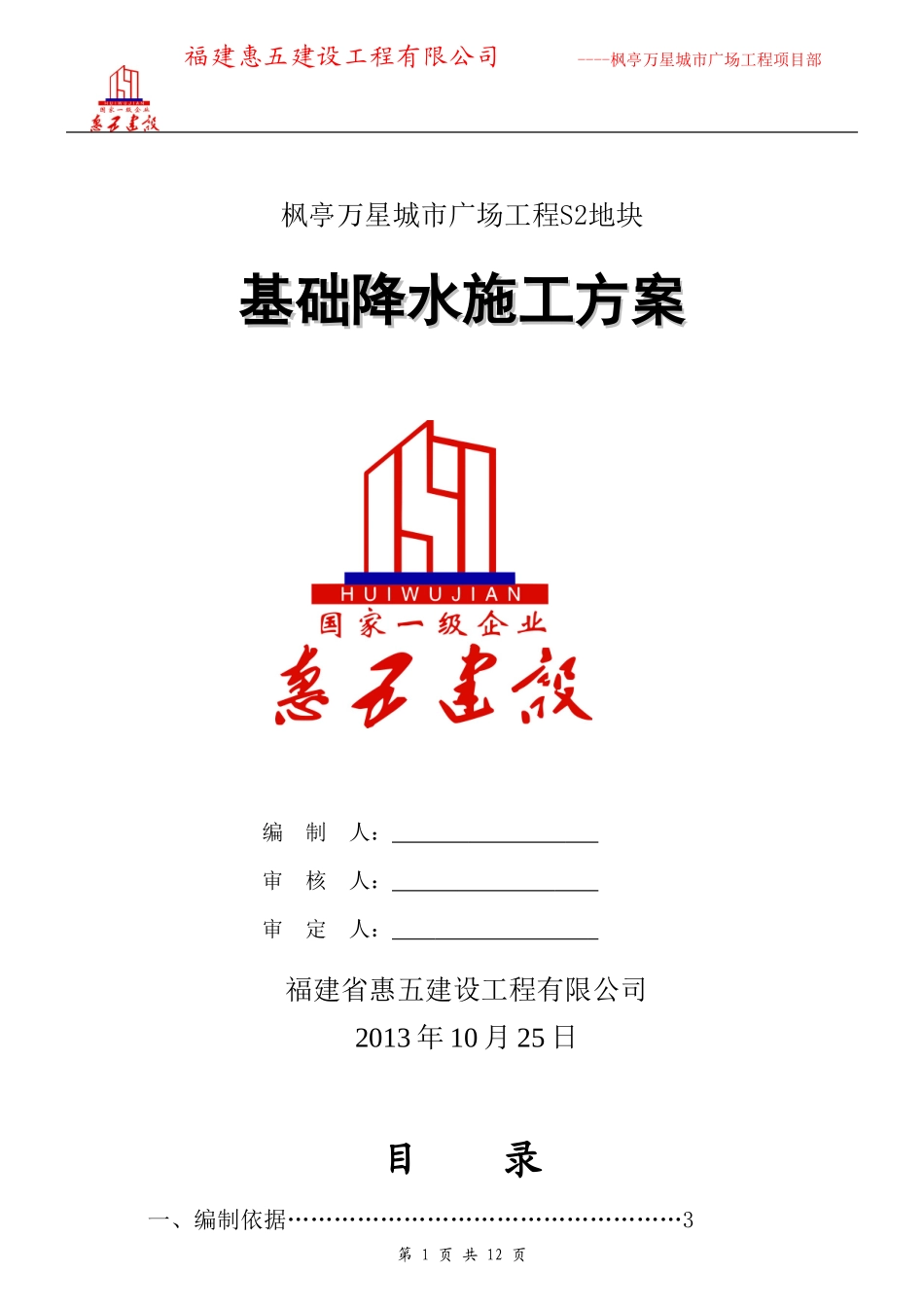

福建惠五建设工程有限公司----枫亭万星城市广场工程项目部枫亭万星城市广场工程S2地块基础降水施工方案基础降水施工方案编制人：审核人：审定人：福建省惠五建设工程有限公司2013年10月25日目录一、编制依据……………………………………………3第1页共12页福建惠五建设工程有限公司----枫亭万星城市广场工程项目部二、工程概况……………………………………………3三、集水井点降水设计与施工…………………………9四、施工流程……………………………………………11五、明沟排水措施………………………………………11六、井点系统施工准备及施工…………………………12七、降水运行……………………………………………13八、安全文明施工………………………………………15附图：基坑降水井点、监测井布置示意图……………16一、编制依据:1、由福建福大建筑设计有限公司设计的枫亭万星城市广场工程施工图；2、由福建省建研勘察设计院的的万星城市广场《岩土工程勘察报告》；3、国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；4、国家标准《建筑地基基础设计规范》（GB50007-2002）；5、国家标准《工程测量规范》（GB50026-93）；6、《建筑地基基础工程施工质量验收规范》GB50202-2002;7、《建筑施工土石方工程安全技术规范》JGJ180-2009;8、《建筑与市政降水工程技术规范》JGJ/T111－989、《建筑机械使用安全技术规程》JGJ33-2001;第2页共12页福建惠五建设工程有限公司----枫亭万星城市广场工程项目部10、《施工现场临时用电安全技术规范》JGJ46-2005;二、工程概况1、工程概况1.1工程地点位于莆田市仙游县枫亭镇，其东侧为G324国道，西侧为蔡襄路，南侧为X243县道，北侧为山立学校及山立实业公司。拟建工程用地面积约为35702㎡，总建筑面积为142927.63㎡，其地上建筑面积为116676.63㎡，地下建筑面积26251㎡(1～7#住宅楼和综合楼下部满铺一层地下室，高度约为3.9m)，主要由S1地块7栋4F-28F的住宅楼(编号为1～7#)、S2地块1栋4F-20F的综合楼组成，拟建工程最大高度约为99.95m，设计地坪整平高程为9.70-11.05m(±0.00)(黄海高程，下同)，拟采用天然地基基础和桩基础，地下水在地表下–0.3～–0.8m，地下水为潜水，补给方式为雨水和居民排污水影响，基础埋深–4.5～-5.85m之间。1.2工程平面示意图：塔塔塔电梯电梯电梯电梯电梯电梯电梯塔电梯塔塔电梯塔电梯塔1.3工程概况一览表工程名称枫亭万星城市广场施工单位福建省惠五建设工程有限公司建设单位福建省仙游万星置业有限公司设计单位福建福大建筑设计有限公司监理单位福建省新茂泰工程项目管理有限公司第3页共12页福建惠五建设工程有限公司----枫亭万星城市广场工程项目部勘察单位福建省建研勘察设计院建筑面积以实际完成建筑面积结构类型框剪结构工程造价约2亿元建筑层数S2地块7栋4F-28F的住宅楼(编号为1～7#)、S1地块1栋4F-20F的综合楼（地下室一层）建筑高度最大高度约为99.95m（地下室3.9m，地上99.9m）工程地点莆田市仙游县枫亭镇总工期历天开工日期2013年月日竣工日期2015年月日2、地质条件①层素填土：灰白色、灰黄色，稍湿～湿，松散～稍密，以回填的砂、粘性土、碎石为主，局部含块石，均匀性较差，据现场了解，堆填时间不足半年，未完成自重固结。厚度为0.40～2.70m，厚度较薄，平均厚度为1.45m；层顶高程为6.74～9.03m，平均为7.77m，层面起伏较小。②层粉质粘土：黄褐色、红褐色、灰褐色等，湿～饱和，呈可塑～硬塑状态。厚度为0.50～3.30m，平均厚度为1.93m，厚度变化较小；层顶高程为5.66～7.97m，平均为6.60m，层面起伏较小。③层中细砂：浅灰、灰色，饱和，呈松散～稍密状态。以中细粒石英砂为主，成分主要为石英、云母等矿物颗粒，砂质较纯，石英颗粒呈次棱角状，分选性较好，级配较差，属中压缩性土，局部地段相变为砾砂。厚度为0.60～2.20m，厚度较薄，平均厚度为1.43m；层顶高程为5.24～6.13m，平均为5.71m，层面起伏较小；层顶埋深为0.80～2.60m。④层卵石：灰白色、灰褐色，饱和，呈松散～中密状态，该层以卵石为主。厚度为1.80～7.50m，平均厚度为3.38m，厚度变化较大；层顶高程为3.29～5.60m，...
