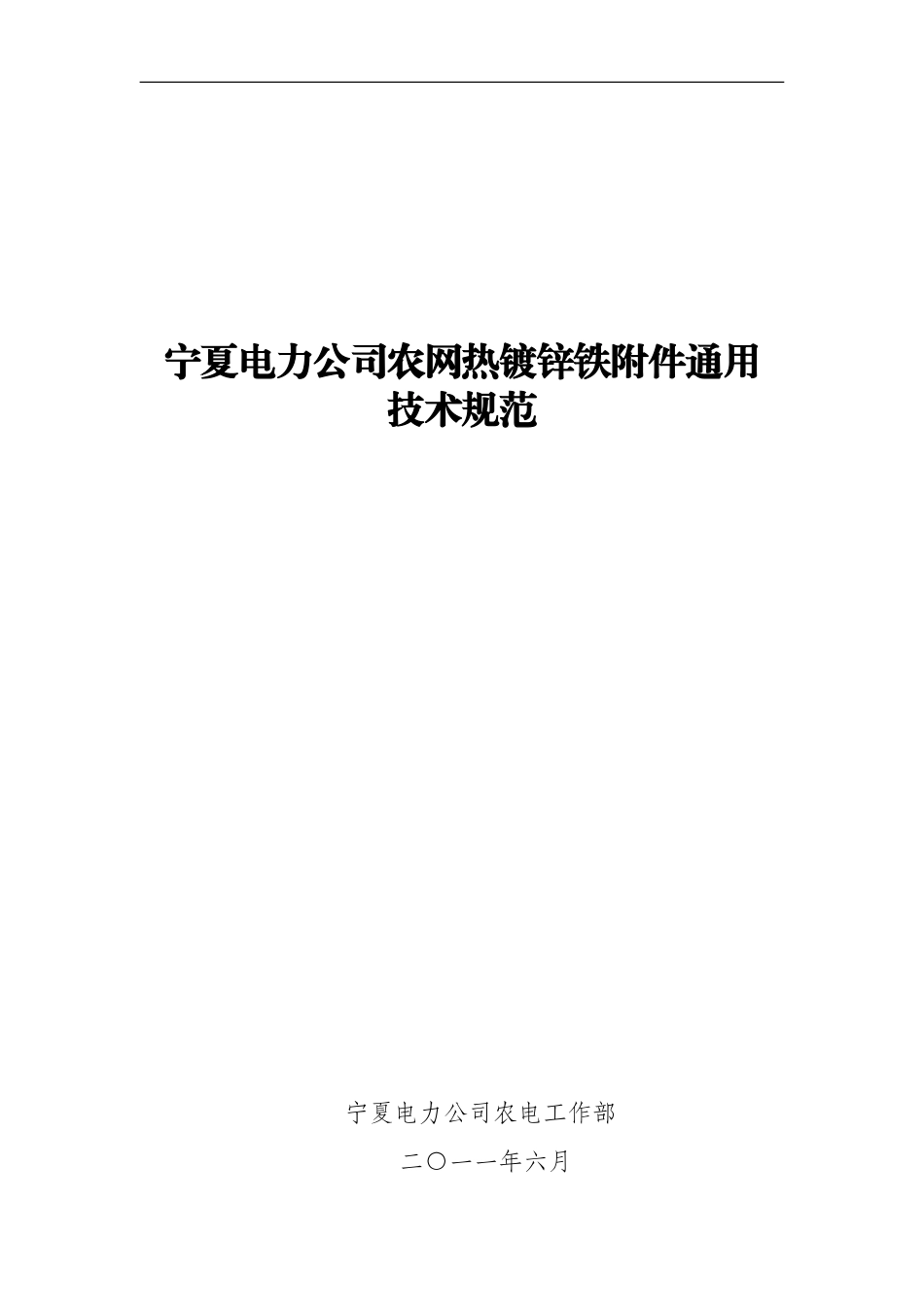

宁夏电力公司农网热镀锌铁附件通用技术规范宁夏电力公司农电工作部二○一一年六月目录1、总则………………………………………………………………12、标准适用范围………………………………………………………13、主要参照标准………………………………………………………14、技术性能要求………………………………………………………15、原材料……………………………………………………………1-96、铁附件加工…………………………………………………………97、焊接……………………………………………………………9-118、钢铁热件镀锌层…………………………………………………11-1210、需求部分……………………………………………………………1611、附铁件规格型号表………………………………………………16-241热镀锌铁附件通用技术规范1总则1.1、本技术规范适用于宁夏电力公司（以下简称“公司”）农网热镀锌铁附件它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求。1.2、本技术规范提出的是最低限度的技术要求，并未对技术做出规定，也未充分引述有关标准和规范的条文，卖方应提出供符合本规范书和工业标准的优质产品。1.3如果卖方没有以书面形式对本协议书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。1.4本设备技术规范所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5本设备技术规范经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。1.6本技术规范未尽事宜，由买、卖双方协商确定。21.7本技术规范一式三份，建设单位1份，运行单位1份，供货单位1份。2适用范围本规范适用于农网10kV及以下电力线路铁附件主要采用角钢、槽钢、扁钢、圆钢、钢板制造、紧固件和丝件等热浸镀锌防腐的电力铁附件的加工制造。3主要参照标准GBT228-2002金属拉申试验方法GB232金属弯曲试验方法GB/T700-2008GB/T706-2008热轧等边角钢、槽钢、扁钢、圆钢、钢板尺寸、外形、重量及允许偏差JGJ81-2002建筑钢结构焊接规程GB222-2006钢的化学采样方法GBT470-2008锌锭4技术性能要求产品应符合本标准要求,或按设计图纸制造.5原材料-(钢材料)5.1钢材采用Q235碳素纲,屈服点大于等于235Mpa,伸长率大于等于26Mpa,。5.2热轧圆钢热轧圆钢的验收标准参见GB/T702-86。35.2.1规格、尺寸检验截面尺寸及允许偏差：圆钢直径d（mm）允许偏差（mm）精度组别1组2组3组5.5～7±0.20±0.30±0.40＞7～20±0.25±0.35±0.40＞20～30±0.30±0.40±0.50＞30～50±0.40±0.50±0.60长度及允许偏差：钢类圆钢直径(mm)长度(m)普通钢≤254～10＞253～9优质钢全部规格2～6工具钢＞751～65.2.2外形检验5.2.2.1钢材弯曲度每米不得大于5mm.总弯曲度不得大于总长度的0.5%。5.2.2.2圆钢在同一截面的直径差不得大于直径公差的0.7倍。5.2.2.3钢材两端的切斜度和突出部分不得大于直径或边长的1/2.5.2.3质量（重量）检验钢材通常按实际质量验收。经供需双方协议并在在合同中注明的按理论质量验收。5.2.4标记示例用45钢锻成的直径为150mm允许偏差为1组的圆钢，其标记为：4圆钢150-1-GB/T908-8745-GB/T699-19995.3热轧扁钢5.3.1热轧扁钢的验收标准参见GB/T704-88.5.3.2规格、尺寸检验5.3.2.1截面尺寸及允许偏差①扁钢的截面尺寸按个关的规定进行核对。更具双方要求，并经供需双方协议供应的规格之间的其他尺寸的扁钢，其允许偏差按相邻较大尺寸扁钢的规定。②扁钢的截面尺寸允许偏差按规定进行核对。在同一截面任意两点测量的厚度差不得大于厚度公差的50%.截面尺寸允许偏差宽度(mm)厚度(mm)尺寸允许偏差尺寸允许偏差普通级较高级普通级较高级10～50+0.5-1.0+0.3-0.93～16+0.3-0.5+0.2-0.4＞50～75+0.6-1.3+0.4-1.2＞75～100+0.9-1.8+0.7-1.7＞16～60+1.5%-1.0%+1.0%-2.5%＞100～150+1.0%-2.0%+0.8%-1.8%5.3.2.2长度极允许偏差①普通钢第1组（理论质量≤19gk/m扁钢……………………….3～9m第2组（理论质量≤19gk/m扁钢……………………….3～7m5②优质钢全部规格尺寸扁钢……………………………………….2～6m根据供需双方协议并在合同中...
