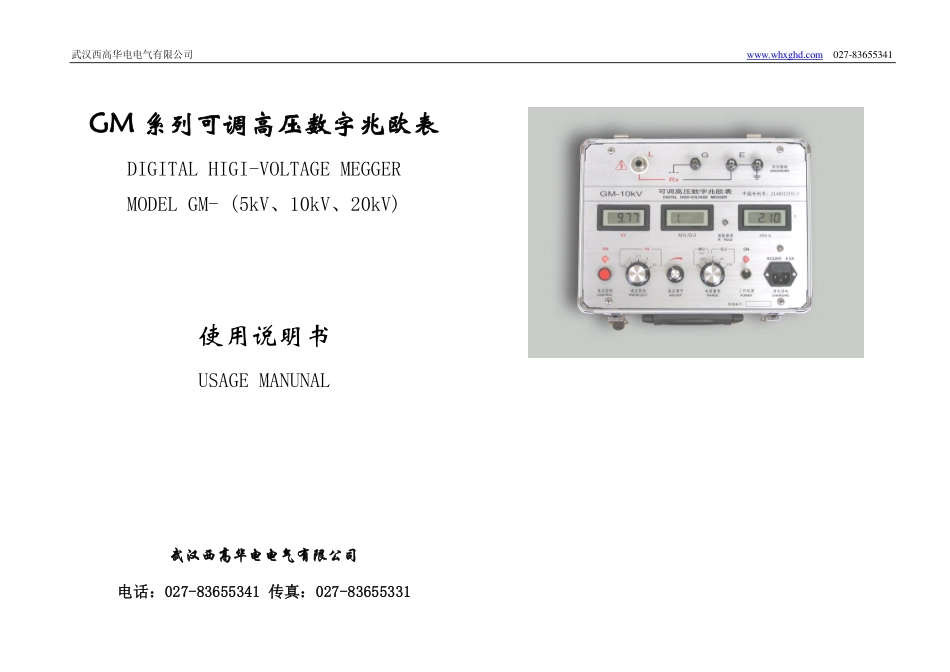

武汉西高华电电气有限公司www.whxghd.com027-83655341GM系列可调高压数字兆欧表DIGITALHIGI-VOLTAGEMEGGERMODELGM-(5kV、10kV、20kV)使用说明书USAGEMANUNAL武汉西高华电电气有限公司电话：027-83655341传真：027-836553312用前须知1,使用本仪器一定要首先接好安全接地线！！因为本仪器测试电压高，出力强，被测量对象往往又带有工频泄漏或感应上高压干扰电能，这些电能可能足以对人身与设备安全造成危险！！2，请不要采用人工放电方式检查仪表！！在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路打火放电的强烈电脉冲波如果窜入仪表，它有损仪表内的集成电路！！本仪表是1996~97年中国电器科学研究院应我国武汉高压研究院、广东省电力部门等提出需要解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。它具有下列特点：1,具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。2，测试电源的短路电流＞5mA最大15mA。适应大容量、大电感的测试。3，电阻测量范围宽广，从0.5MΩ～200000MΩ（GM-20kV型至2000000GΩ），读数准确、分辨力高。4,测试电源的电压范围宽广，可选择0.25、0.5、1、2.5、5、10、20kV，也可从0V平滑调起连续调节到需要的电压。5，具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。一，主要技术性能1.产品规格型号测试电压*电压准确度短路电流GM-5kV0.25、0.5、1、2.5、5kV±（5%+10V）＞8mAGM-10kV0.5、1、2.5、5、±（5%+10V）＞8mA310kVGM-20kV0.5、1、2.5、5、10、20kV±（5%+10V）＞5mA*--测试电压可从0伏起平滑连续调节到需要值。2.量程与准确度：型别量程电阻测量有效范围准确度*GM-5kVGM-10KvGM-20kV20MΩ0.5～19.99MΩ±(5%+5字)200MΩ5.0～199.9MΩ±(5%+5字)2GΩ0.05～1.999GΩ±(5%+5字)20GΩ0.5～19.99GΩ±(5%+5字)200GΩ5.0～199.9GΩ±(10%+10字)GM-20kV2000GΩ5～1999GΩ±(20%+10字)（湿度≤70%）*--MΩ量程定标电压为0.5kVGΩ量程定标电压为2.5kV保证电阻测量准确度的试验电压范围：20%~110%电压量程标称值。3.抗电场干扰能力：2mA(50/60Hz)4.报时、报警功能：秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响，电阻读数保持5秒，被测电阻低于量程下限，读数无效时以连续声报警。5.显示表;三位半LCD数字表头三个，分别显示测试电压、电阻、时间。6.供电;由内附1.2V/2000mAh镍氢可充电电池10节，共DC12V供电。带交流（50/60Hz）220V接口对电池充电或浮充电工作。7.使用环境：温度：0～40℃，相对湿度：20～90%8.外形尺寸、重量：315×240×155mm，5kg二，原理：本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除法功能进行欧姆——数字转换，该技术具有非常高的抗干扰能力（欧姆读数在测试电压受到大幅度低频干扰波动下不变）。测试电压0-5-10-20kV是由带反馈的它激式直流电压变换器电路产生。测试电压高，具有强力的自动调整能力也是本仪表具有达到非一般同类仪表抗干扰的能力。三，操作部件功能1.“L”高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。2.“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上。保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。43.“E”接地端：本仪表安全接大地和连接被测物零端的接线端。自来水管可作为大地端。电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。人工放电的地端也接在此端。4.高压控制按钮：它用于控制测试电源。按入时高压从“L”端输出。5.高压预选旋钮开关：用于预先选择测试电源电压值。6.高压调节旋钮;旋转该多圈电位器的旋钮，可使测试电源电压从0V调起，平滑调至预选值。7.电阻量程开关;旋钮指向数为电阻量程，即上限值。8.工作电源开关：仪表的供电电源开...
