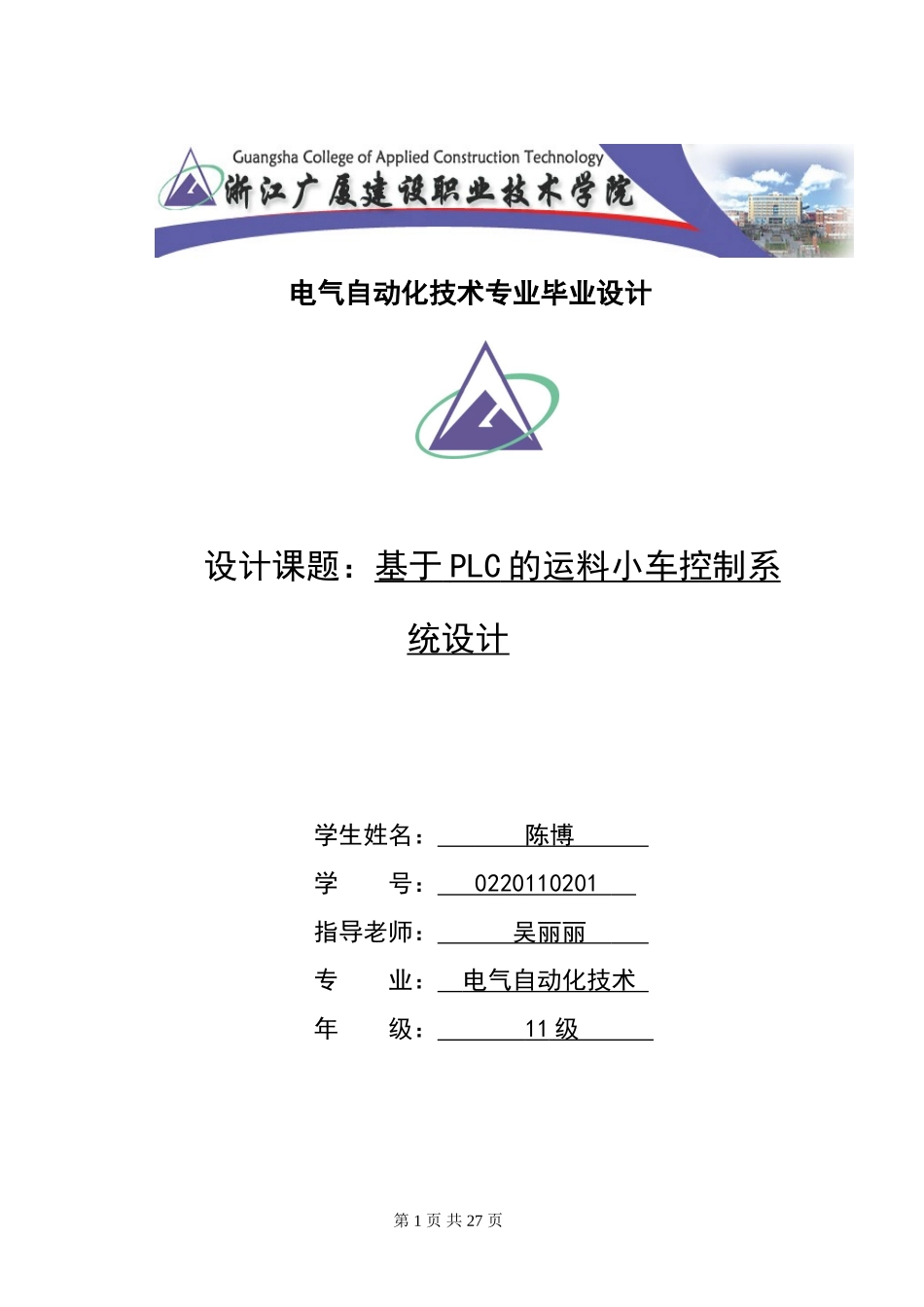

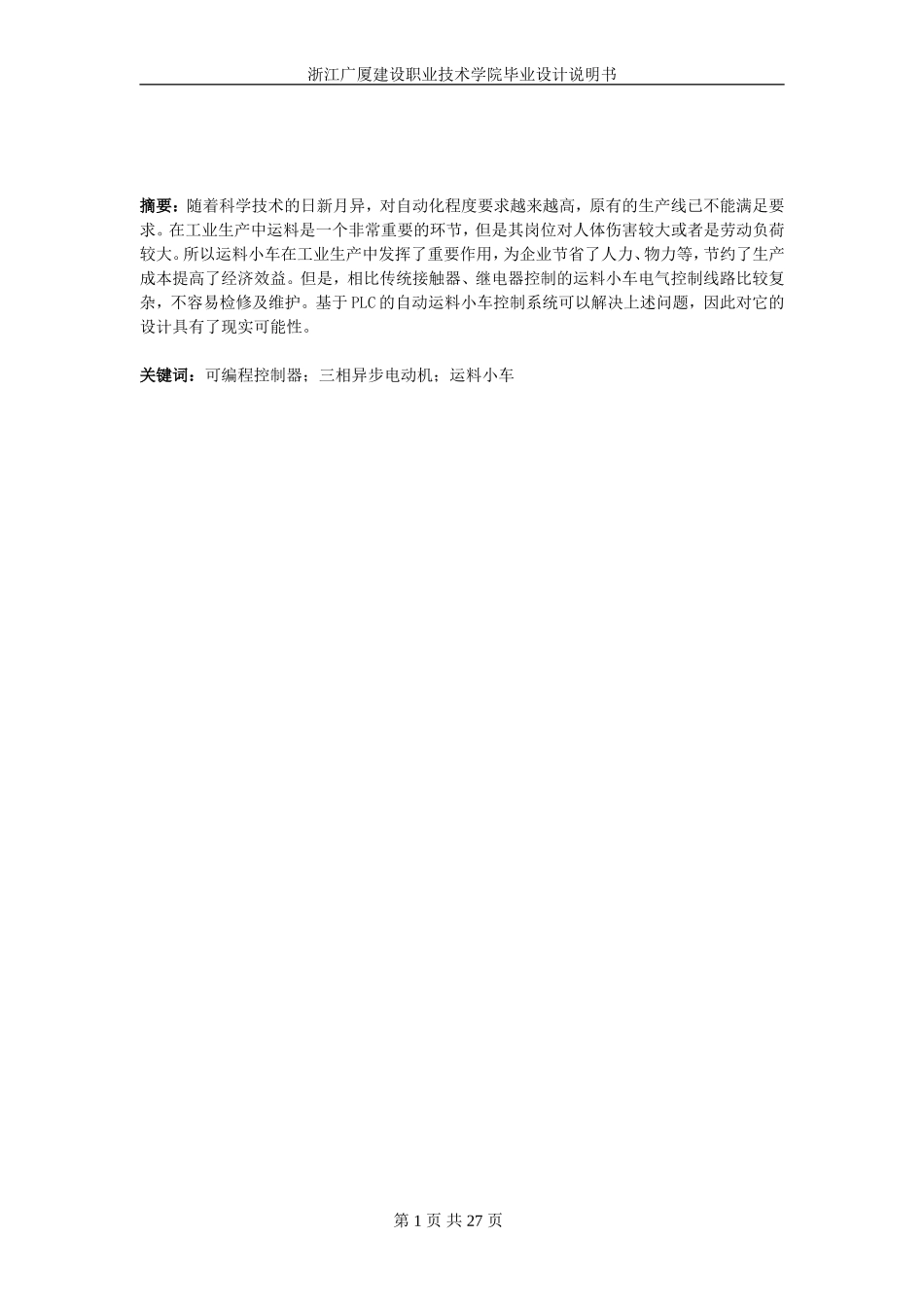

电气自动化技术专业毕业设计设计课题：基于PLC的运料小车控制系统设计学生姓名：陈博学号：0220110201指导老师：吴丽丽专业：电气自动化技术年级：11级第1页共27页2014年6月3日第2页共27页浙江广厦建设职业技术学院毕业设计说明书摘要：随着科学技术的日新月异，对自动化程度要求越来越高，原有的生产线已不能满足要求。在工业生产中运料是一个非常重要的环节，但是其岗位对人体伤害较大或者是劳动负荷较大。所以运料小车在工业生产中发挥了重要作用，为企业节省了人力、物力等，节约了生产成本提高了经济效益。但是，相比传统接触器、继电器控制的运料小车电气控制线路比较复杂，不容易检修及维护。基于PLC的自动运料小车控制系统可以解决上述问题，因此对它的设计具有了现实可能性。关键词：可编程控制器；三相异步电动机；运料小车第1页共27页浙江广厦建设职业技术学院毕业设计说明书目录引言....................................................................................................11运料小车需求分析.........................................................................22运料小车控制系统的方案论证.....................................................42.1运料小车控制系统的控制内容与要求....................................42.1.1运料小车的运动流程...........................................................42.2方案论证.................................................................................43运料小车控制系统的硬件配置.....................................................64运料小车控制系统的软件设计.....................................................84.1PLCI/O分配表.........................................................................85程序的运行调试与仿真.............................................................136设计小结.......................................................................................146.1小车的优缺点分析.................................................................146.2设计的改进及推广.................................................................14总结................................................................................................15致谢..................................................................................................16参考文献..........................................................................................17附录一...........................................................................................18第2页共27页浙江广厦建设职业技术学院毕业设计说明书第3页共27页浙江广厦建设职业技术学院毕业设计说明书引言可编程控制器是在计算机技术、通信技术和继电器控制技术的发展基础上开发起来的，最初叫做可编程逻辑控制器（ProgrammableLogicController），即PLC，现已广泛应用于工业控制的各个领域。大规模集成电路和超大规模集成电路的出现使得PLC在问世后的发展极为迅速。现在，PLC不仅能实现继电器的逻辑控制功能，同时还具有数字量和模拟量的采集和控制、PID调节、通信联网、故障自诊断及DCS生产监控等功能。毫无疑问，PLC将在今后的工业生产中起到非常重要的作用。在20世纪80年代，美国的工业市场调查报告和1989年美国的一份分散控制系统（DCS）的调研报告中，都能看出PLC在工业控制中的重要作用。第1页共27页浙江广厦建设职业技术学院毕业设计说明书1运料小车需求分析运料小车专门用于粒料、粉料、片状料、带状材料等产品的输送。在各行业应用都十分广泛。当今社会，越来越多的厂家采用机械化输送，这种方式代替人力劳动将成为必然，其具有较高的精确度，而且省时，省力还大大减少了劳动强度，降低劳动成本节约人力资源。真正的做到了低成本，高回报。在今飞速发展的年代这种自动化产品会受到越来越多行业的青睐与喜欢。制造业是现代经...
