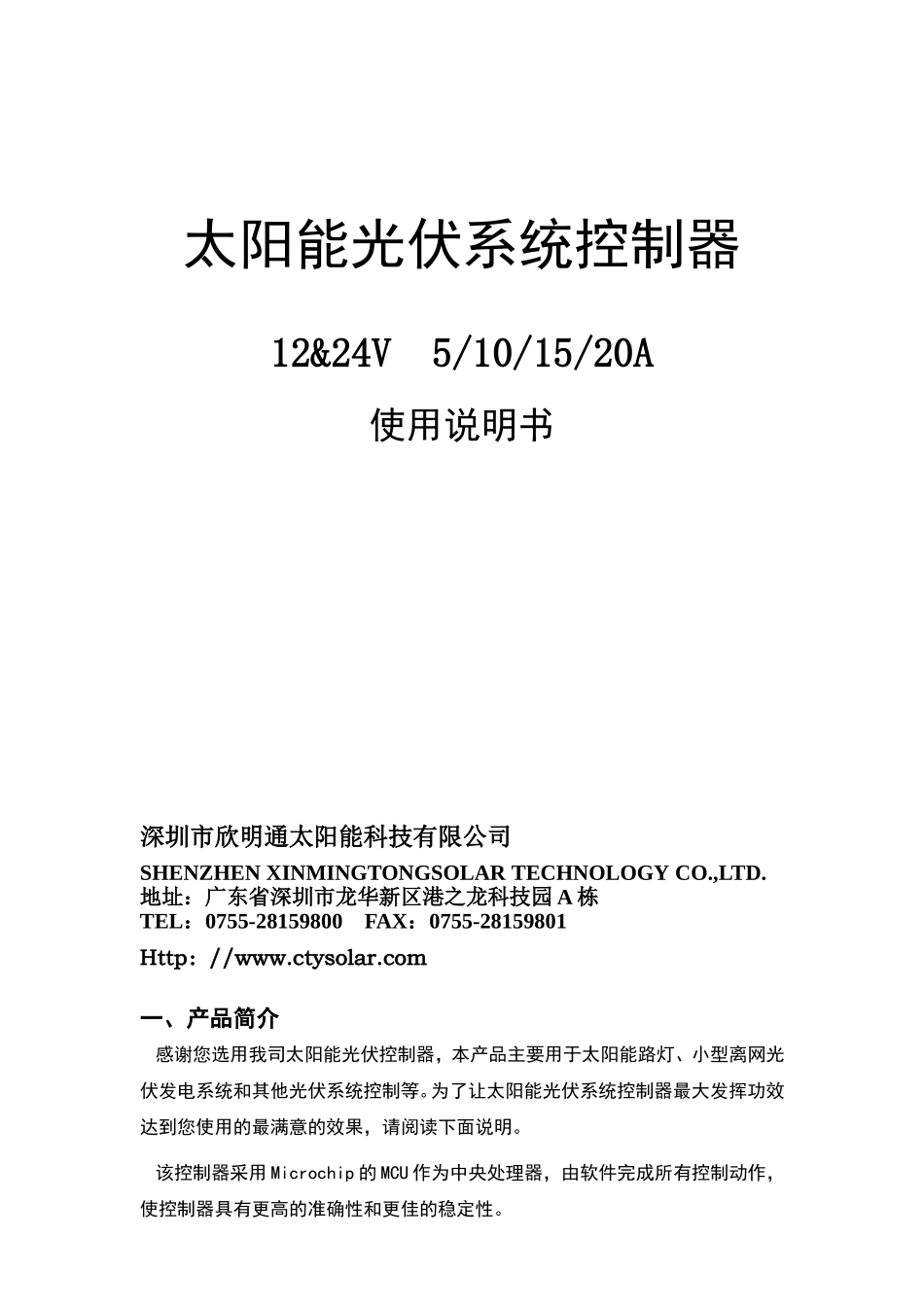

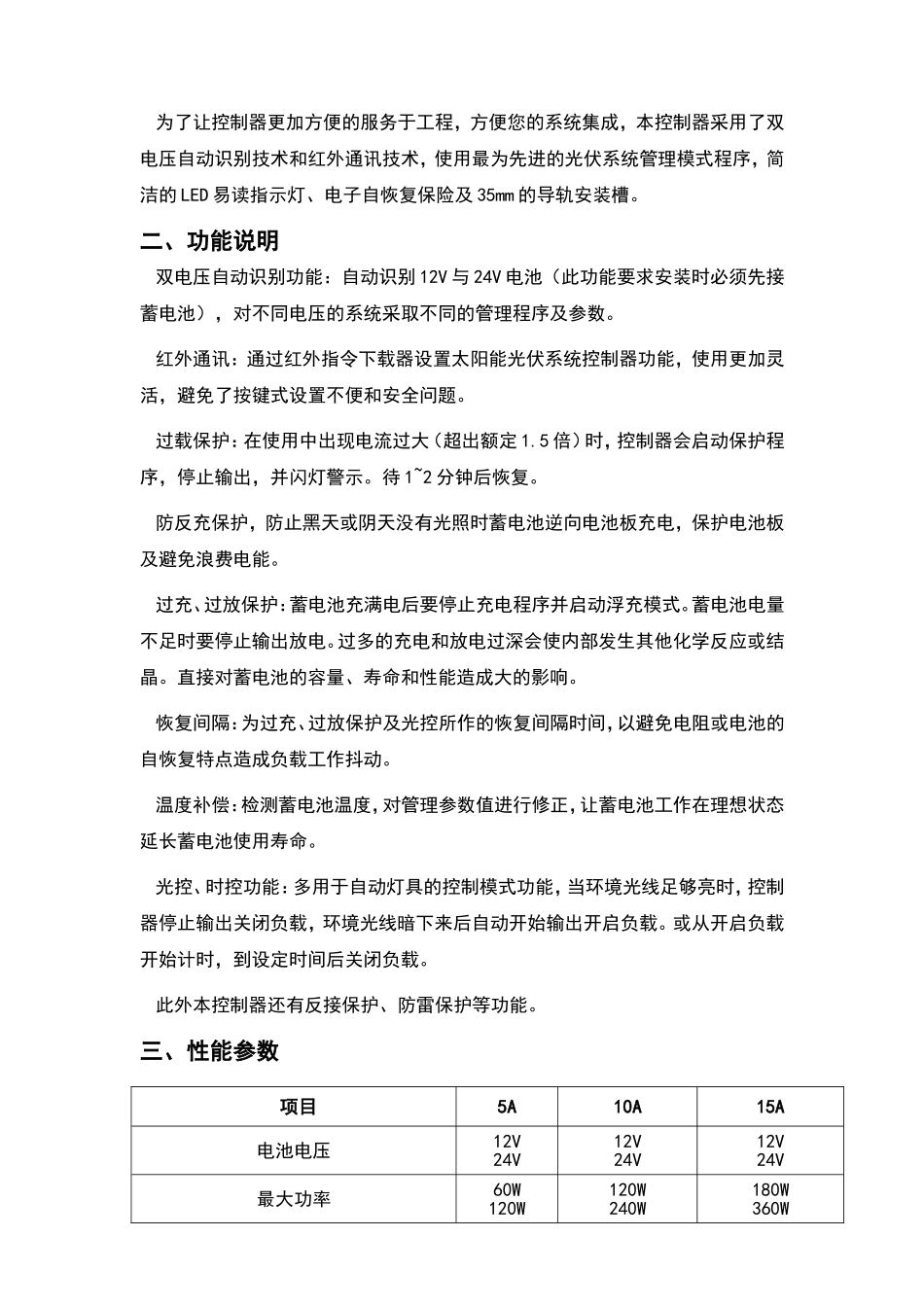

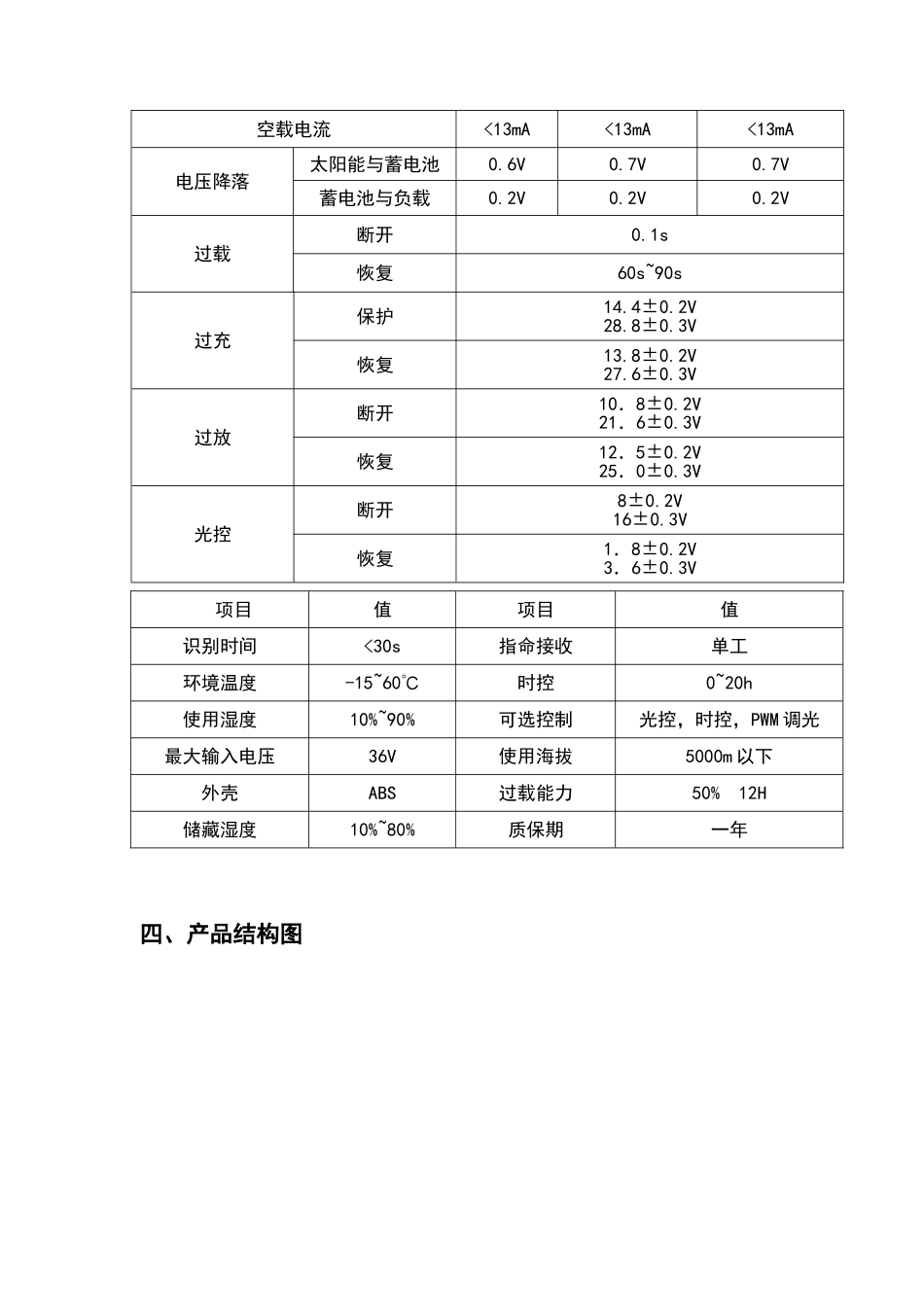

太阳能光伏系统控制器12&24V5/10/15/20A使用说明书深圳市欣明通太阳能科技有限公司SHENZHENXINMINGTONGSOLARTECHNOLOGYCO.,LTD.地址：广东省深圳市龙华新区港之龙科技园A栋TEL：0755-28159800FAX：0755-28159801Http：//www.ctysolar.com一、产品简介感谢您选用我司太阳能光伏控制器，本产品主要用于太阳能路灯、小型离网光伏发电系统和其他光伏系统控制等。为了让太阳能光伏系统控制器最大发挥功效达到您使用的最满意的效果，请阅读下面说明。该控制器采用Microchip的MCU作为中央处理器，由软件完成所有控制动作，使控制器具有更高的准确性和更佳的稳定性。为了让控制器更加方便的服务于工程，方便您的系统集成，本控制器采用了双电压自动识别技术和红外通讯技术，使用最为先进的光伏系统管理模式程序，简洁的LED易读指示灯、电子自恢复保险及35mm的导轨安装槽。二、功能说明双电压自动识别功能：自动识别12V与24V电池（此功能要求安装时必须先接蓄电池），对不同电压的系统采取不同的管理程序及参数。红外通讯：通过红外指令下载器设置太阳能光伏系统控制器功能，使用更加灵活，避免了按键式设置不便和安全问题。过载保护：在使用中出现电流过大（超出额定1.5倍）时，控制器会启动保护程序，停止输出，并闪灯警示。待1~2分钟后恢复。防反充保护，防止黑天或阴天没有光照时蓄电池逆向电池板充电，保护电池板及避免浪费电能。过充、过放保护：蓄电池充满电后要停止充电程序并启动浮充模式。蓄电池电量不足时要停止输出放电。过多的充电和放电过深会使内部发生其他化学反应或结晶。直接对蓄电池的容量、寿命和性能造成大的影响。恢复间隔：为过充、过放保护及光控所作的恢复间隔时间，以避免电阻或电池的自恢复特点造成负载工作抖动。温度补偿：检测蓄电池温度，对管理参数值进行修正，让蓄电池工作在理想状态延长蓄电池使用寿命。光控、时控功能：多用于自动灯具的控制模式功能，当环境光线足够亮时，控制器停止输出关闭负载，环境光线暗下来后自动开始输出开启负载。或从开启负载开始计时，到设定时间后关闭负载。此外本控制器还有反接保护、防雷保护等功能。三、性能参数项目5A10A15A电池电压12V24V12V24V12V24V最大功率60W120W120W240W180W360W空载电流<13mA<13mA<13mA电压降落太阳能与蓄电池0.6V0.7V0.7V蓄电池与负载0.2V0.2V0.2V过载断开0.1s恢复60s~90s过充保护14.4±0.2V28.8±0.3V恢复13.8±0.2V27.6±0.3V过放断开10．8±0.2V21．6±0.3V恢复12．5±0.2V25．0±0.3V光控断开8±0.2V16±0.3V恢复1．8±0.2V3．6±0.3V四、产品结构图项目值项目值识别时间<30s指命接收单工环境温度-15~60℃时控0~20h使用湿度10%~90%可选控制光控，时控，PWM调光最大输入电压36V使用海拔5000m以下外壳ABS过载能力50%12H储藏湿度10%~80%质保期一年五、安装及故障处理（一）、安装方法：1、请自备十字螺丝刀，有万能表等工具更佳。打开包装，将太阳能光伏系统控制器固定于避免阳光直射和潮湿的位置。2、先连接蓄电池，等待控制器完成自动识别过程并指示出电池电量，负载指示灯开启。3、连接负载引线，如果负载过大请小心接线时产生的电火花，产生电火花属于正常现象。并注意负载是否开始工作和过载警示是否提示闪动。4、负载连接正常后连接太阳能电池板，如果是在有光照的条件下会启动光控功能，控制器会关闭负载。（二）、常见故障及处理方式：故障一：负载不工作。处理方式：①环境光线太强，控制器有光控制。②蓄电池电量太低。③确认接线是否正确。④拆下所有的线，依照说明书的安装步骤重新安装。故障二：开始几天可以用而过几天就不工作了。处理方式：①太阳能电池接线不正确。②太阳能电池没有连接好。故障三：光控标签的控制器不能光控。处理方式：①太阳能电池接线不正确。②没有设置此项功能，请新设置。故障四：开机就工作，不能光控也不能时控：处理方式：①没有设置此项功能，请新设置。②太阳能电池板的环境光太强。故障五：指示灯不停闪烁，无输出。处理方式：①负载有短路或负载功率过大，请检查负载。故障六：指令下载器不能使用。处理方式：①确认控制器侧面标签"支持红外指...
