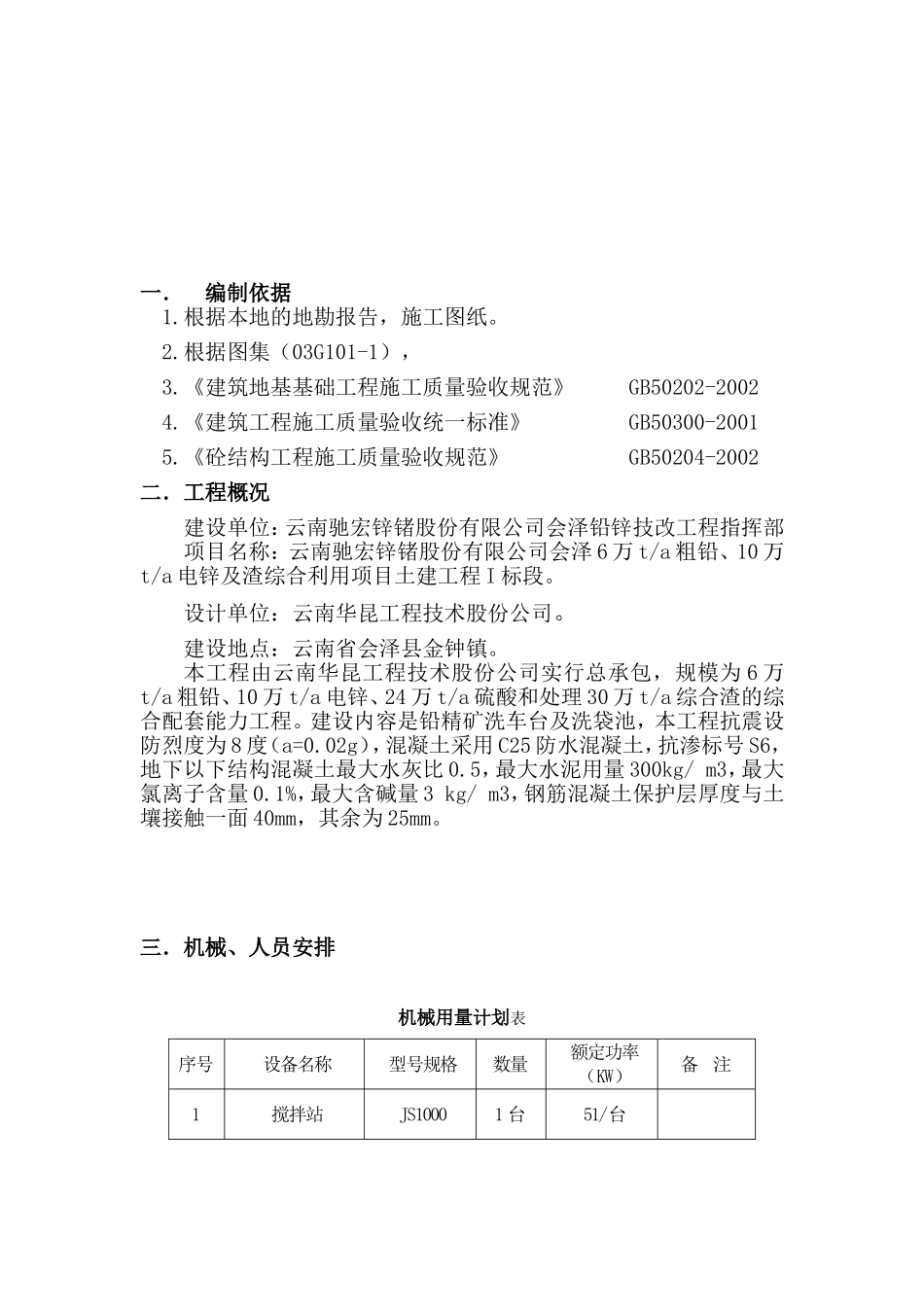

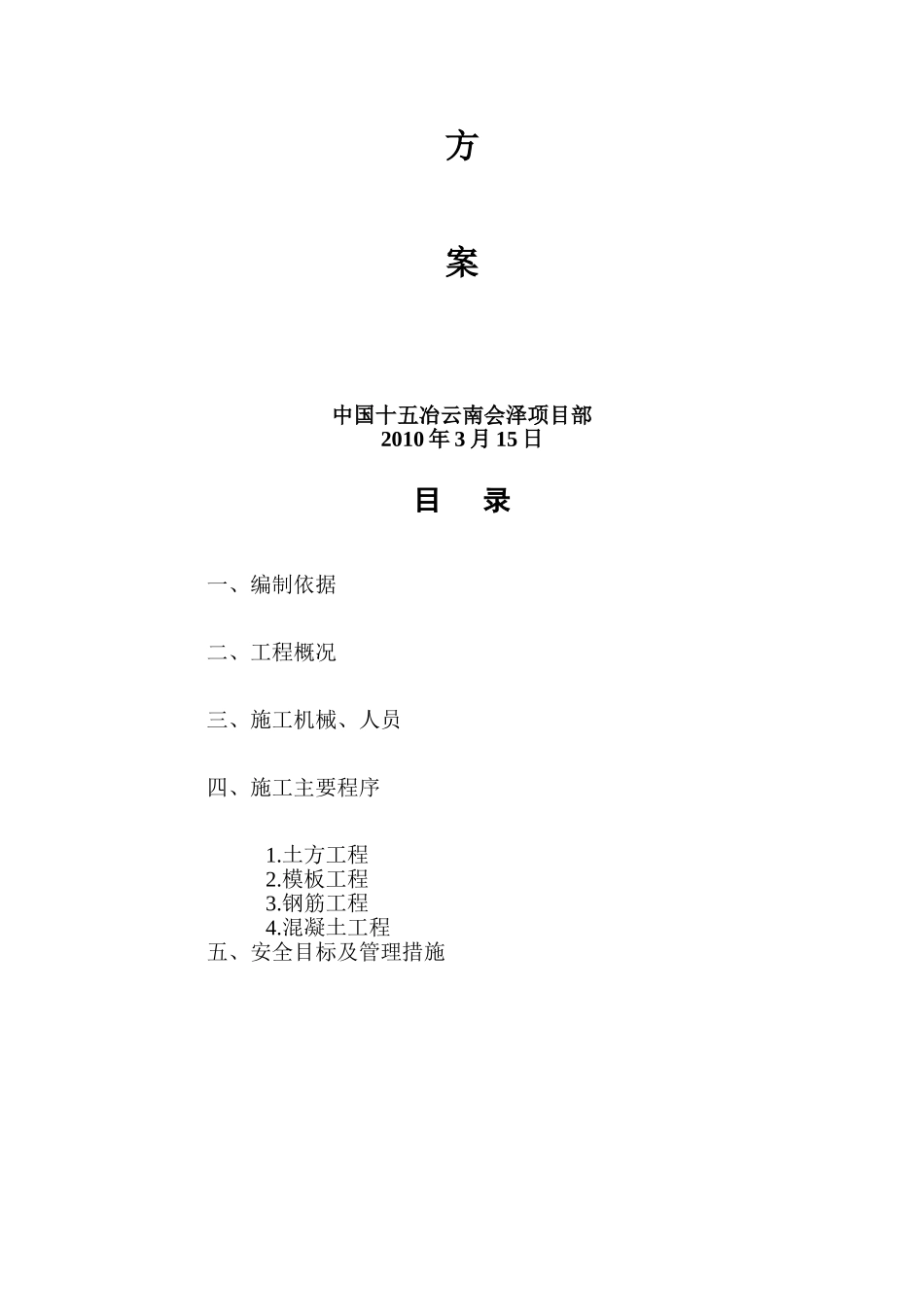

会泽16万t/a铅锌技改工程铅精矿洗车台施工方案中国十五冶云南会泽项目部2010年3月15日目录一、编制依据二、工程概况三、施工机械、人员四、施工主要程序1.土方工程2.模板工程3.钢筋工程4.混凝土工程五、安全目标及管理措施一．编制依据1.根据本地的地勘报告，施工图纸。2.根据图集（03G101-1），3.《建筑地基基础工程施工质量验收规范》GB50202-20024.《建筑工程施工质量验收统一标准》GB50300-20015.《砼结构工程施工质量验收规范》GB50204-2002二．工程概况建设单位：云南驰宏锌锗股份有限公司会泽铅锌技改工程指挥部项目名称：云南驰宏锌锗股份有限公司会泽6万t/a粗铅、10万t/a电锌及渣综合利用项目土建工程I标段。设计单位：云南华昆工程技术股份公司。建设地点：云南省会泽县金钟镇。本工程由云南华昆工程技术股份公司实行总承包，规模为6万t/a粗铅、10万t/a电锌、24万t/a硫酸和处理30万t/a综合渣的综合配套能力工程。建设内容是铅精矿洗车台及洗袋池，本工程抗震设防烈度为8度（a=0.02g），混凝土采用C25防水混凝土，抗渗标号S6，地下以下结构混凝土最大水灰比0.5，最大水泥用量300kg/m3，最大氯离子含量0.1%，最大含碱量3kg/m3，钢筋混凝土保护层厚度与土壤接触一面40mm，其余为25mm。三．机械、人员安排机械用量计划表序号设备名称型号规格数量额定功率（KW）备注1搅拌站JS10001台51/台2交流电焊机BX3-500-12台17.5/台3闪光对焊机UN1-1001台4钢筋调直机TQ4-141台5钢筋切断机GKQ-402台6挖掘机1台7小型翻斗车5台83P型水泵4台22/台9插入式振捣器2台10砼运输车3台11汽车泵1台12全站仪SET22DII1台13经纬仪ET-021台14水准仪DSZ31台15木工圆锯机1台16带锯机1台人员用量计划表序号分项工程名称单位数量1焊工人22钢筋工人203测量工人24挖掘机司机人15砼工人106普工人157合计人50四．主要施工程序1.土方工程1）施工流程基础开挖→垫层砼→基础底板绑钢筋、支模板→底板砼浇筑养护→外脚手架搭设→壁板钢筋、模板安装→壁板砼浇筑、养护→基础收尾、回填→基础交接2）基坑排水本基坑采取明排水措施。开挖后基坑内沿基坑底部四周设置断面为700×700mm的排水沟，排水沟坡度0.5%。转角处设置1000×1000×1000mm的集水井，集水井内放置竹筐加固坑壁，采用潜水泵将每段基坑内明水抽至主排水沟内，集中排入经九号公路的排水沟内，详见平面图，及剖面图1、2。3）土方开挖①开挖原则：根据《建筑地基基础工程施工质量验收规范》（GB50202-2002），开挖过程中严格遵循“严禁超挖”的原则。②开挖前提：没有高空作业，现场道路畅通，相关技术资料上报齐全。③放坡坡度和作业面确定：本工程的基坑按1：0.33放坡，作业面宽度为800mm，详见平面图，及剖面图1、2。④开挖顺序、方式：采用1台1m3反铲挖机在建筑物的纵向中心线开始倒退开挖，自卸汽车运土出场。⑤深基坑开挖应急措施：基坑开挖过程中随时观察基坑土质和支护情况，若发现土质稳定性差、含水量大则采取如下措施控制基坑安全：1、在开挖好的基坑底填碎石，或浇筑C15砼；2、在基坑有高低差的地方砌筑砖台模。2.模板工程模板及支撑系统必须具有足够的刚度、强度和稳定性。模板在安装前表面必须清理干净。模板系统中对拉杆采用φ12圆钢，用于防水结构部位时，中间必须设置50×50×2.5的止水片，止水片与钢筋的焊接必须在专用架上连续交圈焊接，焊缝饱满，在螺杆靠模板面应加30mm厚的垫块（如下图示）。1）模板安装控制事项控制模板支撑系统的设置是否规范，确保其刚度、强度和稳定性。对拉螺栓布置必须横平竖直，整齐划一，间距均匀。固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且安装牢固，其偏差不应超过规范允许值。模板安装后，如与垫层砼表面接触不严、缝隙过大，用1：2水泥砂浆封堵，模板的安装必须经过检查验收后，方可进行下道工序。模板预留孔洞，应设置防护栏杆，必要时应在洞口设置安全网。浇筑砼前，模板内杂物应清理干净，浇筑砼时，应设专人看护模板，如发现倾斜、位移、局部膨胀时，应及时采取紧固措施，方可继续施工。2）钢板止水带的安装池壁施工缝处采用钢板止水带止水，钢板止水带采用300×3mm，连接时必须搭接100...
