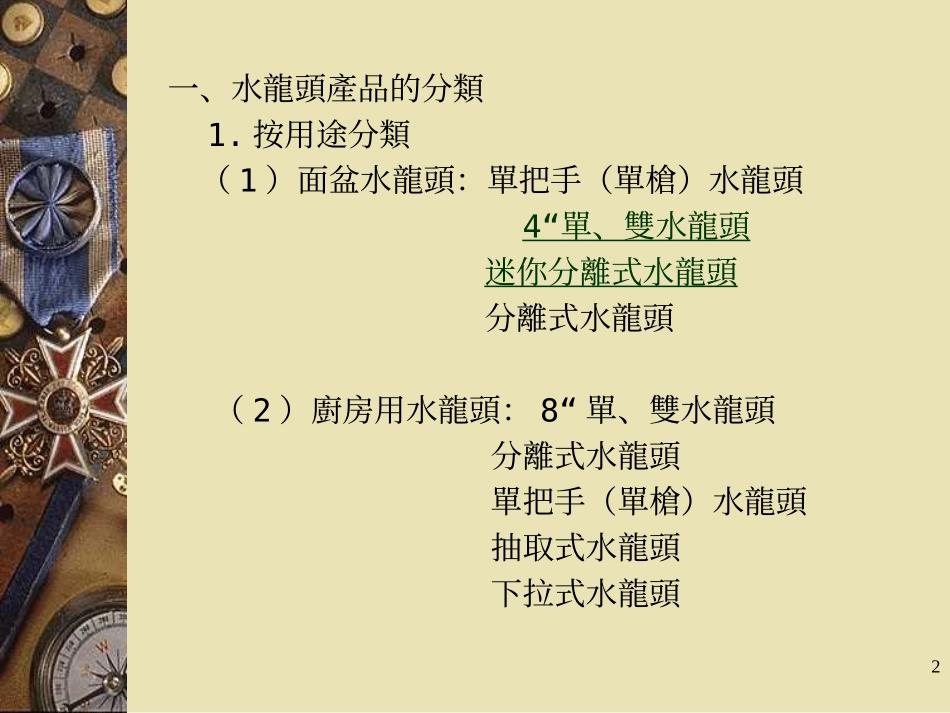

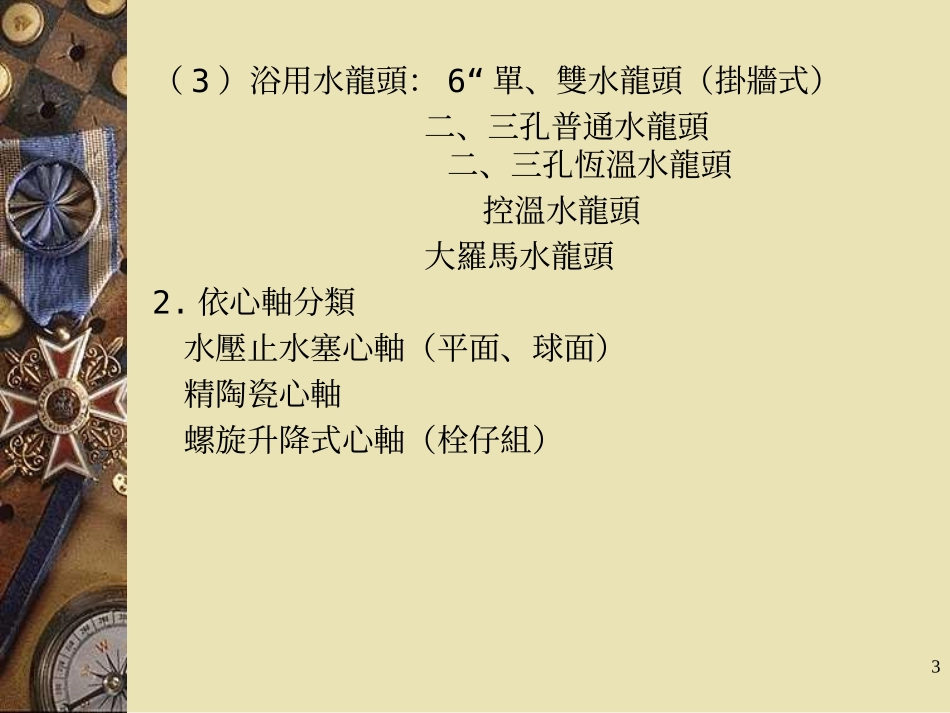

12一、水龍頭產品的分類1.按用途分類（1）面盆水龍頭：單把手（單槍）水龍頭4“單、雙水龍頭迷你分離式水龍頭分離式水龍頭（2）廚房用水龍頭：8“單、雙水龍頭分離式水龍頭單把手（單槍）水龍頭抽取式水龍頭下拉式水龍頭3（3）浴用水龍頭：6“單、雙水龍頭（掛牆式）二、三孔普通水龍頭二、三孔恆溫水龍頭控溫水龍頭大羅馬水龍頭2.依心軸分類水壓止水塞心軸（平面、球面）精陶瓷心軸螺旋升降式心軸（栓仔組）43.依安裝分類（1）明裝式水龍頭：4”單、雙水龍頭6”單、雙水龍頭8”單、雙水龍頭（2)入牆式水龍頭：二、三孔水龍頭（普通）二、三孔恆溫水龍頭單孔圓盤水龍頭單孔恆溫水龍頭5（3）離式水龍頭：迷你分離式水龍頭分離式水龍頭大羅馬水龍頭6二、水龍頭的主要零組件和功能水龍頭的主要功能零組件有：心軸組、分水器、真空破壞器、本體、出水口、水波器等。1.心軸組心軸組是水龍頭的核心組件，其功能是控制水流的開、關，目前公司心軸分為三大類：（1）傳統螺旋升降式心軸（2）水壓止水塞式心軸（3）精密陶瓷心軸7（1）傳統式升降螺旋心軸工作原理：該心軸以螺桿旋轉時產生上、下運動，使固定在螺桿上橡膠密封墊和本體的進水孔端面分離、貼合。控制水流開、關。特點：a.把手開關方向無定位：把手在開關動作時，螺旋升降式心軸從全開到全關須多次360度旋轉才能完成，打開時無定位，關閉時是靠密封墊的壓縮完成關水動作，而密封墊的壓縮量是一個區間量，這樣心軸關閉時，把手無定位，使用這類心軸把手一般選用十字形或圓形。8b.流量大：普通0.1kg/平方厘米，5.6L/min(英國產品達7.5L/min以上)c.制造技術要求不高，投入較小，只要具有一般的車，銑，加工即可。用途：一般用於中低檔產品和流量要求大的產品結構：主要由螺桿、心軸外殼、密封墊片等組成9(2)水壓水塞式心軸(平面、球面)工作原理：平面轉動(球面轉動)水壓止水塞式心軸是借助水壓和彈簧的力量推動止水塞貼緊心軸白鐵片（白鐵球）的上的孔和轉動中心偏心的止水塞中心孔相立時，水從止水塞孔進入心軸孔，經本體從出水口流出，再轉動心軸，流量逐漸增大，直至兩孔正對流量最大。特點：a.壽命較長，該心軸止水塞的止水平面受壓均勻，壓緊力隨著水壓的變化而略有變化。由於白鐵片(白鐵球)表面粗糙10度R0.04以下，其出水孔加工時由外表面往向側沖制，孔口形成一個小圓弧，同時止水塞的止水平面側面為圓角，因此，在使用中白鐵片(白鐵球)對止水塞的磨損，磨損均勻很小，在水壓和彈簧的推動作用下，止水塞磨損後會自動補修，其壽命測試可達50萬次。b.操作簡單、方便、省力具有定位的功能，該心軸(平面)從關閉位置轉到全開的位置，把手的轉動角度為108度(普通塑膠陶瓷心軸)，采用該心軸的冷熱水混合水龍頭，左側心軸是控制熱水，開水時心軸往逆時針方向旋轉，關閉時則是住順時針方向轉動。右側心軸是控制冷水，開水時往順時針方向旋轉，關閉時逆時針方向旋轉，操作較簡單、省力。11c.把手開關方向有定位，把手形狀可以變化，即可用十字把手、圓把手，也可以用一字把手。d.流量較小，水壓為0.1kg/平方厘米，流量為2.7~3L/min,對水質需求較高，容易劃傷止水塞，造成止水不良。用途：用於流量需求較小，價格便宜的水龍頭，使用該心軸的機型最多，數量最大。結構：普通塑膠心軸：主要由心軸桿、心軸外殼、止水塞、彈簧、o-Ring等組成。白鐵球心軸：主要由白鐵球、止水塞、彈簧組成。12種類：一般分為平面轉動心軸和球面轉動心軸、平面轉動心軸只能控制冷邊或熱邊水流，如要冷熱混合，則要用兩個心軸來分別控制冷熱水球面轉動心軸，能同時控制冷熱水的開關和混合水的開關和流量。(3)精密陶瓷心軸原理：轉動(或移動)心軸桿，使用陶瓷件旋轉(或移動)，改變陶瓷片的出水孔和定陶瓷片進水孔之間的位置，達到開關及控制出水流量大小和水溫的目的，是利用水壓和橡膠密封圈的彈力使用，定陶瓷片兩平面緊密貼合，以便封水。13特點：壽命長：其密封元件，定陶瓷片的材料為高耐磨的96%氧化鋁的陶瓷，其表面粗糙度Ra＜0.25μm，平面度＜0.3μm，平行度＜0.05μm，其壽命可達50萬次以上，操作簡單、方便，具有定位功能，雙把手心軸把手轉動從關閉...
