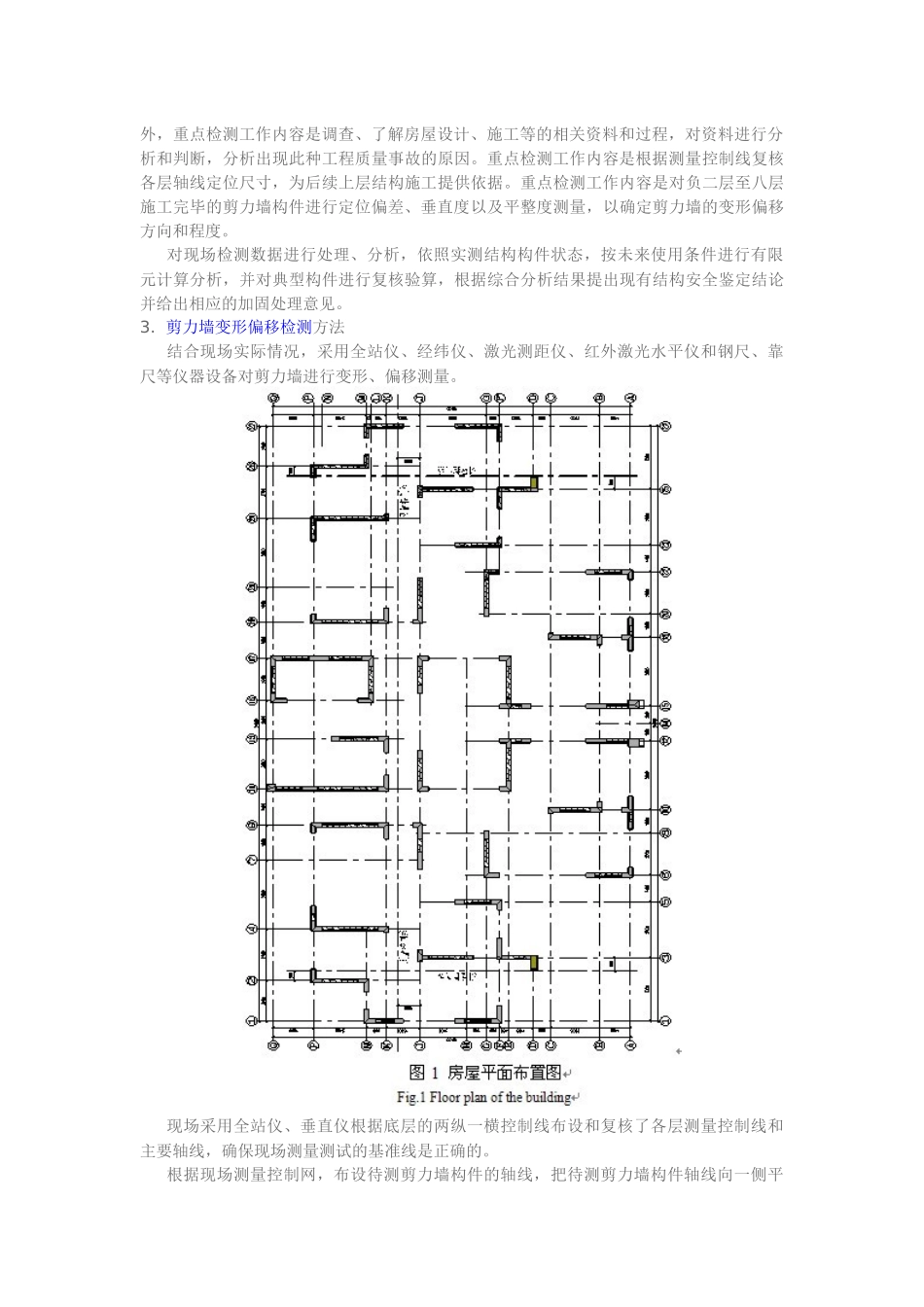

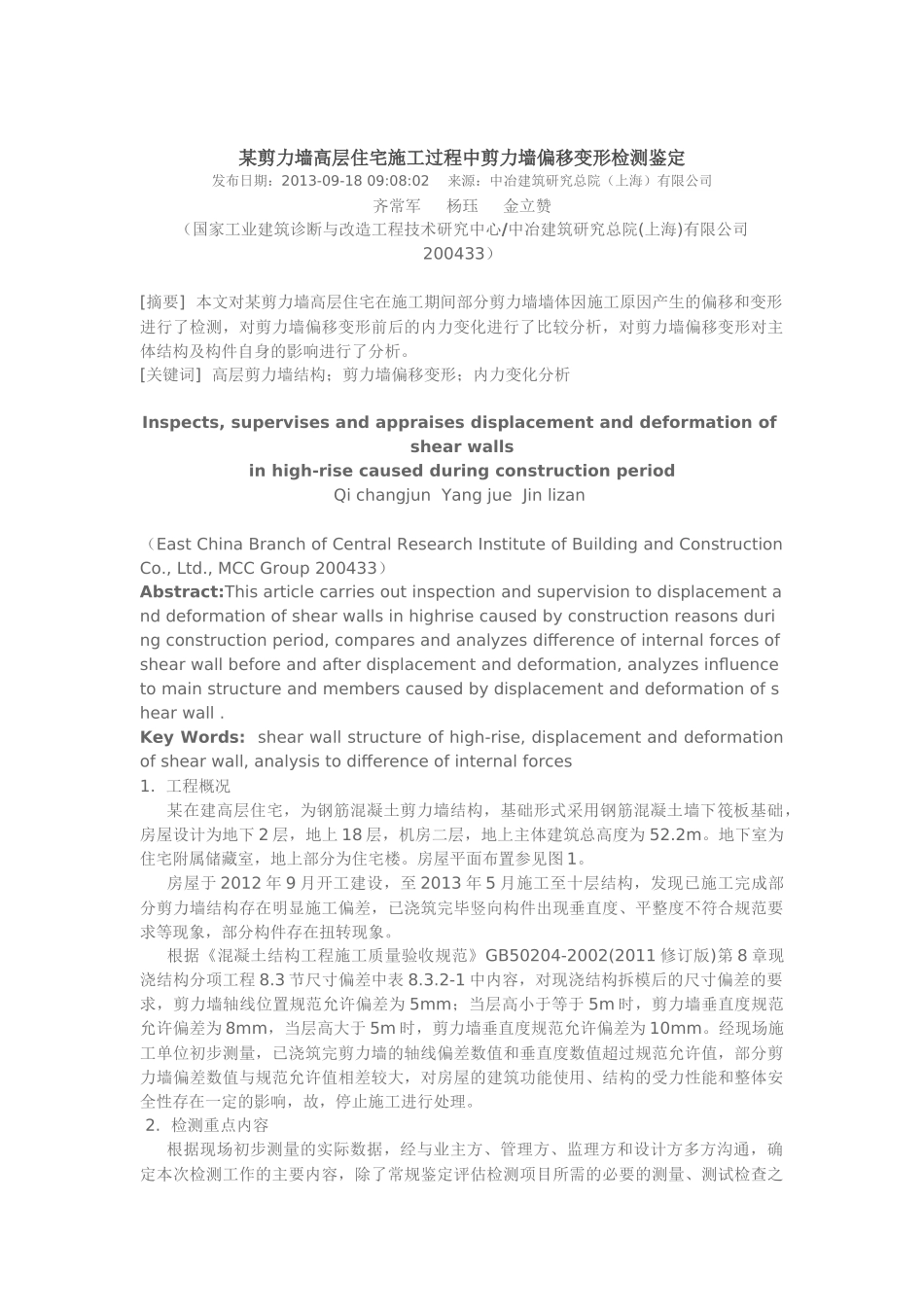

某剪力墙高层住宅施工过程中剪力墙偏移变形检测鉴定发布日期：2013-09-1809:08:02来源：中冶建筑研究总院（上海）有限公司齐常军杨珏金立赞（国家工业建筑诊断与改造工程技术研究中心/中冶建筑研究总院(上海)有限公司200433）[摘要]本文对某剪力墙高层住宅在施工期间部分剪力墙墙体因施工原因产生的偏移和变形进行了检测，对剪力墙偏移变形前后的内力变化进行了比较分析，对剪力墙偏移变形对主体结构及构件自身的影响进行了分析。[关键词]高层剪力墙结构；剪力墙偏移变形；内力变化分析Inspects,supervisesandappraisesdisplacementanddeformationofshearwallsinhigh-risecausedduringconstructionperiodQichangjunYangjueJinlizan（EastChinaBranchofCentralResearchInstituteofBuildingandConstructionCo.,Ltd.,MCCGroup200433）Abstract:Thisarticlecarriesoutinspectionandsupervisiontodisplacementanddeformationofshearwallsinhighrisecausedbyconstructionreasonsduringconstructionperiod,comparesandanalyzesdifferenceofinternalforcesofshearwallbeforeandafterdisplacementanddeformation,analyzesinfluencetomainstructureandmemberscausedbydisplacementanddeformationofshearwall.KeyWords:shearwallstructureofhigh-rise,displacementanddeformationofshearwall,analysistodifferenceofinternalforces1.工程概况某在建高层住宅，为钢筋混凝土剪力墙结构，基础形式采用钢筋混凝土墙下筏板基础，房屋设计为地下2层，地上18层，机房二层，地上主体建筑总高度为52.2m。地下室为住宅附属储藏室，地上部分为住宅楼。房屋平面布置参见图1。房屋于2012年9月开工建设，至2013年5月施工至十层结构，发现已施工完成部分剪力墙结构存在明显施工偏差，已浇筑完毕竖向构件出现垂直度、平整度不符合规范要求等现象，部分构件存在扭转现象。根据《混凝土结构工程施工质量验收规范》GB50204-2002(2011修订版)第8章现浇结构分项工程8.3节尺寸偏差中表8.3.2-1中内容，对现浇结构拆模后的尺寸偏差的要求，剪力墙轴线位置规范允许偏差为5mm；当层高小于等于5m时，剪力墙垂直度规范允许偏差为8mm，当层高大于5m时，剪力墙垂直度规范允许偏差为10mm。经现场施工单位初步测量，已浇筑完剪力墙的轴线偏差数值和垂直度数值超过规范允许值，部分剪力墙偏差数值与规范允许值相差较大，对房屋的建筑功能使用、结构的受力性能和整体安全性存在一定的影响，故，停止施工进行处理。2.检测重点内容根据现场初步测量的实际数据，经与业主方、管理方、监理方和设计方多方沟通，确定本次检测工作的主要内容，除了常规鉴定评估检测项目所需的必要的测量、测试检查之外，重点检测工作内容是调查、了解房屋设计、施工等的相关资料和过程，对资料进行分析和判断，分析出现此种工程质量事故的原因。重点检测工作内容是根据测量控制线复核各层轴线定位尺寸，为后续上层结构施工提供依据。重点检测工作内容是对负二层至八层施工完毕的剪力墙构件进行定位偏差、垂直度以及平整度测量，以确定剪力墙的变形偏移方向和程度。对现场检测数据进行处理、分析，依照实测结构构件状态，按未来使用条件进行有限元计算分析，并对典型构件进行复核验算，根据综合分析结果提出现有结构安全鉴定结论并给出相应的加固处理意见。3.剪力墙变形偏移检测方法结合现场实际情况，采用全站仪、经纬仪、激光测距仪、红外激光水平仪和钢尺、靠尺等仪器设备对剪力墙进行变形、偏移测量。现场采用全站仪、垂直仪根据底层的两纵一横控制线布设和复核了各层测量控制线和主要轴线，确保现场测量测试的基准线是正确的。根据现场测量控制网，布设待测剪力墙构件的轴线，把待测剪力墙构件轴线向一侧平移一定距离，利用红外激光水平仪布设一个穿过该条平移轴线的铅垂面，利用钢尺分别测量待测剪力墙表面至该铅垂面的垂直距离并记录数据。根据现场待测剪力墙实际布置和长度选择剪力墙两端或者两端和中点作为测量点，分别测量每一点处顶部、中部、底部到偏移轴线铅垂面的垂直距离并记录原始数据。现场实测原始数据与轴线偏移值之差的绝对值即为测...
