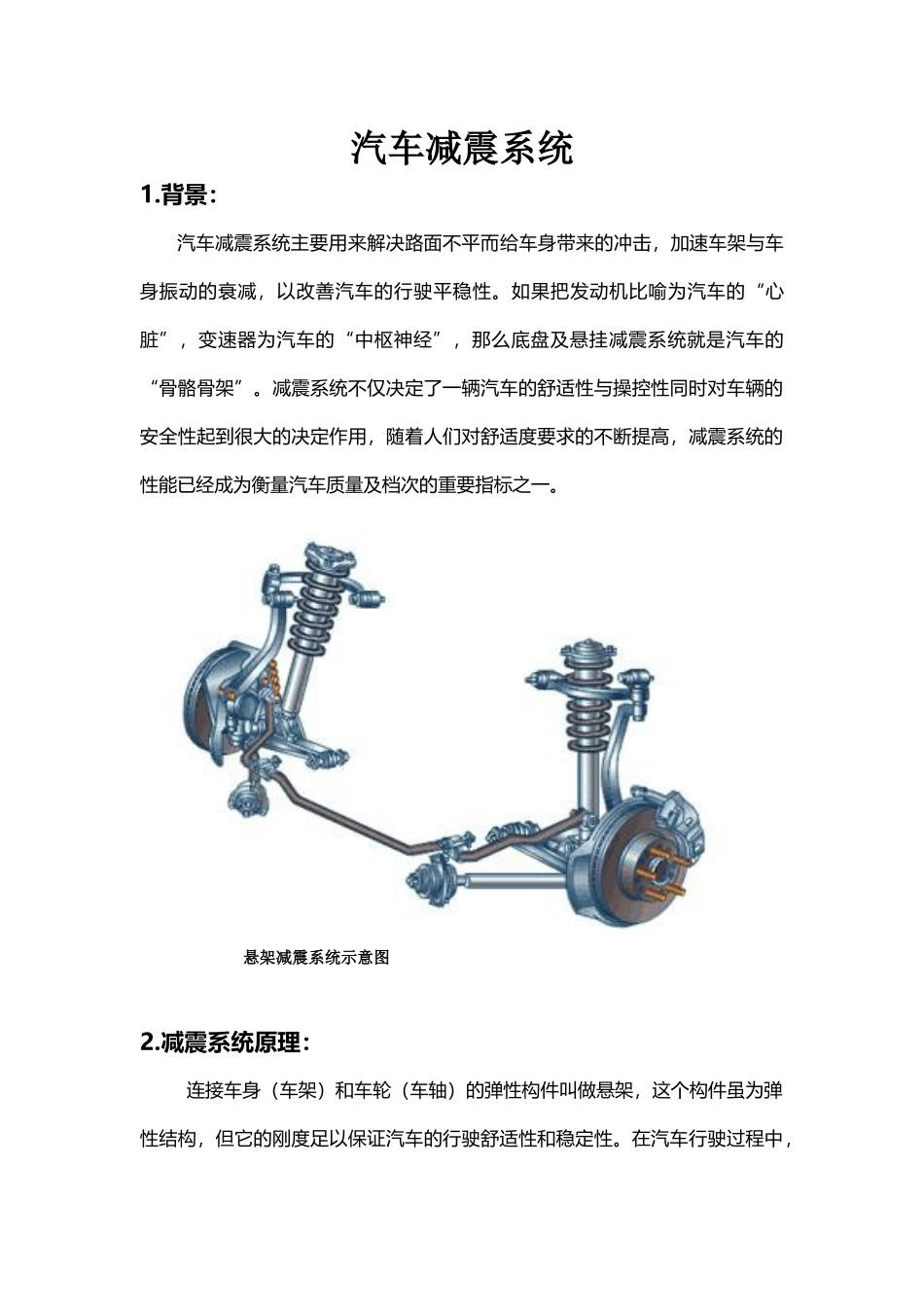

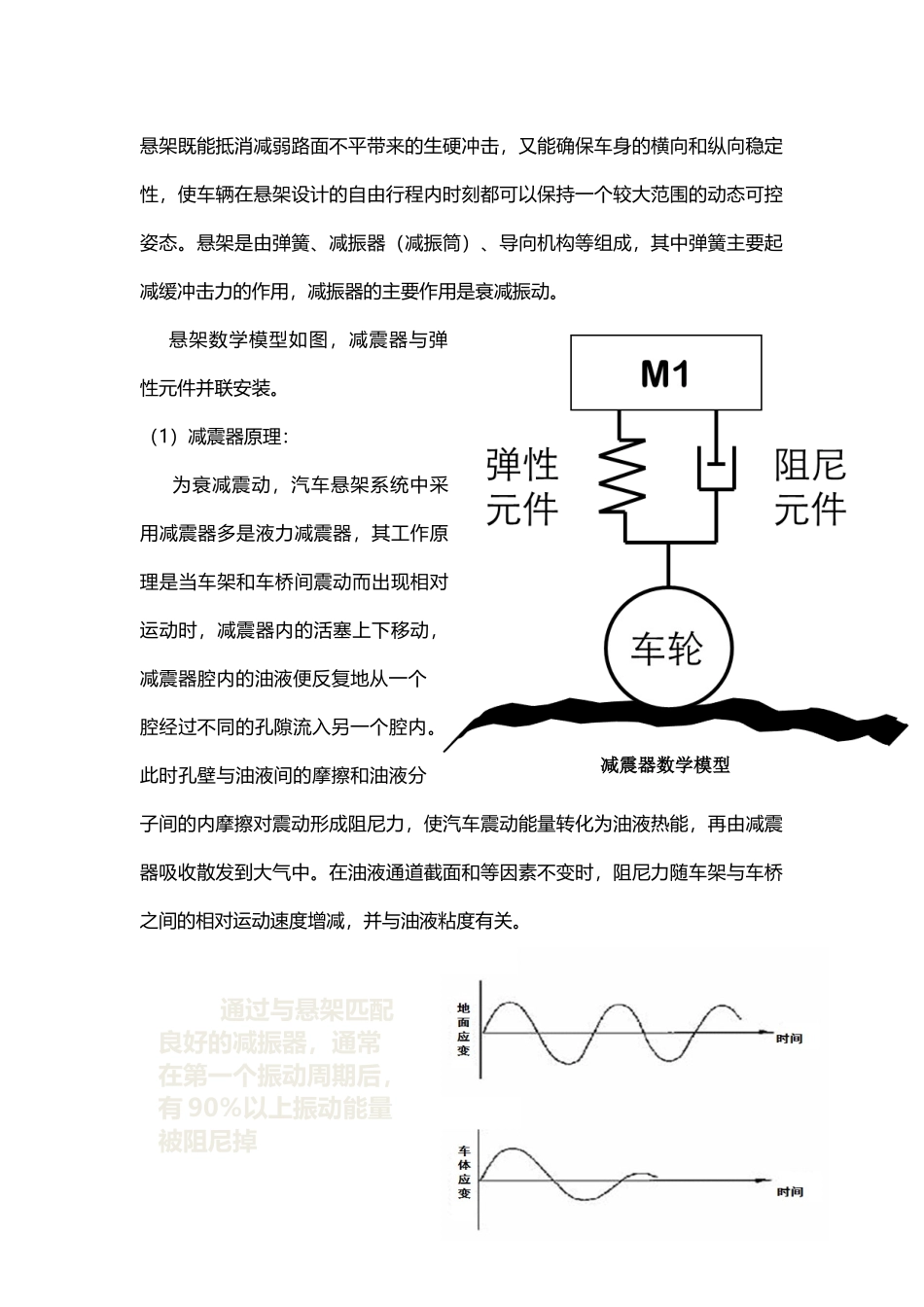

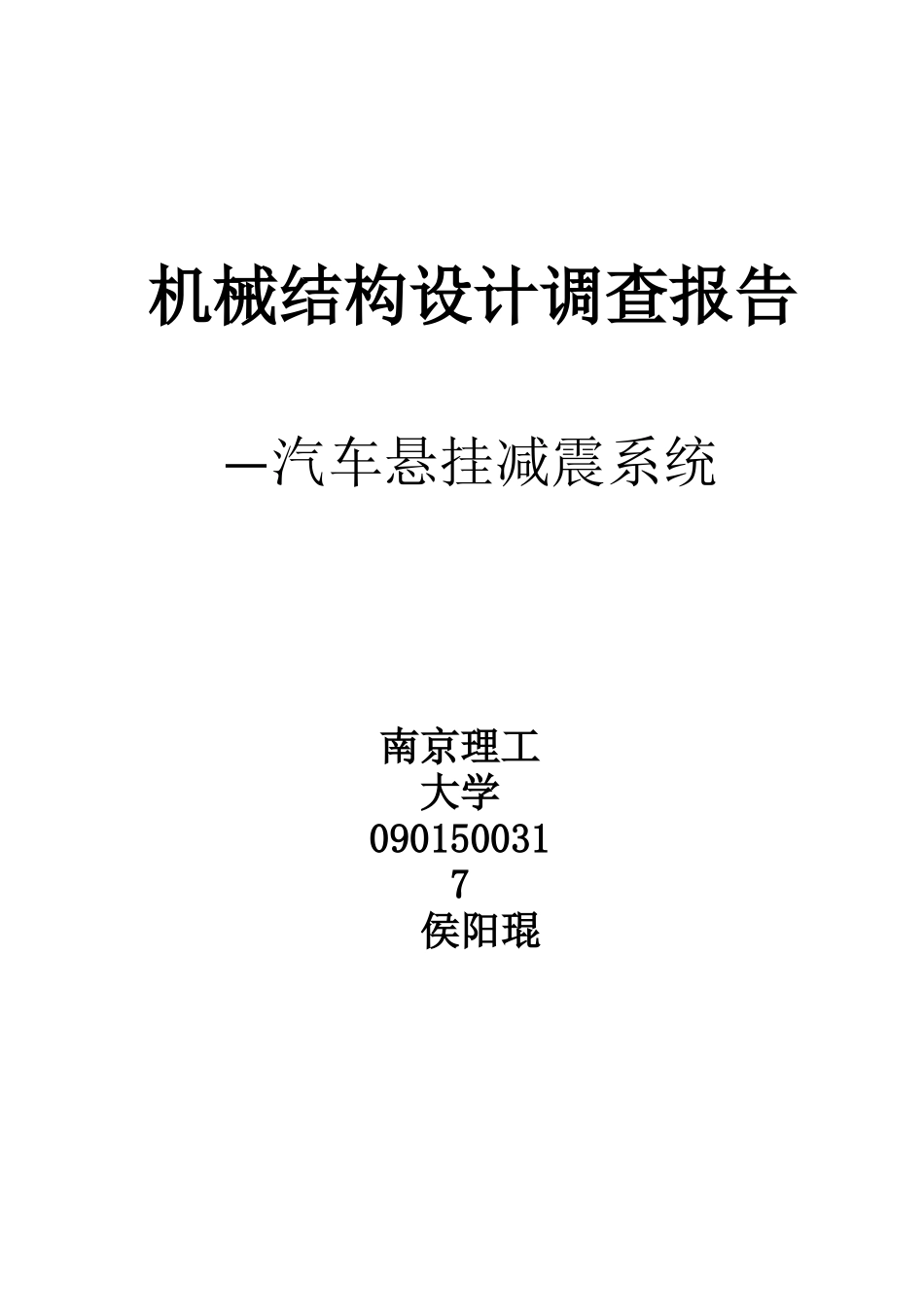

机械结构设计调查报告—汽车悬挂减震系统南京理工大学0901500317侯阳琨汽车减震系统1.背景：汽车减震系统主要用来解决路面不平而给车身带来的冲击，加速车架与车身振动的衰减，以改善汽车的行驶平稳性。如果把发动机比喻为汽车的“心脏”，变速器为汽车的“中枢神经”，那么底盘及悬挂减震系统就是汽车的“骨骼骨架”。减震系统不仅决定了一辆汽车的舒适性与操控性同时对车辆的安全性起到很大的决定作用，随着人们对舒适度要求的不断提高，减震系统的性能已经成为衡量汽车质量及档次的重要指标之一。悬架减震系统示意图2.减震系统原理：连接车身（车架）和车轮（车轴）的弹性构件叫做悬架，这个构件虽为弹性结构，但它的刚度足以保证汽车的行驶舒适性和稳定性。在汽车行驶过程中，悬架既能抵消减弱路面不平带来的生硬冲击，又能确保车身的横向和纵向稳定性，使车辆在悬架设计的自由行程内时刻都可以保持一个较大范围的动态可控姿态。悬架是由弹簧、减振器（减振筒）、导向机构等组成，其中弹簧主要起减缓冲击力的作用，减振器的主要作用是衰减振动。悬架数学模型如图，减震器与弹性元件并联安装。（1）减震器原理：为衰减震动，汽车悬架系统中采用减震器多是液力减震器，其工作原理是当车架和车桥间震动而出现相对运动时，减震器内的活塞上下移动，减震器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。此时孔壁与油液间的摩擦和油液分子间的内摩擦对震动形成阻尼力，使汽车震动能量转化为油液热能，再由减震器吸收散发到大气中。在油液通道截面和等因素不变时，阻尼力随车架与车桥之间的相对运动速度增减，并与油液粘度有关。减震器数学模型通过与悬架匹配良好的减振器，通常在第一个振动周期后，有90％以上振动能量被阻尼掉双向作用筒式减振器工作原理说明：现今汽车大部分采用的是液力减振器。在压缩行程时，指汽车车轮移近车身，减振器受压缩，此时减振器内活塞3向下移动。活塞下腔室的容积减少，油压升高，油液流经流通阀8流到活塞上面的腔室（上腔）。上腔被活塞杆1占去了一部分空间，因而上腔增加的容积小于下腔减小的容积，一部分油液于是就推开压缩阀6，流回贮油缸5。这些阀对油的节约形成悬架受压缩运动的阻尼力。减振器在伸张行程时，车轮相当于远离车身，减振器受拉伸。这时减振器的活塞向上移动。活塞上腔油压升高，流通阀8关闭，上腔内的油液推开伸张阀4流入下腔。由于活塞杆的存在，自上腔流来的油液不足以充满下腔增加的容积，主使下腔产生一真空度，这时储油缸中的油液推开补偿阀7流进下腔进行补充。由于这些阀的节流作用对悬架在伸张运动时起到阻尼作用。由于伸张阀弹簧的刚度和预紧力设计的大于压缩阀，在同样压力作用下，伸张阀及相应的常通缝隙的通道载面积总和小于压缩阀及相应常通缝隙通道截面积总和。这使得减振器的伸张行程产生的阻尼力大于压缩行程的阻尼力，达到迅速减振的要求。（2）悬架结构悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。①非独立悬架如右图(a)所示其特点是两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上，当车轮上下跳动时定位参数变化小。若采用钢板弹簧作弹性元件，它可兼起导向作用，使结构大为简化，降低成本。目前广泛应用于货车和大客车上，有些轿车后悬架也有采用的。非独立悬架由于非簧载质量比较大，高速行驶时悬架受到冲击载荷比较大，平顺性较差。②独立悬架如右图(b)所示其特点是两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮，独立悬架所采用的车桥是断开式的。这样使得发动机可放低安装，有利于降低汽车重心，并使结构紧凑。独立悬架允许前轮有大的跳动空间，有利于转向，便于选择软的弹簧元件使平顺性得到改善。同时独立悬架非簧载质量小，可提高汽车车轮的附着性3.减震系统的检测减振器是汽车使用过程中的易损配件，减振器工作好坏，将直接影响汽车行驶的平稳性和其它机件的寿命，因此我们应使减振器经常处于良好的工作状态。1.常见失效模式：（1）漏油：分为油封部...
