热能回收机控制器说明书VIP免费

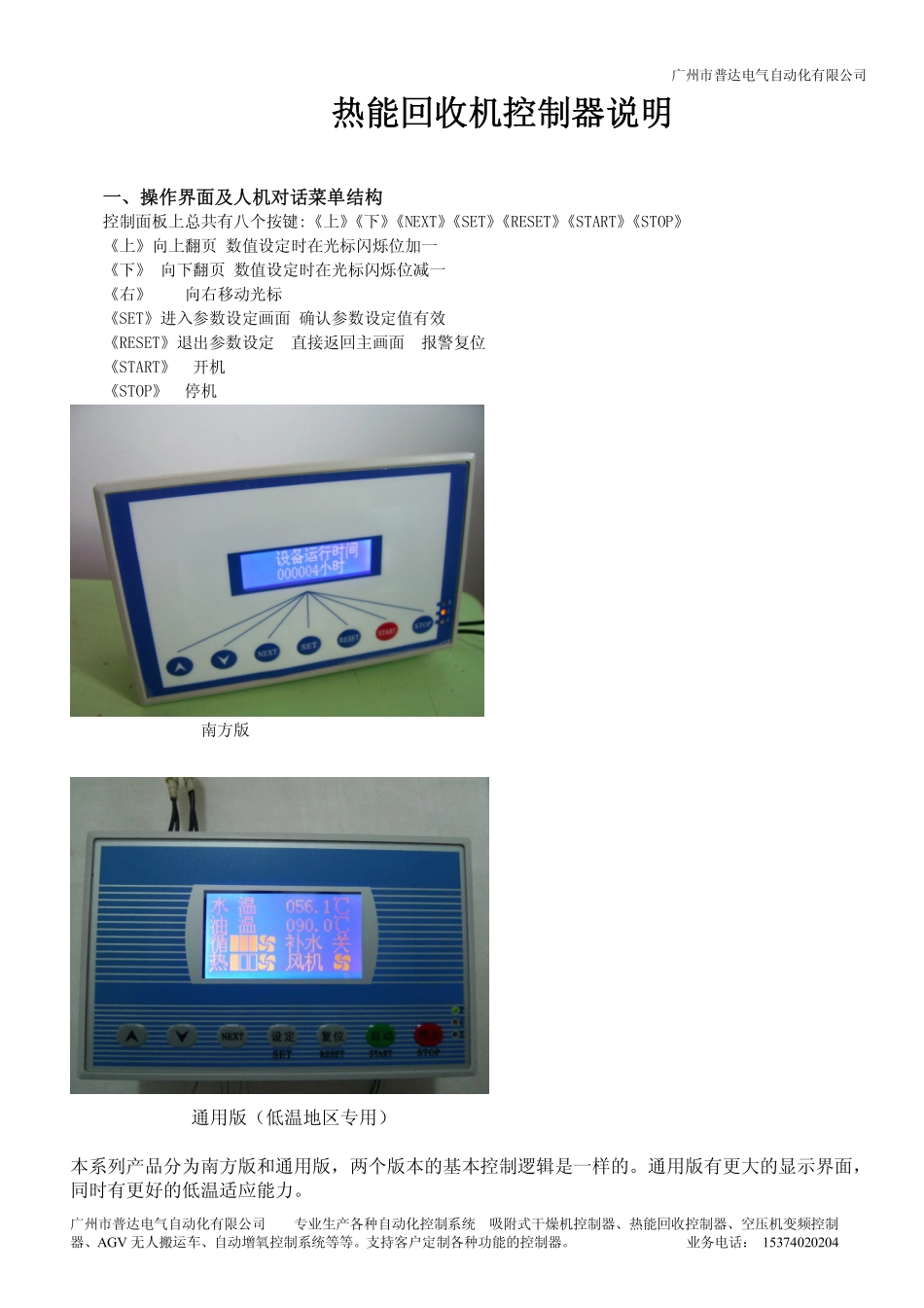

广州市普达电气自动化有限公司广州市普达电气自动化有限公司专业生产各种自动化控制系统吸附式干燥机控制器、热能回收控制器、空压机变频控制器、AGV无人搬运车、自动增氧控制系统等等。支持客户定制各种功能的控制器。业务电话：15374020204热能回收机控制器说明一、操作界面及人机对话菜单结构控制面板上总共有八个按键:《上》《下》《NEXT》《SET》《RESET》《START》《STOP》《上》向上翻页数值设定时在光标闪烁位加一《下》向下翻页数值设定时在光标闪烁位减一《右》向右移动光标《SET》进入参数设定画面确认参数设定值有效《RESET》退出参数设定直接返回主画面报警复位《START》开机《STOP》停机南方版通用版（低温地区专用）本系列产品分为南方版和通用版，两个版本的基本控制逻辑是一样的。通用版有更大的显示界面，同时有更好的低温适应能力。广州市普达电气自动化有限公司广州市普达电气自动化有限公司专业生产各种自动化控制系统吸附式干燥机控制器、热能回收控制器、空压机变频控制器、AGV无人搬运车、自动增氧控制系统等等。支持客户定制各种功能的控制器。业务电话：153740202041、菜单结构图2、控制器正常工作时主画面显示以下信息1-循表示循环水箱,接着表示水位,然后是显示温度,风扇表示循环泵状态;回收机开机后会闪烁,如果循环泵运行风扇图转动.热表示热水箱(储水箱),接着表示水位(未满显示1格,满显示3格),然后是显示热水泵运行状态.1--------2-----------2-显示油温状态（低、高）,后面是空压机机油温度.第二行显示补水阀状态,后面显示实时时钟.故障时在设备状态下显示故障名称，同时背光灯闪烁，蜂鸣器响。维护信息内生成故障记录（记录故障名称、发生时间）循053.8℃热油078.8℃风机开078.8℃补水关1维护2故障3用户4厂家循053.8℃热油温传感开机自检运行显示功能选择维护信息故障记录用户设定厂家设定广州市普达电气自动化有限公司广州市普达电气自动化有限公司专业生产各种自动化控制系统吸附式干燥机控制器、热能回收控制器、空压机变频控制器、AGV无人搬运车、自动增氧控制系统等等。支持客户定制各种功能的控制器。业务电话：15374020204二、参数列举及定义说明（参数只可以在关机状态下更改）序号参数名称缺省值参数说明用户密码设定内容1热水泵启动水温076℃水温高于此温度启动热水泵往热水箱送水2循环泵停止水温080℃水温高于此温度停止循环泵运行2补水下限水温040℃水温低于此温度停止补水，用于温差补水4循环泵启动油温068℃油温低于此温度停止循环水泵运行5风机停止温度076℃油温到达或高于此温度启动风机运行6风机启动温度080℃油温低于此温度停止风机运行7防冻温度002℃水温低于此温度循环泵运行8报警时间20秒故障报警蜂鸣器响时间9热水泵启停间隔5分钟热水泵送水到热水箱满水时起作用,至少延时此时间方可再次启动热水泵10循环泵启动间隔10分钟循环泵停止时，每相隔此数值运行1分钟。11上电自启动关开则上电时自动进入运行状态，无需人工按【启动】按钮。12密码修改0000首次按F1直接进入。修改前请熟记密码，仅仅逐位显示密码修改值厂家密码设定内容序号名称缺省值说明1输出点检测进行调试或测试输出2水温校准当显示温度和真实值有偏差时进行校正，每次校正在20℃以内3油温校准当显示温度和真实值有偏差时进行校正，每次校正在20℃以内4最大运行时间0小时超过设定时间后停机，再次启动无效。解除方法：设此时间为0小时或更大值;如已锁定,同时按向下和F2键,然后进行修改.5清除故障记录清空故障里的故障记录信息6清除运行时间清空维护里的各运行时间记录信息7风机控制开关则屏蔽油温监测8出厂编号0可以设定：可以设空格和数字;在维护里可查看设定值9服务电话0可以设定：可以设空格和数字;在维护里可查看设定值10密码修改0厂家密码优先于用户密码三、报警控制器检测到以下故障时报警，不停机，液晶屏显示相应故障名称。并且液晶背光灯闪烁，蜂鸣器响，故障消除后显示恢复正常。序号预警故障名称处理方法举例故障原因举例1循环泵检查循环泵是否过载循环泵过载(对应输入点闭合)2热水泵检查热水泵是否过载热水泵过载(对应输入点闭合)注意:过载复位时对应...
