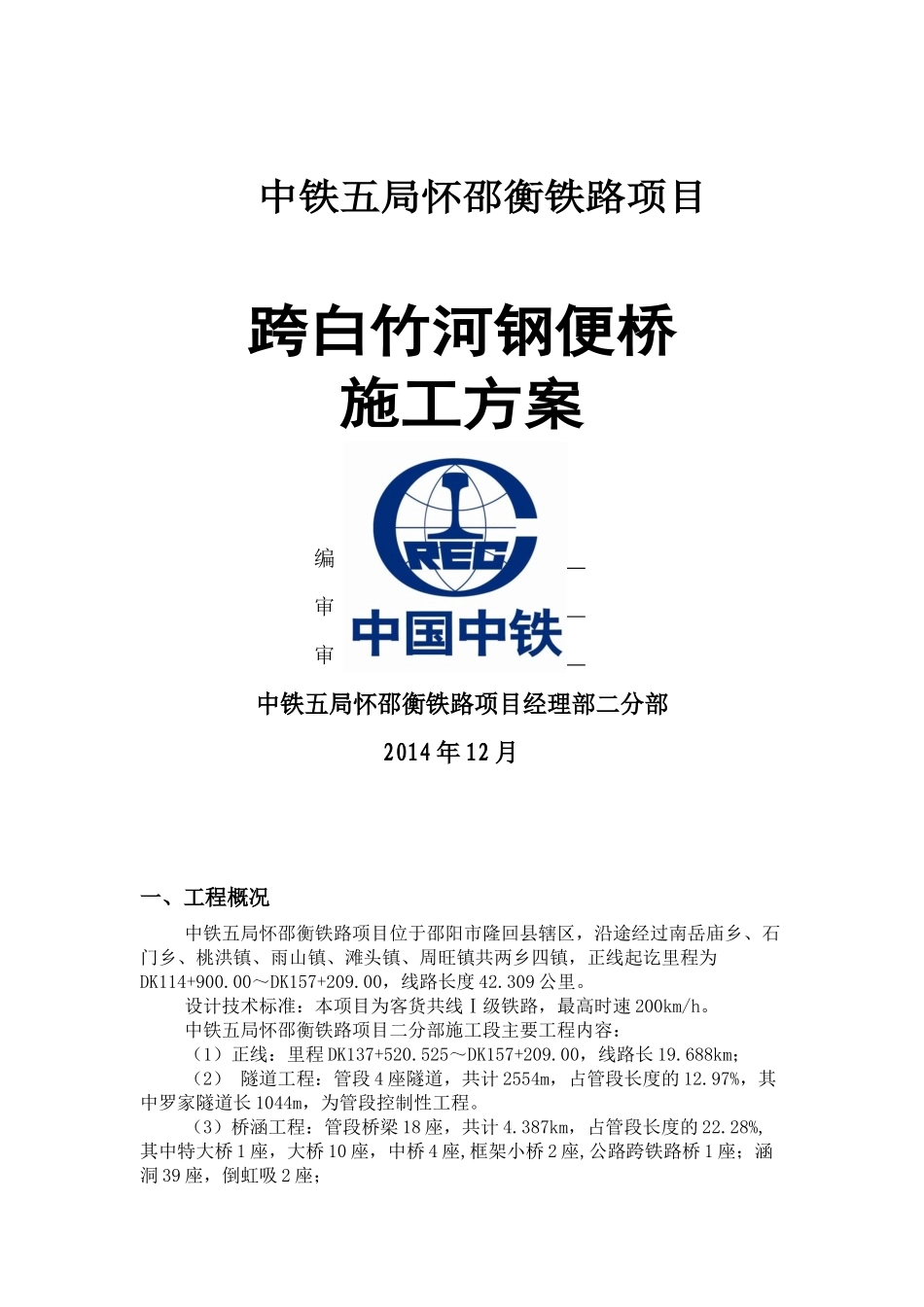

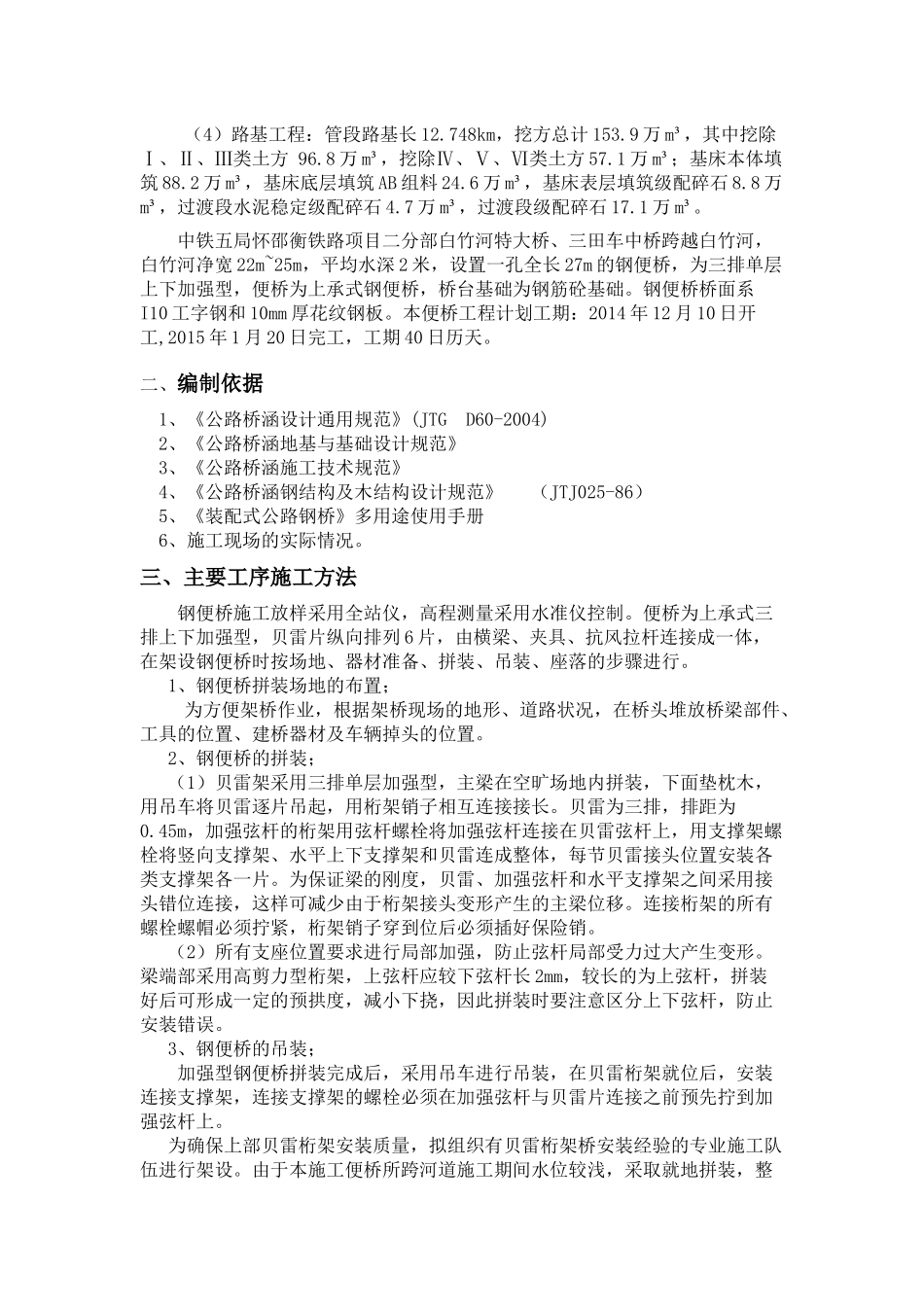

中铁五局怀邵衡铁路项目跨白竹河钢便桥施工方案编制：审核：审批：中铁五局怀邵衡铁路项目经理部二分部2014年12月一、工程概况中铁五局怀邵衡铁路项目位于邵阳市隆回县辖区，沿途经过南岳庙乡、石门乡、桃洪镇、雨山镇、滩头镇、周旺镇共两乡四镇，正线起讫里程为DK114+900.00～DK157+209.00，线路长度42.309公里。设计技术标准：本项目为客货共线Ⅰ级铁路，最高时速200km/h。中铁五局怀邵衡铁路项目二分部施工段主要工程内容：（1）正线：里程DK137+520.525～DK157+209.00，线路长19.688km；（2）隧道工程：管段4座隧道，共计2554m，占管段长度的12.97%，其中罗家隧道长1044m，为管段控制性工程。（3）桥涵工程：管段桥梁18座，共计4.387km，占管段长度的22.28%,其中特大桥1座，大桥10座，中桥4座,框架小桥2座,公路跨铁路桥1座；涵洞39座，倒虹吸2座；（4）路基工程：管段路基长12.748km，挖方总计153.9万m³，其中挖除Ⅰ、Ⅱ、Ⅲ类土方96.8万m³，挖除Ⅳ、Ⅴ、Ⅵ类土方57.1万m³；基床本体填筑88.2万m³，基床底层填筑AB组料24.6万m³，基床表层填筑级配碎石8.8万m³，过渡段水泥稳定级配碎石4.7万m³，过渡段级配碎石17.1万m³。中铁五局怀邵衡铁路项目二分部白竹河特大桥、三田车中桥跨越白竹河，白竹河净宽22m~25m，平均水深2米，设置一孔全长27m的钢便桥，为三排单层上下加强型，便桥为上承式钢便桥，桥台基础为钢筋砼基础。钢便桥桥面系I10工字钢和10mm厚花纹钢板。本便桥工程计划工期：2014年12月10日开工,2015年1月20日完工，工期40日历天。二、编制依据1、《公路桥涵设计通用规范》(JTGD60-2004)2、《公路桥涵地基与基础设计规范》3、《公路桥涵施工技术规范》4、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）5、《装配式公路钢桥》多用途使用手册6、施工现场的实际情况。三、主要工序施工方法钢便桥施工放样采用全站仪，高程测量采用水准仪控制。便桥为上承式三排上下加强型，贝雷片纵向排列6片，由横梁、夹具、抗风拉杆连接成一体，在架设钢便桥时按场地、器材准备、拼装、吊装、座落的步骤进行。1、钢便桥拼装场地的布置；为方便架桥作业，根据架桥现场的地形、道路状况，在桥头堆放桥梁部件、工具的位置、建桥器材及车辆掉头的位置。2、钢便桥的拼装；（1）贝雷架采用三排单层加强型，主梁在空旷场地内拼装，下面垫枕木，用吊车将贝雷逐片吊起，用桁架销子相互连接接长。贝雷为三排，排距为0.45m，加强弦杆的桁架用弦杆螺栓将加强弦杆连接在贝雷弦杆上，用支撑架螺栓将竖向支撑架、水平上下支撑架和贝雷连成整体，每节贝雷接头位置安装各类支撑架各一片。为保证梁的刚度，贝雷、加强弦杆和水平支撑架之间采用接头错位连接，这样可减少由于桁架接头变形产生的主梁位移。连接桁架的所有螺栓螺帽必须拧紧，桁架销子穿到位后必须插好保险销。（2）所有支座位置要求进行局部加强，防止弦杆局部受力过大产生变形。梁端部采用高剪力型桁架，上弦杆应较下弦杆长2mm，较长的为上弦杆，拼装好后可形成一定的预拱度，减小下挠，因此拼装时要注意区分上下弦杆，防止安装错误。3、钢便桥的吊装；加强型钢便桥拼装完成后，采用吊车进行吊装，在贝雷桁架就位后，安装连接支撑架，连接支撑架的螺栓必须在加强弦杆与贝雷片连接之前预先拧到加强弦杆上。为确保上部贝雷桁架安装质量，拟组织有贝雷桁架桥安装经验的专业施工队伍进行架设。由于本施工便桥所跨河道施工期间水位较浅，采取就地拼装，整孔吊装法进行便桥架设。采用吊车吊起拼装好的每片贝雷桁架的三分之一吊点处，同时在贝雷桁架两端各绑扎好吊绳，起吊期间施工人员拉起四根吊绳站立于吊车作业半径之外的安全区域，辅助吊车控制好贝雷桁架位置。架设期间现场技术、安全人员对人员、设备进行全程监控，规范文明施工，确保安装架设工作安全顺利完成。4、横梁安装；横梁采用I28b工字钢，长5.0m，平均间距0.75m，安装桁架节点处，用支撑架螺栓将横梁与贝雷梁连接成一体，相互之间用角钢或标准拉杆打斜撑相连。横梁放置时，需保证主体格构柱处有横梁放置。贝雷架上弦杆安装横撑，横撑采用16A槽钢施工即可，间距2.5m。5、桥面...
