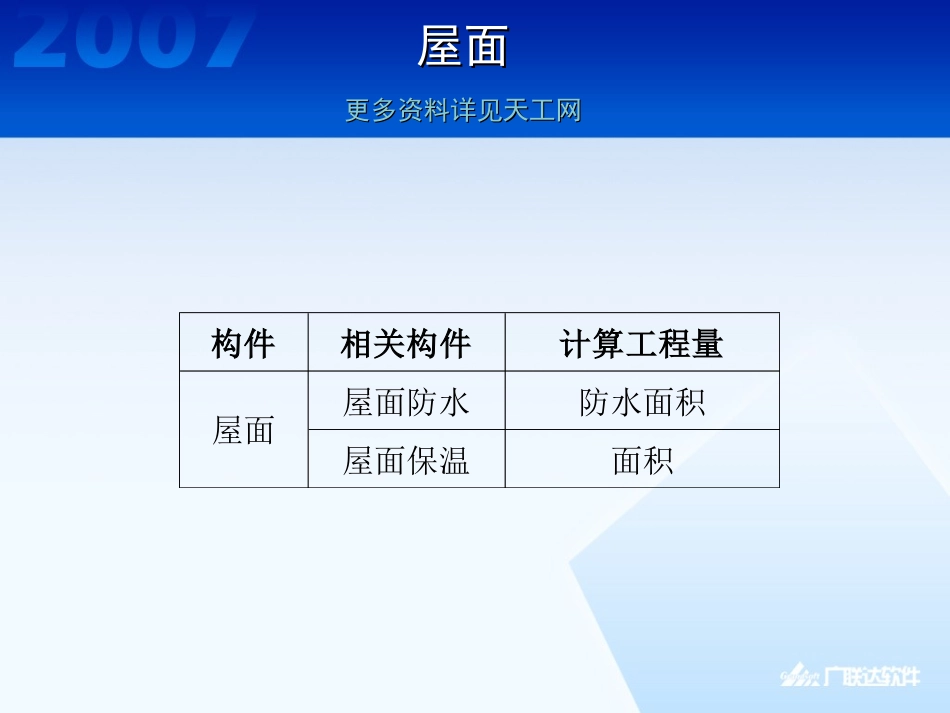

图形其他构件讲解图形其他构件讲解其他构件部分其他构件部分•屋面、栏板、挑檐、阳台、雨蓬、保温层、散水、台阶、天井、后浇带、平整场地、建筑面积、•更多资料详见天工网屋面屋面更多资料详见天工网更多资料详见天工网构件相关构件计算工程量屋面防水防水面积屋面保温面积屋面屋面保温计算规则屋面保温计算规则定额规则•保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以ｍ3立方米计算，另有规定者除外。清单规则•按设计图示尺寸以面积计算。不扣除柱、垛所占面积•更多资料详见天工网屋面防水计算规则屋面防水计算规则定额规则•按图示尺寸的水平投影面积乘屋面延尺系数，以m2计算，不扣除房上烟囱、风帽底座、风道、斜沟等所占面积。平屋面的女儿墙和天窗等处弯起部分和天窗出檐部分重叠的面积应按图示尺寸，并入相应屋面工程量内计算。弯起部分应按图示尺寸计算，如图纸无规定时，伸缩缝、女儿墙的弯起部分可按25cm计算，天窗弯起部分可按50cm计算，但各部分的附加层已包括在定额内，不得另计。清单规则•按设计图示尺寸以面积计算。•1.斜屋顶（不包括平屋顶找坡）按斜面积计算，平屋顶按水平投影面积计算•2.不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占面积•3.屋面的女儿墙、伸缩缝和天窗等处的弯起部分，并入屋面工程量内•更多资料详见天工网案例案例•女儿墙厚度：200•卷边高度300•计算防水面积和保温面积•更多资料详见天工网总结总结•防水面积要考虑卷边的高度。•更多资料详见天工网栏板栏板更多资料详见天工网更多资料详见天工网构件分类计算工程量混凝土栏板混凝土金属栏杆重量、油漆栏板混凝土栏板计算规则混凝土栏板计算规则定额规则•栏板按实体积计算，适用于阳台、楼梯等栏板。清单规则•按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占面积。板伸入墙内的板头并入板体积内计算。•更多资料详见天工网金属栏杆计算规则金属栏杆计算规则定额规则•栏杆和扶手均以延长米（不包括伸入墙内部分的长度）计算。清单规则•金属、硬木、塑料扶手带栏杆•按设计图示以扶手中心线长度（包括弯头长度）计算•更多资料详见天工网栏杆刷漆计算规则栏杆刷漆计算规则定额规则•分别不同刷油部位，按定额中10册说明中相应表格工程量系数以平方米或吨计算清单规则•金属面油漆：按设计图示尺寸以质量计算；•木材面油漆：按设计图示尺寸以单面外围面积计算。•更多资料详见天工网案例案例•栏板总长度为2米•计算栏杆和栏板的工程量•更多资料详见天工网总结总结•当栏杆为金属栏杆时，要注意是否为不锈钢栏杆，不锈钢栏杆是不计算刷漆的。•如果栏杆还有预埋铁件的话，还需要计算预埋铁件的重量。•更多资料详见天工网挑檐挑檐更多资料详见天工网更多资料详见天工网构件计算工程量混凝土防水挑檐挑檐混凝土计算规则挑檐混凝土计算规则定额规则•挑檐天沟按实体积计算。当与板（包括屋面板、楼板）连接时，以外墙身外边缘为分界线；当与圈梁（包括其他梁）连接时，以梁外边线为分界线。外墙外边缘以外或梁外边线以外为挑檐天沟。挑檐天沟壁高度在40cm以内时，套用挑檐项目；挑檐天沟壁高度超过40cm时，按全高计算套用栏板项目。清单规则•按设计图示尺寸以体积计算•现浇挑檐、天沟板、雨蓬、阳台与板(包括屋面板、楼板)连接时，以外墙外边线为分界线；与圈梁（包括其他梁）连接时，以梁外边线为分界线。外边线以外为挑檐、天沟、雨蓬或阳台。•更多资料详见天工网挑檐防水计算规则挑檐防水计算规则•类似于屋面防水，如果有卷边的话，要考虑上卷面积•更多资料详见天工网案例案例•砖外墙厚度200•挑檐从墙中心线外挑800•挑檐厚度80•计算挑檐的体积•更多资料详见天工网总结总结•计算挑檐时，可以同时计算挑檐的装饰面积；•在计算防水面积时，还需要考虑挑檐与墙面交界处的防水卷边面积。•更多资料详见天工网阳台阳台更多资料详见天工网更多资料详见天工网构件计算工程量混凝土建筑面积阳台阳台混凝土计算规则阳台混凝土计算规则定额规则•悬挑板（直形阳台、雨篷及弧形阳台、雨篷）按图示...
