一种形状记忆铜合金的制备VIP免费

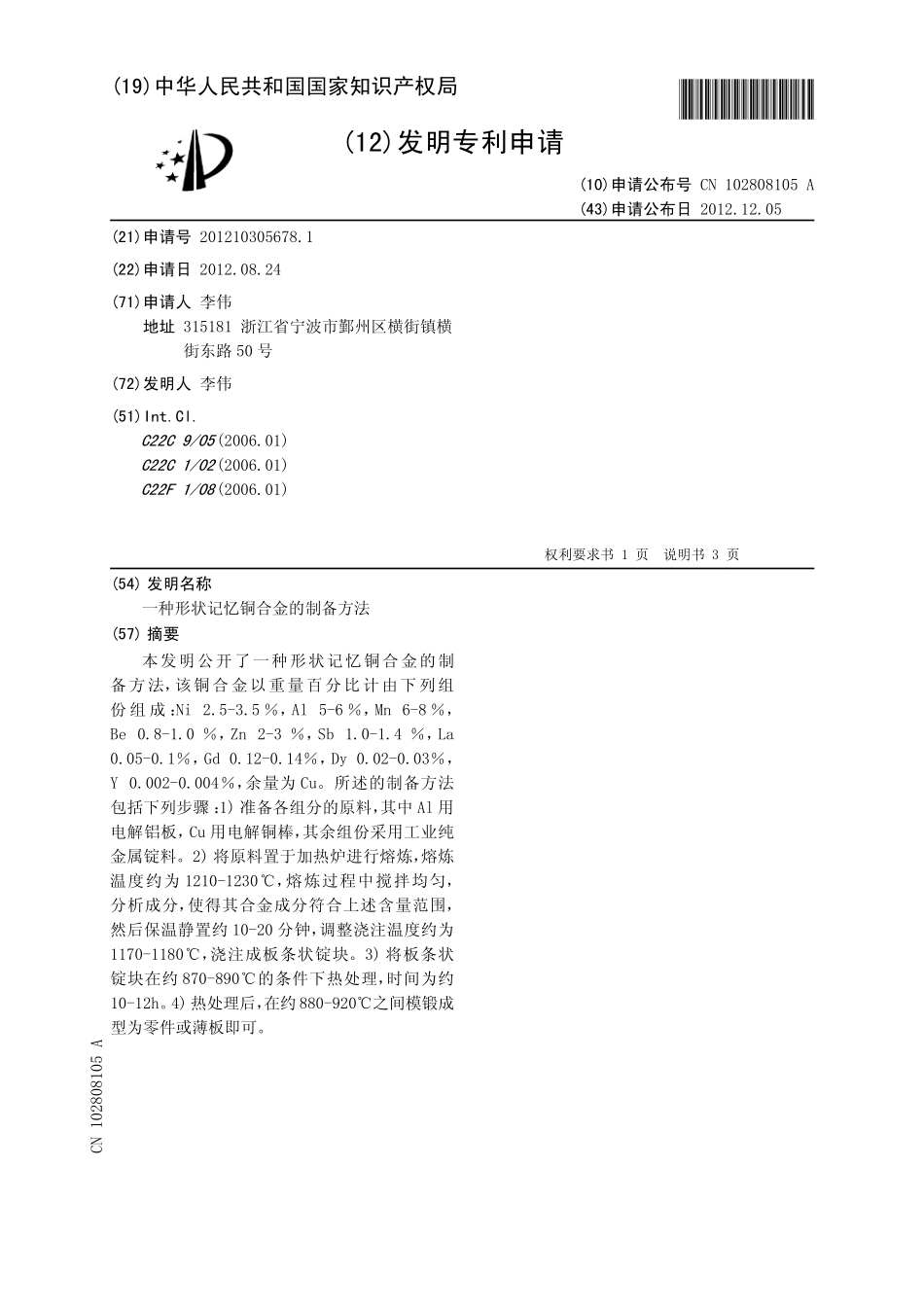

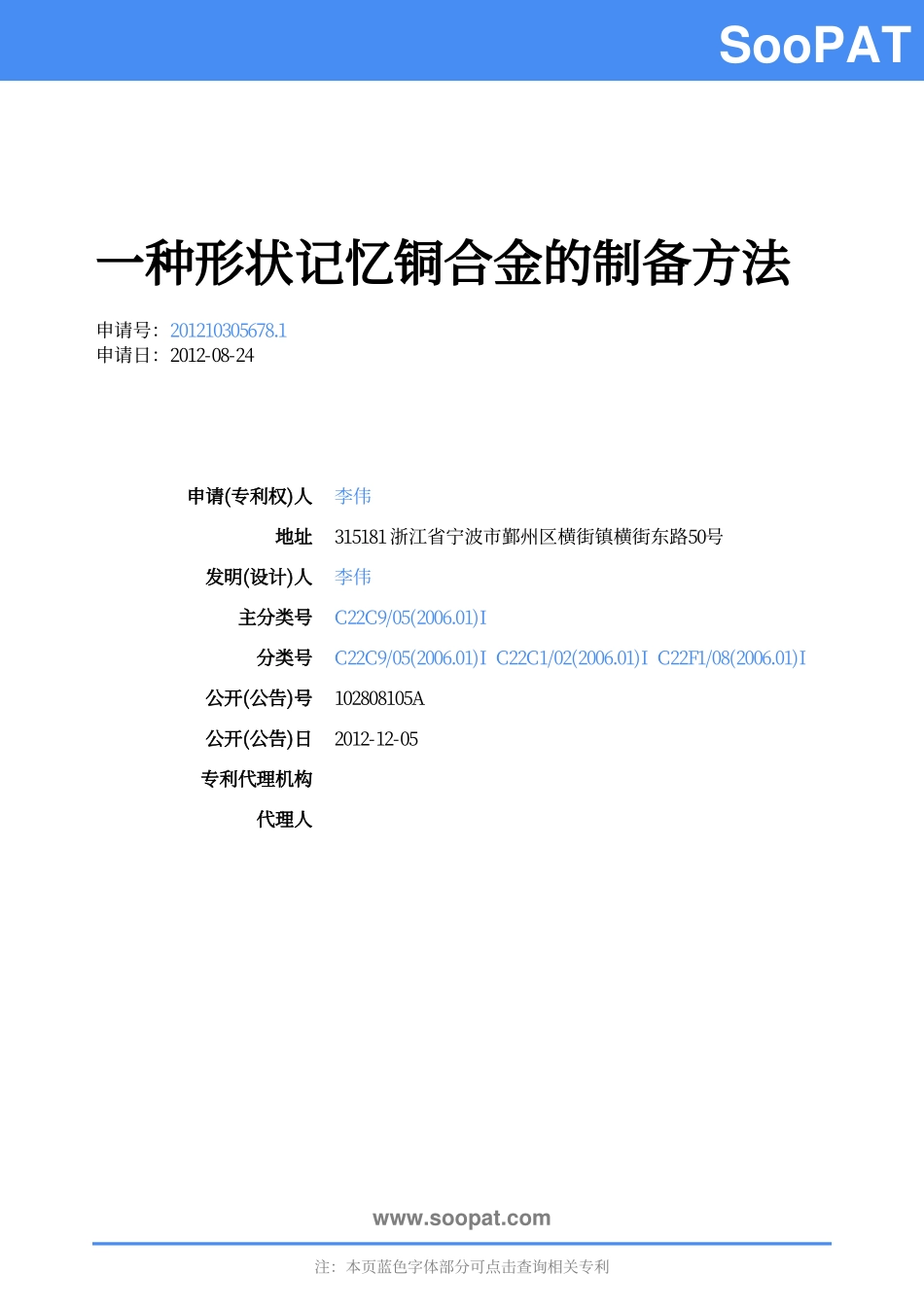

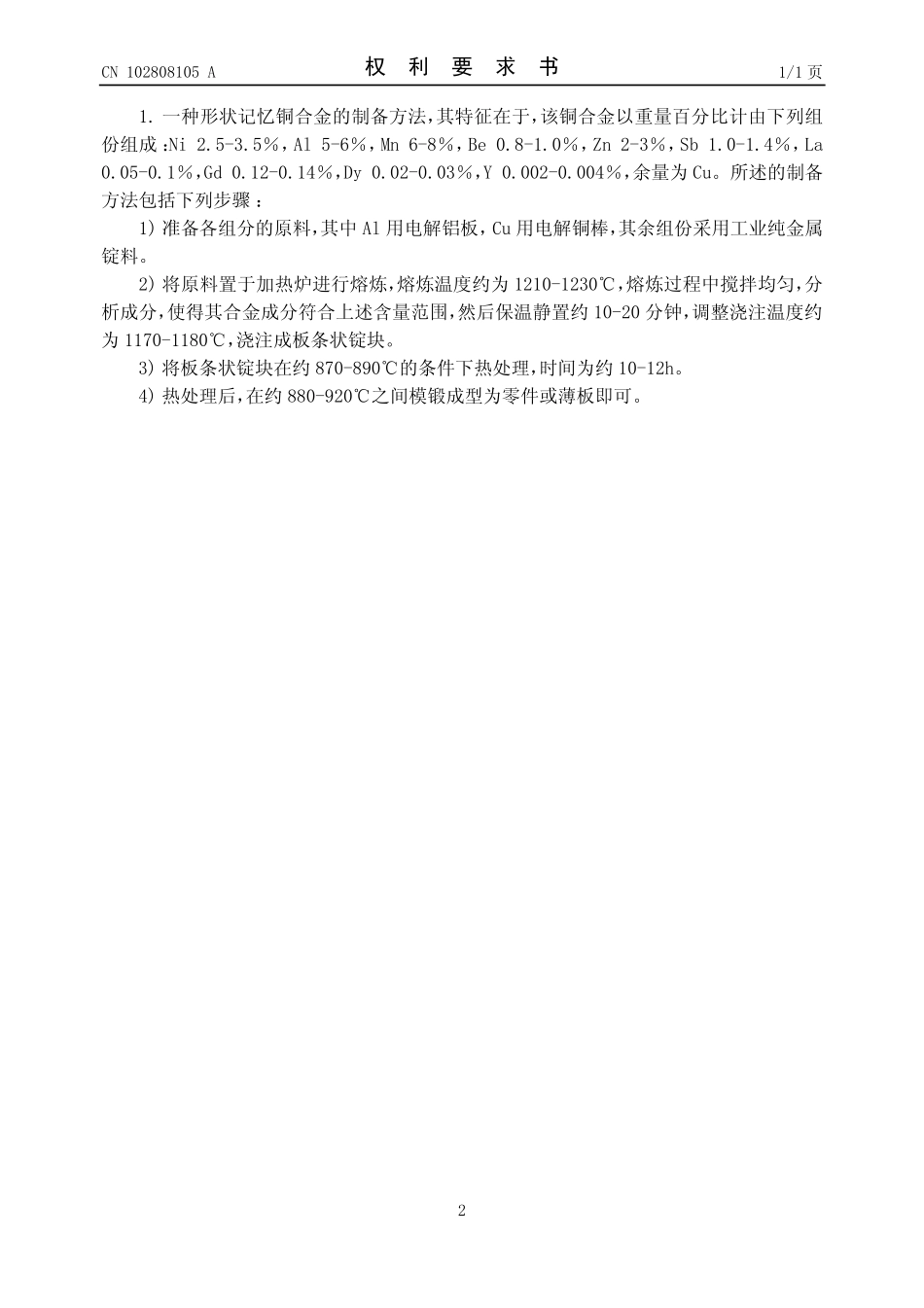

www.soopat.com注：本页蓝色字体部分可点击查询相关专利SooPAT一种形状记忆铜合金的制备方法申请号：201210305678.1申请日：2012-08-24申请(专利权)人李伟地址315181浙江省宁波市鄞州区横街镇横街东路50号发明(设计)人李伟主分类号C22C9/05(2006.01)I分类号C22C9/05(2006.01)IC22C1/02(2006.01)IC22F1/08(2006.01)I公开(公告)号102808105A公开(公告)日2012-12-05专利代理机构代理人(10)申请公布号CN102808105A(43)申请公布日2012.12.05CN102808105A*CN102808105A*(21)申请号201210305678.1(22)申请日2012.08.24C22C9/05(2006.01)C22C1/02(2006.01)C22F1/08(2006.01)(71)申请人李伟地址315181浙江省宁波市鄞州区横街镇横街东路50号(72)发明人李伟(54)发明名称一种形状记忆铜合金的制备方法(57)摘要本发明公开了一种形状记忆铜合金的制备方法，该铜合金以重量百分比计由下列组份组成：Ni2.5-3.5％，Al5-6％，Mn6-8％，Be0.8-1.0％，Zn2-3％，Sb1.0-1.4％，La0.05-0.1％，Gd0.12-0.14％，Dy0.02-0.03％，Y0.002-0.004％，余量为Cu。所述的制备方法包括下列步骤：1)准备各组分的原料，其中Al用电解铝板，Cu用电解铜棒，其余组份采用工业纯金属锭料。2)将原料置于加热炉进行熔炼，熔炼温度约为1210-1230℃，熔炼过程中搅拌均匀，分析成分，使得其合金成分符合上述含量范围，然后保温静置约10-20分钟，调整浇注温度约为1170-1180℃，浇注成板条状锭块。3)将板条状锭块在约870-890℃的条件下热处理，时间为约10-12h。4)热处理后，在约880-920℃之间模锻成型为零件或薄板即可。(51)Int.Cl.权利要求书1页说明书3页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页说明书3页1/1页21.一种形状记忆铜合金的制备方法，其特征在于，该铜合金以重量百分比计由下列组份组成：Ni2.5-3.5％，Al5-6％，Mn6-8％，Be0.8-1.0％，Zn2-3％，Sb1.0-1.4％，La0.05-0.1％，Gd0.12-0.14％，Dy0.02-0.03％，Y0.002-0.004％，余量为Cu。所述的制备方法包括下列步骤：1)准备各组分的原料，其中Al用电解铝板，Cu用电解铜棒，其余组份采用工业纯金属锭料。2)将原料置于加热炉进行熔炼，熔炼温度约为1210-1230℃，熔炼过程中搅拌均匀，分析成分，使得其合金成分符合上述含量范围，然后保温静置约10-20分钟，调整浇注温度约为1170-1180℃，浇注成板条状锭块。3)将板条状锭块在约870-890℃的条件下热处理，时间为约10-12h。4)热处理后，在约880-920℃之间模锻成型为零件或薄板即可。权利要求书CN102808105A21/3页3一种形状记忆铜合金的制备方法技术领域[0001]本发明涉及铜合金技术领域，特别涉及一种形状记忆铜合金的制备方法。背景技术[0002]记忆合金有镍钛系合金、铜基合金和铁合金三类。镍钛系合金记忆性能较高，达4～8％。但镍钛均是战略物资，目前价格高涨，而且生产工艺复杂，成本很高；铜基合金有：铜锌铝、铜铝镍、铜铝铍、铜铝锰。铜锌铝合金的主要缺点是记忆衰退现象严重；其它采用熔炼、轧拉生产的铜基合金形成粗晶、多晶，性能的方向性能差异大，造成垂直于应力方向强度较弱的晶界断裂，造成低的塑性，低的超弹能力的机制，性能很脆，难于成型，如不能冷拉丝、冷轧板材；最新的铜铝锰合金塑性好一些，但记忆能力不足，在1～3％之间；铜铝铍合金记忆性能很好，但很脆，不能冷拉冷轧成材；铁基合金如FeMnSi系的主要问题是记忆能力差，无双程记忆。[0003]中国专利CN200610161600.1公开了一种铜锌铝形状记忆合金耐磨材料及其制备方法，涉及一种形状记忆合金材料的制备技术领域，制备方法为：以电解铜、0#锌、00#铝、电解镍为原材料，按成分配比加入复合稀土细化剂进行熔炼，当合金液温度达到1230℃～1250℃时，浇注成铸锭，加热到800℃～820℃保温24小时后随炉冷却，然后去除表面2～3mm的脱锌层，再锻造成板材，在830～870℃+130～170℃+40～60℃条件下进行两级时效热处理。铜锌铝形状记忆合金耐磨材料按质量百分数计，Zn24.5％～26％，Al3.7％～3.8％，Ni0.9％～1.0％，0.06％～0.09％的复合稀土细化剂，复合稀土细化剂的组成以质量百分数计，为La45.5％，Ce44.9％，Gd7.7％，Nd1.9％，余为铜。...
