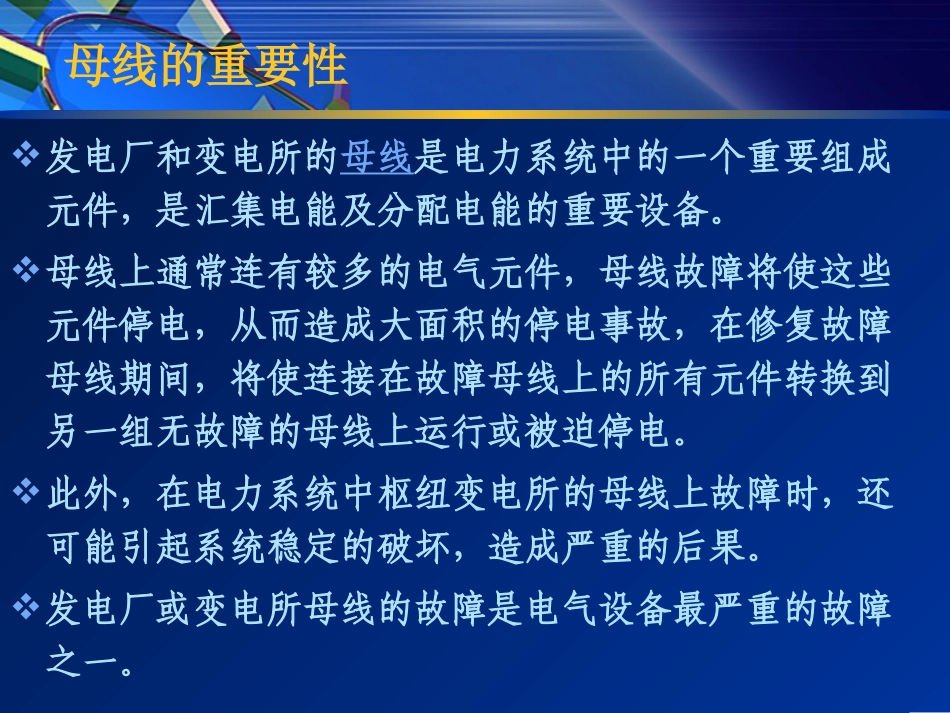

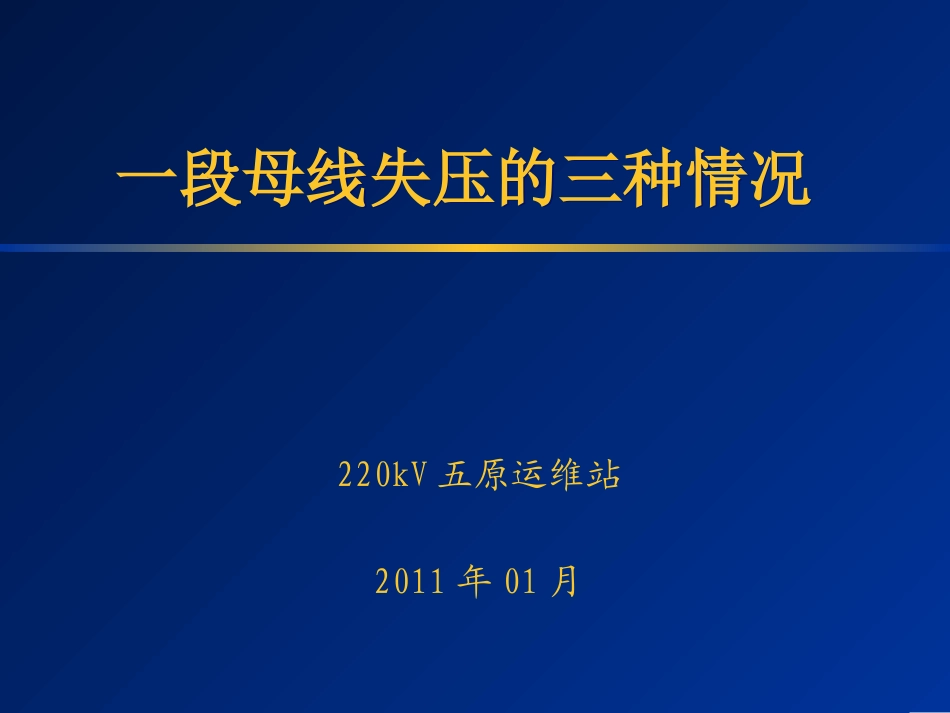

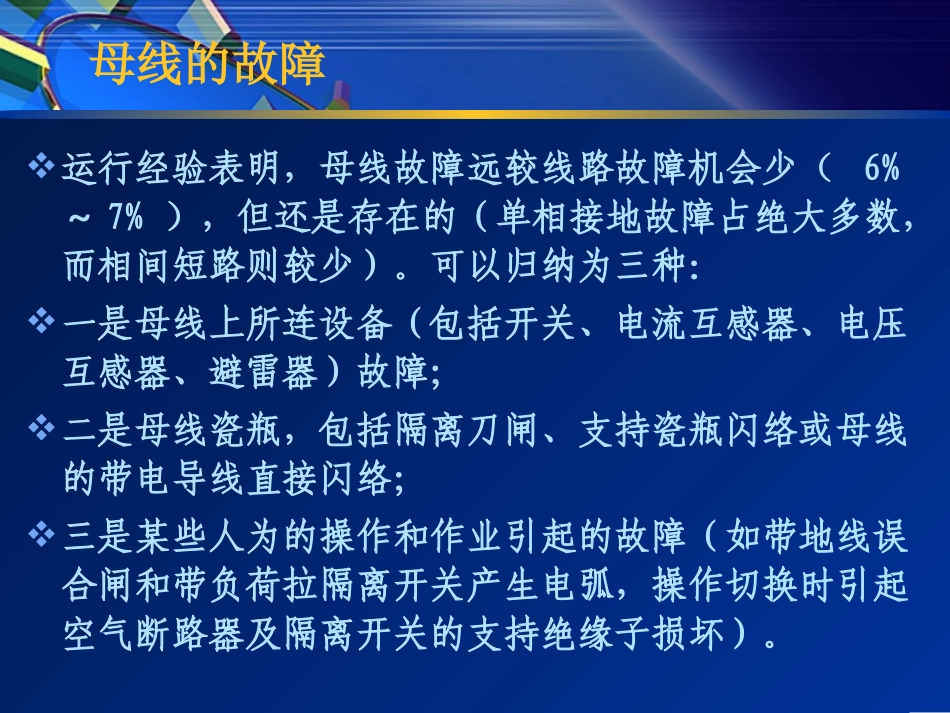

一段母线失压的三种情况一段母线失压的三种情况220kV五原运维站2011年01月母线的重要性发电厂和变电所的母线是电力系统中的一个重要组成元件，是汇集电能及分配电能的重要设备。母线上通常连有较多的电气元件，母线故障将使这些元件停电，从而造成大面积的停电事故，在修复故障母线期间，将使连接在故障母线上的所有元件转换到另一组无故障的母线上运行或被迫停电。此外，在电力系统中枢纽变电所的母线上故障时，还可能引起系统稳定的破坏，造成严重的后果。发电厂或变电所母线的故障是电气设备最严重的故障之一。母线的故障运行经验表明，母线故障远较线路故障机会少（6%～7%），但还是存在的（单相接地故障占绝大多数，而相间短路则较少）。可以归纳为三种：一是母线上所连设备（包括开关、电流互感器、电压互感器、避雷器）故障；二是母线瓷瓶，包括隔离刀闸、支持瓷瓶闪络或母线的带电导线直接闪络；三是某些人为的操作和作业引起的故障（如带地线误合闸和带负荷拉隔离开关产生电弧，操作切换时引起空气断路器及隔离开关的支持绝缘子损坏）。母线故障的保护母线故障的保护方式有两种利用供电元件的保护切除母线故障：主变的速断、过流线路的Ⅱ段采用专设的母线保护。作为值班人员，最重要的是向调度值班人员提供跳闸开关数量和保护动作情况，另外对于值班人员来说，跳闸开关的数量和保护动作情况相结合，便于分析故障地点，缩短判断分析的时间。对于220kV一段母线失压来说，三种情况分别是：1.母线差动保护动作；2.断路器失灵保护动作；3.主变后备保护动作。对于110kV一段母线失压来说，两种情况分别是：1.母线差动保护动作；2.主变后备保护动作；母线故障的保护1.母线差动保护动作：母线到各条线路CT之间任意一点故障，例如:220kV陕五2西刀闸A相支柱瓷瓶闪络引起一段母线差动保护动作，此时五220开关与运行在五220kV西母上的所接断路器跳闸，后台监控机显示五220kV西母上的所接断路器跳闸开关闪烁，相应回路电流、有功、无功指示为零，母线电压为零，此时为母差保护动作，西母失压。2.断路器失灵保护动作：线路故障，断路器失灵保护动作，造成一段母线失压，例如：220kV陕五2开关液压机构压力降至闭锁分闸值，此时当220kV陕五线A相接地故障，线路保护动作，开关不能跳闸，还有故障电流向故障点输送，线路失灵保护启动，出口跳开所有连接在此段母线上的断路器和母联开关，故障电流消失，后台监控机显示：除220kV陕五2开关为合位外，其余开关均跳闸闪烁，西母上的各分路电流、有功、无功指示为零，母线电压为零，此时为断路器失灵保护动作，造成西母失压。3.主变后备保护动作：开关拒动，线路保护动作，失灵保护未启动，引起主变后备保护动作。例如：220kV陕五2开关液压机构压力降至闭锁分闸值，此时当220kV陕五线A相接地故障，线路保护动作，开关不能跳闸，还有故障电流向故障点输送，由于线路失灵保护压板虚接或未投，造成失灵保护未启动，此时主变后备保护动作，五224、五220开关出口跳闸，五220kV西母所有开关对侧开关跳闸，后台监控机显示：五220kV西母除五224、五220开关外所有开关均在合位，五224、五220开关跳闸闪烁，西母上的各分路电流、有功、无功指示为零，母线电压为零，此时为主变高后备保护动作，对侧后备保护动作，造成西母失压。保证变电站的安全稳定运行，对电力系统的安全和稳定具有重要意义。变电站一旦发生故障，如不能及时消除，会酿成大面积停电，将给社会带来灾难性后果。因此，提高变电运行人员的分析处理故障能力，使运行人员能够有效防范事故发生，能够在事故发生后，准确地向调度部门汇报事故信息，正确处理，是保证电网安全的一项重要工作。
