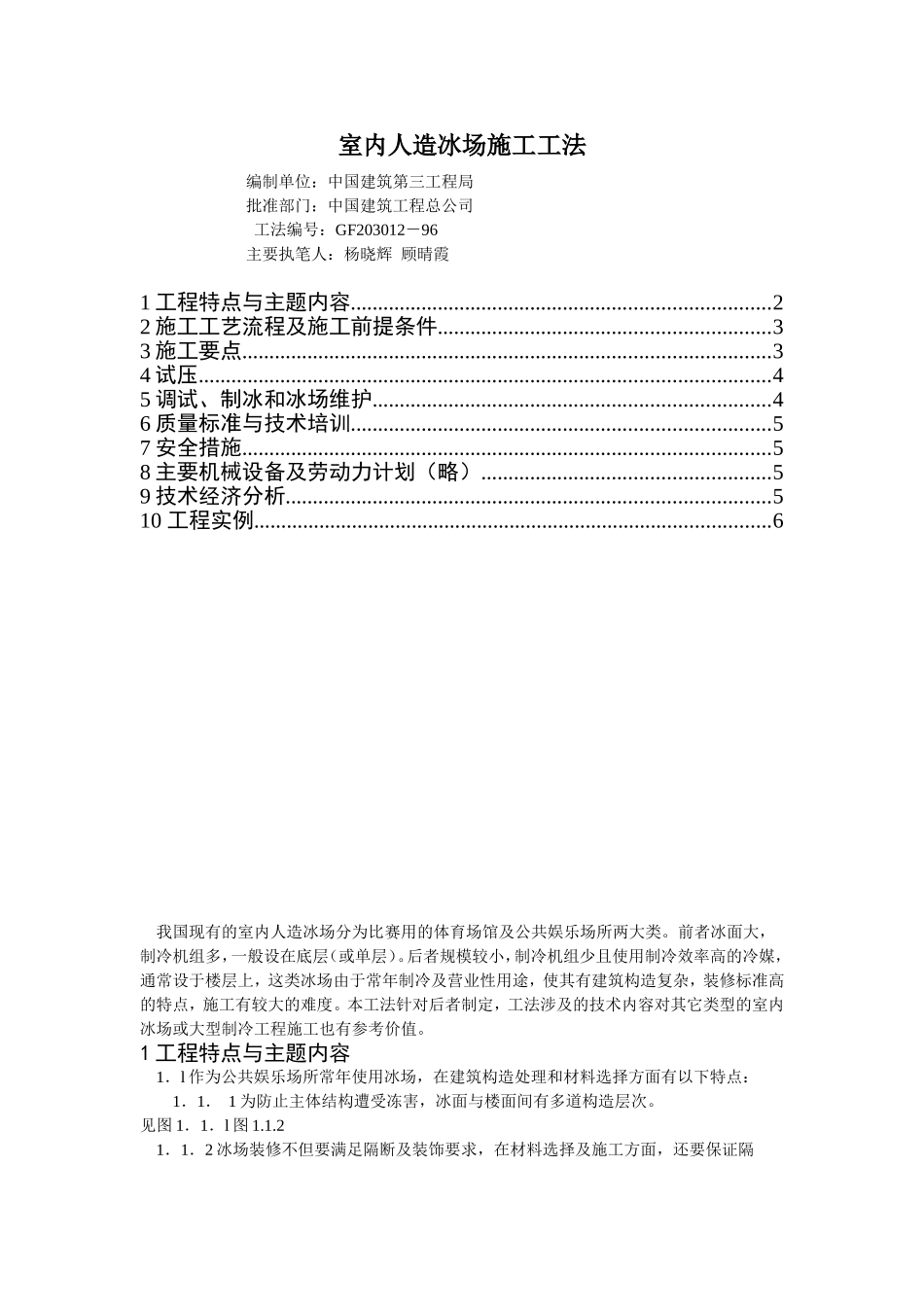

室内人造冰场施工工法编制单位：中国建筑第三工程局批准部门：中国建筑工程总公司工法编号：GF203012－96主要执笔人：杨晓辉顾晴霞1工程特点与主题内容.............................................................................22施工工艺流程及施工前提条件.............................................................33施工要点.................................................................................................34试压.........................................................................................................45调试、制冰和冰场维护.........................................................................46质量标准与技术培训.............................................................................57安全措施.................................................................................................58主要机械设备及劳动力计划（略）.....................................................59技术经济分析.........................................................................................510工程实例...............................................................................................6我国现有的室内人造冰场分为比赛用的体育场馆及公共娱乐场所两大类。前者冰面大，制冷机组多，一般设在底层（或单层）。后者规模较小，制冷机组少且使用制冷效率高的冷媒，通常设于楼层上，这类冰场由于常年制冷及营业性用途，使其有建筑构造复杂，装修标准高的特点，施工有较大的难度。本工法针对后者制定，工法涉及的技术内容对其它类型的室内冰场或大型制冷工程施工也有参考价值。1工程特点与主题内容1．l作为公共娱乐场所常年使用冰场，在建筑构造处理和材料选择方面有以下特点：1．1．1为防止主体结构遭受冻害，冰面与楼面间有多道构造层次。见图1．1．l图1.1.21．1．2冰场装修不但要满足隔断及装饰要求，在材料选择及施工方面，还要保证隔热、保温、防潮、防渗、防结露等方面的功能要求。1．2冰场制冷工艺复杂（见图1．2．l）设备自动化程度高，安装精度要求高，系统管网接头类型多，数量多，除干管的法兰连接外，大量的其它接头都具有不可拆卸的特点，施工必须掌握系统的工作原理，有序地作业，确保安装一次成功。图1．2．1溜冰场冷冻系统流程示意图1．3冰面需承受规定的使用活载和铲冰车的移动荷载，各构造层要有足够的承载能力，冰面应坚实、均一。1．4系统的检漏，试压量大，制冷系统加压和抽真空的保压时间长，要求高。1．5冰场安装与精装修在同一空间内同时展开，工序穿插及成品保护难度大。1．6本工法的主题内容是：施工工艺流程、施工前提条件、操作要点、试压及调试、主要机具设备及劳动力配备，质量及安全技术措施。2施工工艺流程及施工前提条件2．l施工工艺流程见图2．1．l(附后)。2．2冰场设备安装之前，除冰场护墙外贴面以外的其余湿作业（砌砖、抹灰等）、室内天棚、冰场隔断（除玻璃安装以外的工作内容）、墙面、门窗均应施工完毕，能提供一个相对清洁的，可关闭的工作环境。3施工要点3．l设备及机组本体管道安装3．1．l熟悉制冰的工艺原理、工艺流程及机组各部件的功能，连接方法。3．1．2设备吊装就位平稳、安装位置正确、减震垫齐全、放置平整、固定牢靠。3．1．3机组管道自带的保温层必须妥为保护，不得损坏，法兰垫必须完好无损，管道清理内壁后，按顺序就位，法兰连接操作应正确，注意螺栓的紧固顺序和按规定的扭矩拧紧，保持螺栓张紧一致使接头严密不漏，达到原机组的紧体一致性，试压后再作接头保温。3．2冰场管道均以设备驳接处为起点，找好轴线，标高，按先干管、后支管，先下层保热管网后上层制冷管网的顺序安装。3．2．l安装前逐件核对管道和零配件的安装位置和完好程度，不得错用或使用有损伤或使用有缺陷的材料。3．2．2回汽干管的U型分油弯管设在管道的最低点，其弯曲半径宜小，且应与回气干管的管径相匹配。3．3管道安装的准备工作3．3．l...
