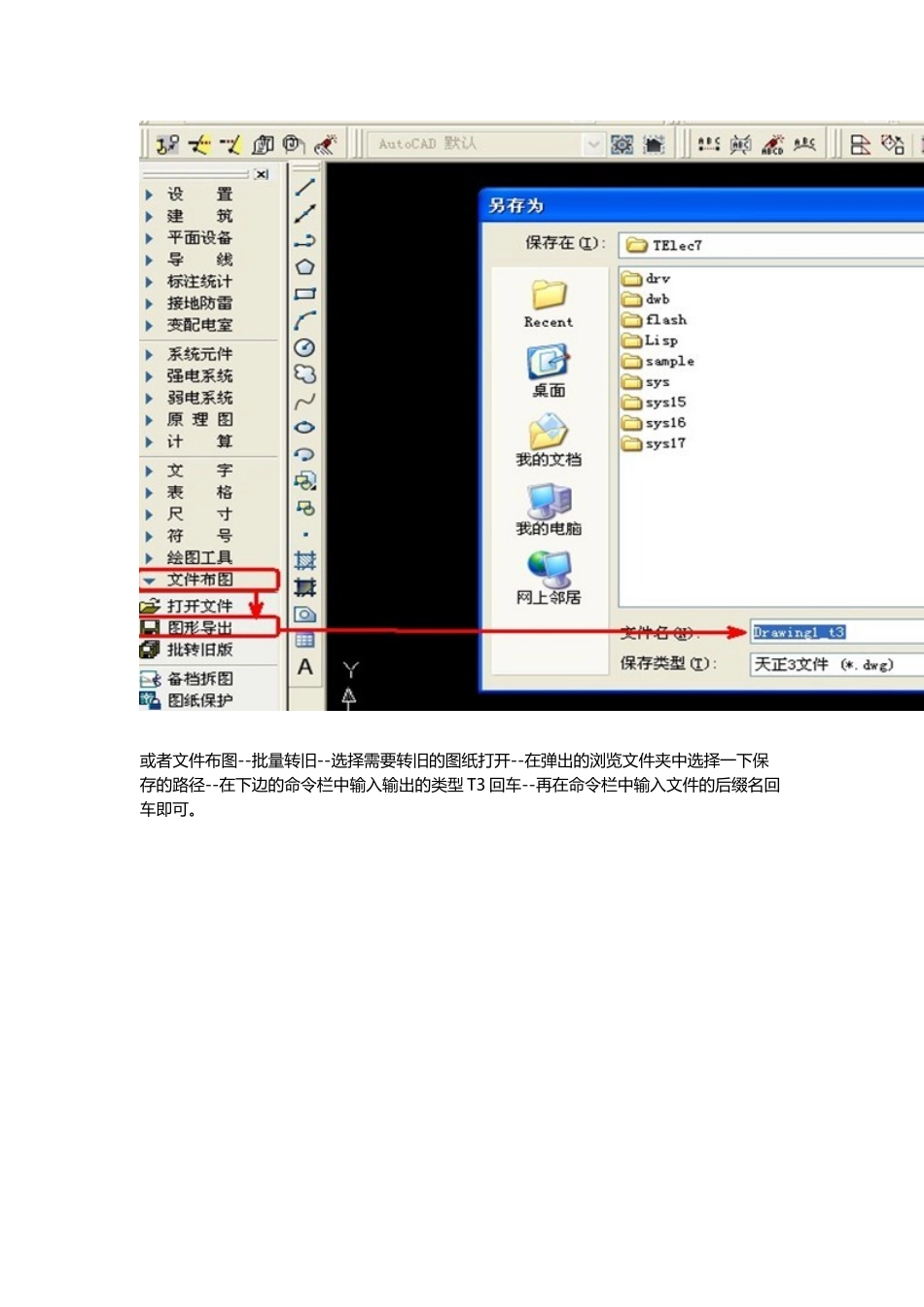

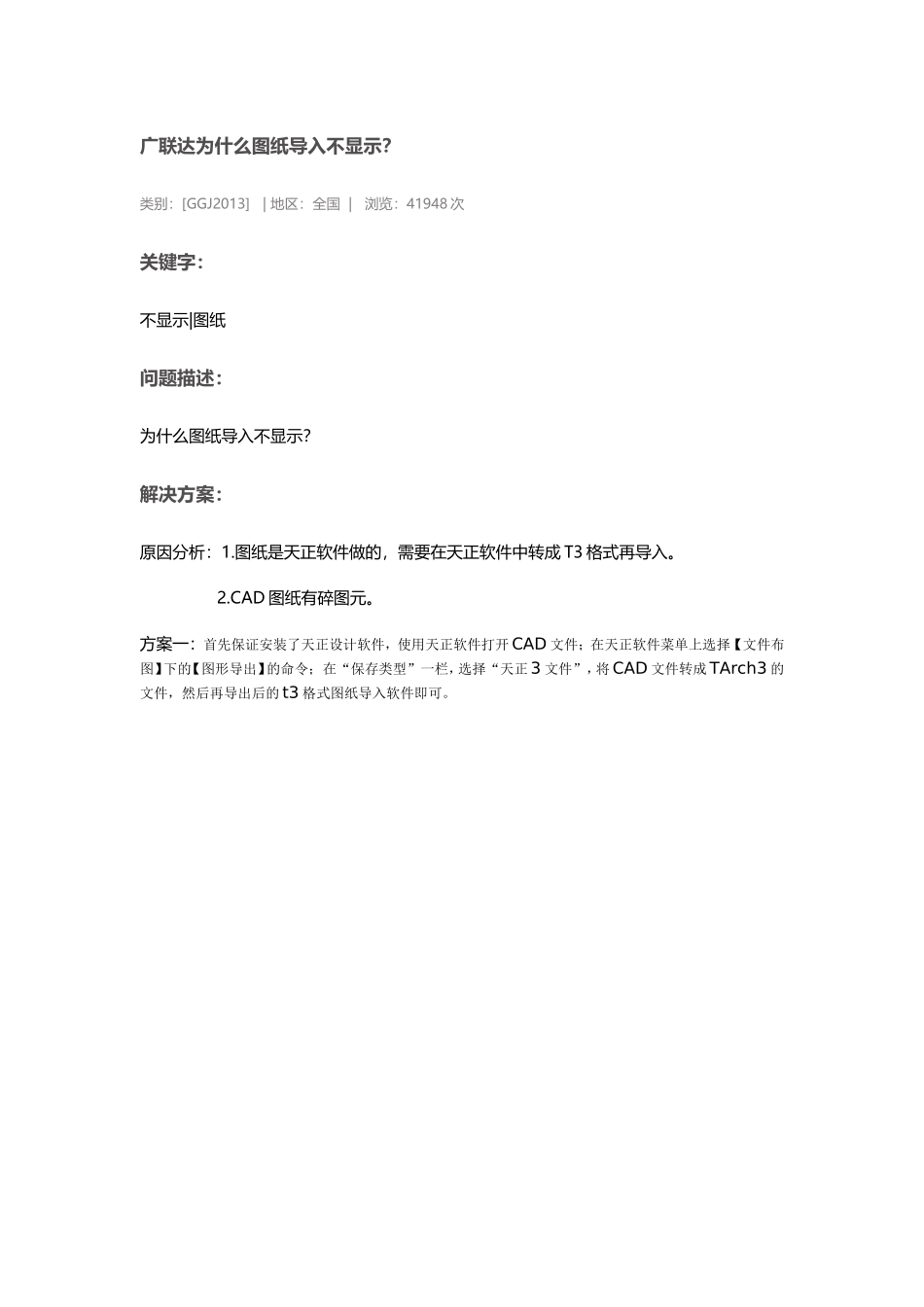

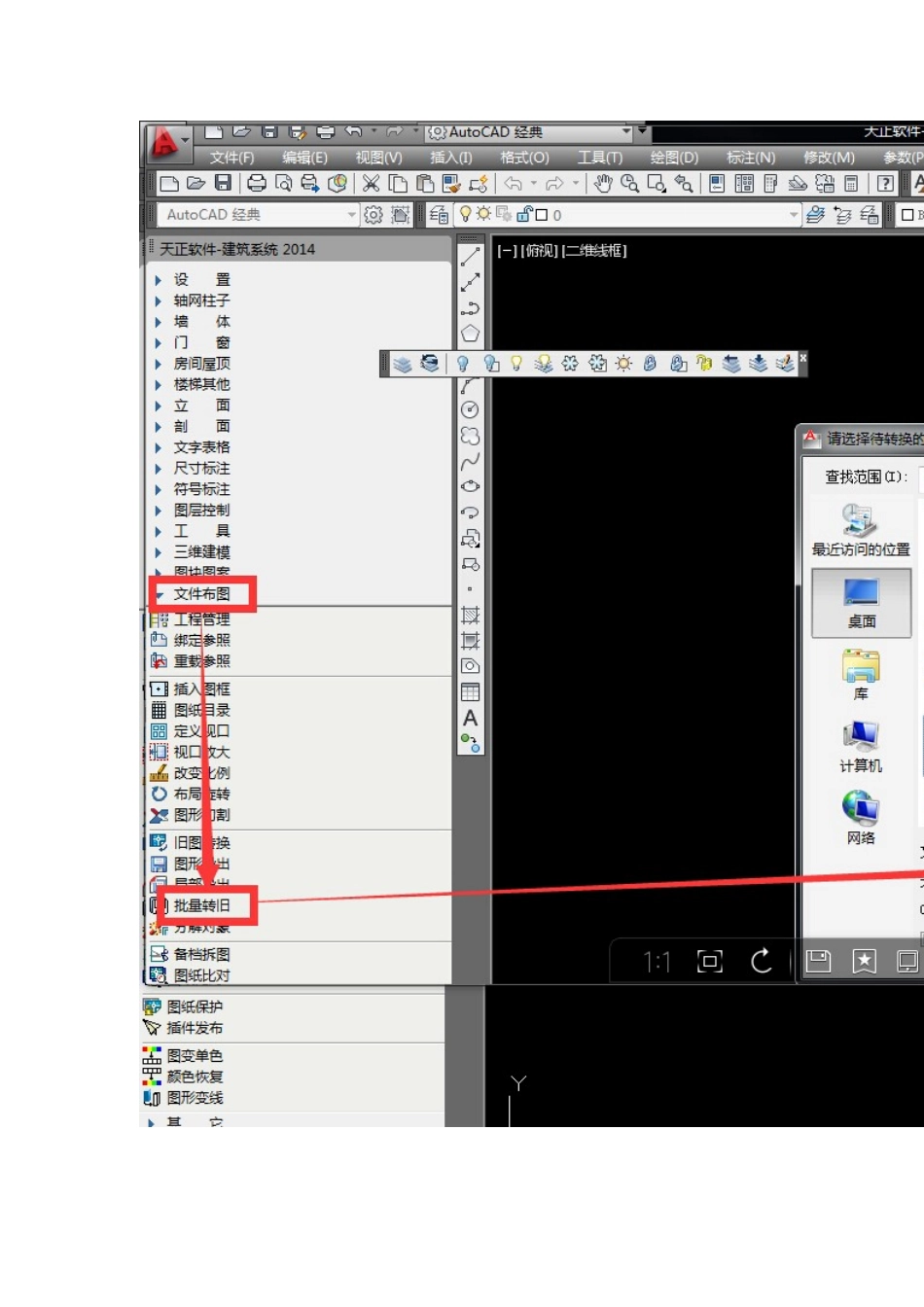

广联达为什么图纸导入不显示?类别:[GGJ2013]|地区:全国|浏览:41948次关键字:不显示|图纸问题描述:为什么图纸导入不显示?解决方案:原因分析:1.图纸是天正软件做的,需要在天正软件中转成T3格式再导入。2.CAD图纸有碎图元。方案一:首先保证安装了天正设计软件,使用天正软件打开CAD文件;在天正软件菜单上选择【文件布图】下的【图形导出】的命令;在“保存类型”一栏,选择“天正3文件”,将CAD文件转成TArch3的文件,然后再导出后的t3格式图纸导入软件即可。或者文件布图--批量转旧--选择需要转旧的图纸打开--在弹出的浏览文件夹中选择一下保存的路径--在下边的命令栏中输入输出的类型T3回车--再在命令栏中输入文件的后缀名回车即可。方案二:打开CAD图纸,选中图纸后发现边上离得很远的位置也有被选中的,把多余的那些删除,再把图纸写块。方案三:把图纸分解后再复制粘贴。方案四:用CAD打开图纸以后选中图纸另存为,存为2007dxf这个格式即可。方案五:图纸有密码。打开CAD图纸,将鼠标双击一根线,如果命令栏出现输入密码的命令,说明图纸有密码,需要跟设计人员要密码。方案六:将图中版本降低,在原cad图纸在cad软件或者是天正软件中打开,另存为,文件类型选择【auto2000】,导入即可。建议方案七:将图纸先导入钢筋抽样2009,在钢筋抽样中‘导出选中CAD图’,然后路径选择在桌面上,再重新导入软件即可。方案八:图纸是布局图,不要直接添加图纸,选择导入布局选择添加相应的预览视口添加即可。建议方案九:如果图纸在别的电脑可以导入的话,可以将桌面的黄色文件夹里面的CADI的格式的cad图复制后,重新导入。方案十:在天正中打开您的图纸:输入Purge--回车--全部清理--全部是,然后在转T3,写块即可显示全部。方案十一:在电脑上新建一个空白的工程,在CAD草图的界面,点添加图纸,保存图纸,然后在工程保存的路径下会自动生成一个和工程名称一致的文件夹,如图:,打开文件夹中的名称后缀是CADI的文件,导入相应报错的工程即可。方案十二:在别的电脑上导入该图纸,如若别的电脑上导入可以显示,也是把文件夹中的CADI的文件导入不能显示的软件中即可。如果导入还是不显示,可以将软件卸载重新安装即可;方案十三:直接在天正软件里打开图纸,然后在底下的命令栏输入”TXDC“(大小写无所谓)保存成T3格式图纸即可。
