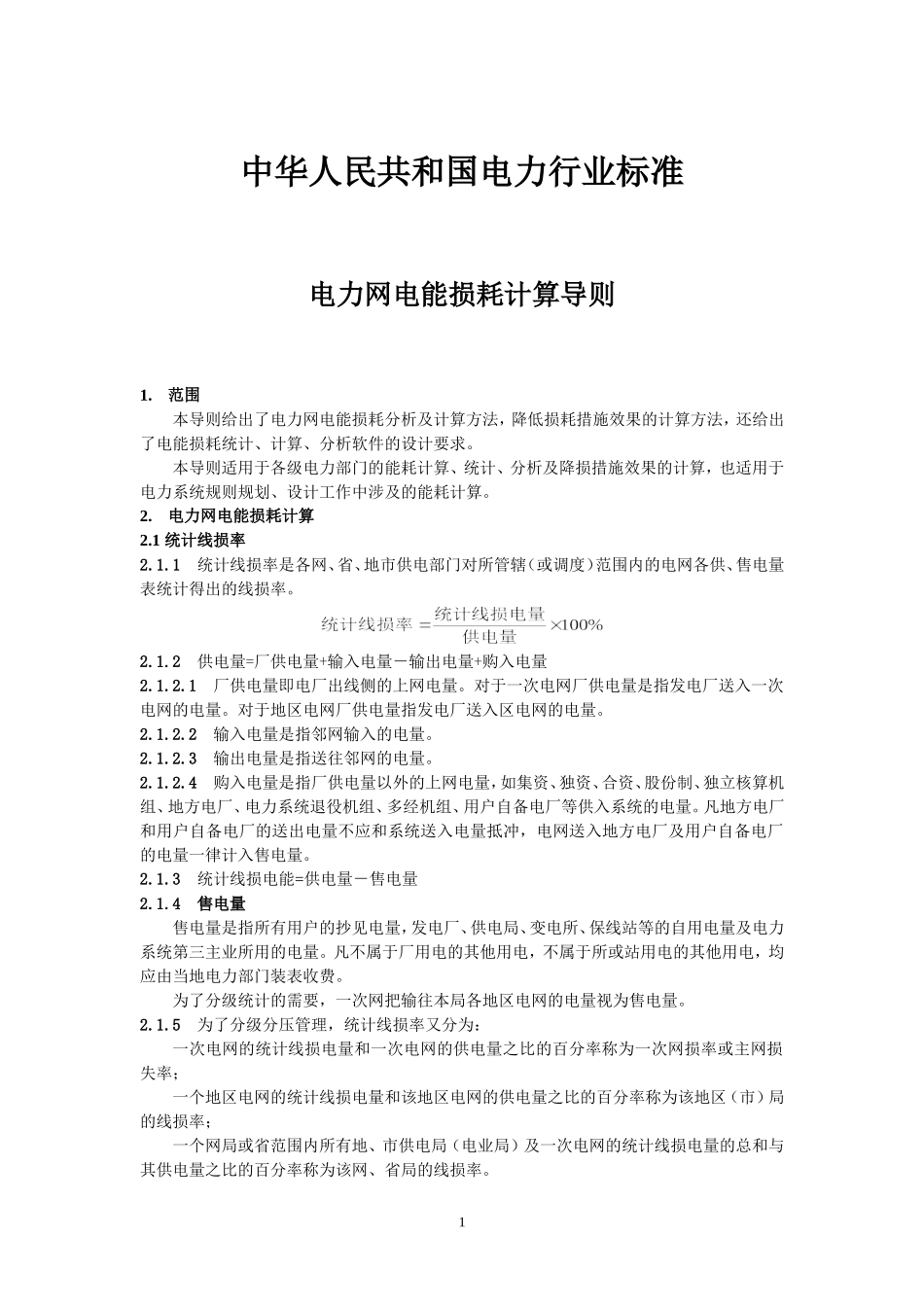

中华人民共和国电力行业标准电力网电能损耗计算导则1.范围本导则给出了电力网电能损耗分析及计算方法，降低损耗措施效果的计算方法，还给出了电能损耗统计、计算、分析软件的设计要求。本导则适用于各级电力部门的能耗计算、统计、分析及降损措施效果的计算，也适用于电力系统规则规划、设计工作中涉及的能耗计算。2.电力网电能损耗计算2.1统计线损率2.1.1统计线损率是各网、省、地市供电部门对所管辖（或调度）范围内的电网各供、售电量表统计得出的线损率。2.1.2供电量=厂供电量+输入电量－输出电量+购入电量2.1.2.1厂供电量即电厂出线侧的上网电量。对于一次电网厂供电量是指发电厂送入一次电网的电量。对于地区电网厂供电量指发电厂送入区电网的电量。2.1.2.2输入电量是指邻网输入的电量。2.1.2.3输出电量是指送往邻网的电量。2.1.2.4购入电量是指厂供电量以外的上网电量，如集资、独资、合资、股份制、独立核算机组、地方电厂、电力系统退役机组、多经机组、用户自备电厂等供入系统的电量。凡地方电厂和用户自备电厂的送出电量不应和系统送入电量抵冲，电网送入地方电厂及用户自备电厂的电量一律计入售电量。2.1.3统计线损电能=供电量－售电量2.1.4售电量售电量是指所有用户的抄见电量，发电厂、供电局、变电所、保线站等的自用电量及电力系统第三主业所用的电量。凡不属于厂用电的其他用电，不属于所或站用电的其他用电，均应由当地电力部门装表收费。为了分级统计的需要，一次网把输往本局各地区电网的电量视为售电量。2.1.5为了分级分压管理，统计线损率又分为：一次电网的统计线损电量和一次电网的供电量之比的百分率称为一次网损率或主网损失率；一个地区电网的统计线损电量和该地区电网的供电量之比的百分率称为该地区（市）局的线损率；一个网局或省范围内所有地、市供电局（电业局）及一次电网的统计线损电量的总和与其供电量之比的百分率称为该网、省局的线损率。12.2理论线损率：2.2.1理论线损率是各网、省、地区供电局（电力网）对其所属输、变、配电设备根据设备参数、负荷特性计算得出的线损率。2.2.2供电量=厂供电量+输入电量+购入电量有关供电量的规定与2.1.2.1相同。2.2.3理论线损电量是下列各项损耗电量之和：---变压器的损耗电能；---架空及电缆线路的导线损耗电能；以上两条占总损耗的90%；---电容器、电抗器、调相机中的有功损耗电能、调相机辅机的损耗电能；---电流互感器、电压互感器、电能表、测量仪表、保护及远动装置的损耗电能；---电晕损耗电能；---绝缘子的泄漏损耗电能（数量较小，可以估计或忽略不计）；---变电所的所用电能；---电导损耗。以上各条共占总损耗的10%。2.3电力网元件的电能损耗计算2.3.1整个电网的电能损耗计算建立在每一电网元件的电能损耗计算基础上，电网的电能损耗是电网内同时段内各元件电能损耗的总和。2.3.2各元件的负荷及运行电压等参数是从代表日（或典型计算时段，下同）的实际测录取的，即每一个元件及整个电网的潮流及电压是已知的。2.3.3计算能耗时一般应收集下列资料：---发电厂、变电所和电网的运行接线图；---变压器、线路、调相机、电容器、电抗器等的参数（主要参数计算可参见附录A）资料（铭牌资料或实测损耗功率）；---电力网中各元件的负荷、电压等参数。2.3.4代表日（或典型计算时段）一般按下列原则选定：---电网的运行方式、潮流分布正常，能代表计算期的正常情况；---代表日的供电量接近计算期（月、日、年）的平均日供电量；---绝大部分用户的用电情况正常；---气候情况正常，气温接近计算期的平均温度；---计算全年损耗时，应以月代表日为基础，其中35KV以上电网代表日至少取4天，使其能代表全年各季负荷情况。2.3.5代表日负荷记录应完整，能满足计算需要，一般应有电厂、变电所、线路等24H正点的发电厂、供电、输出、输入的电流，有功功率和无功功率，电压以及全天电量记录。根据代表日正点抄录的负荷，并认为每小时内负荷不变，绘制日负荷曲线。2.3.6线路、变压器绕组、串联电抗器等元件的电能损耗，应按元件的日负荷曲线计算。本导则推荐方均根电流法为基本计算方法：2代表日的损耗电能：注：R---...
