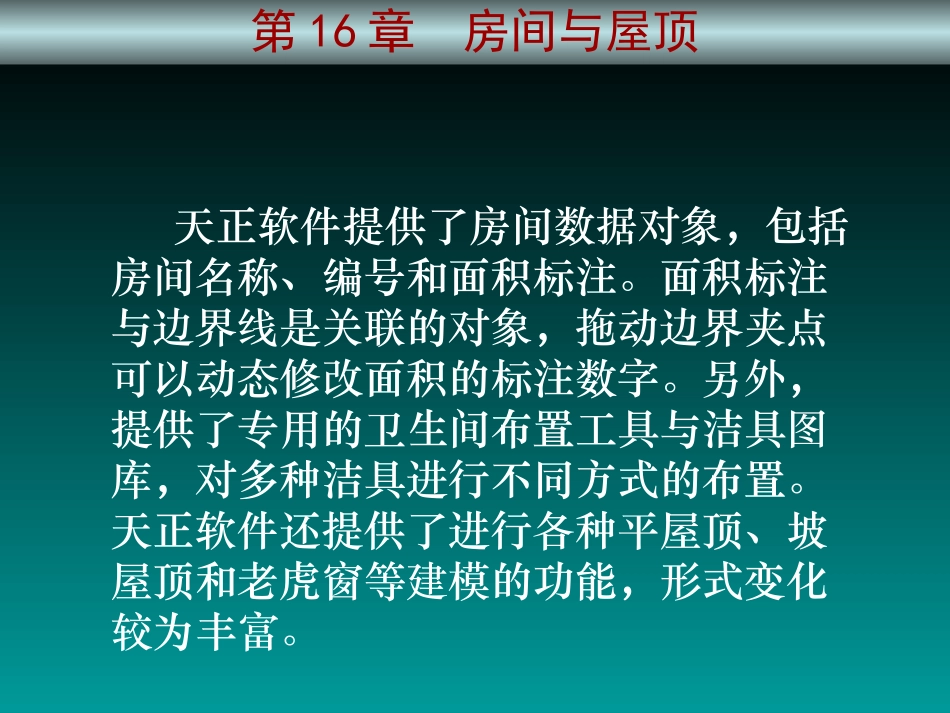

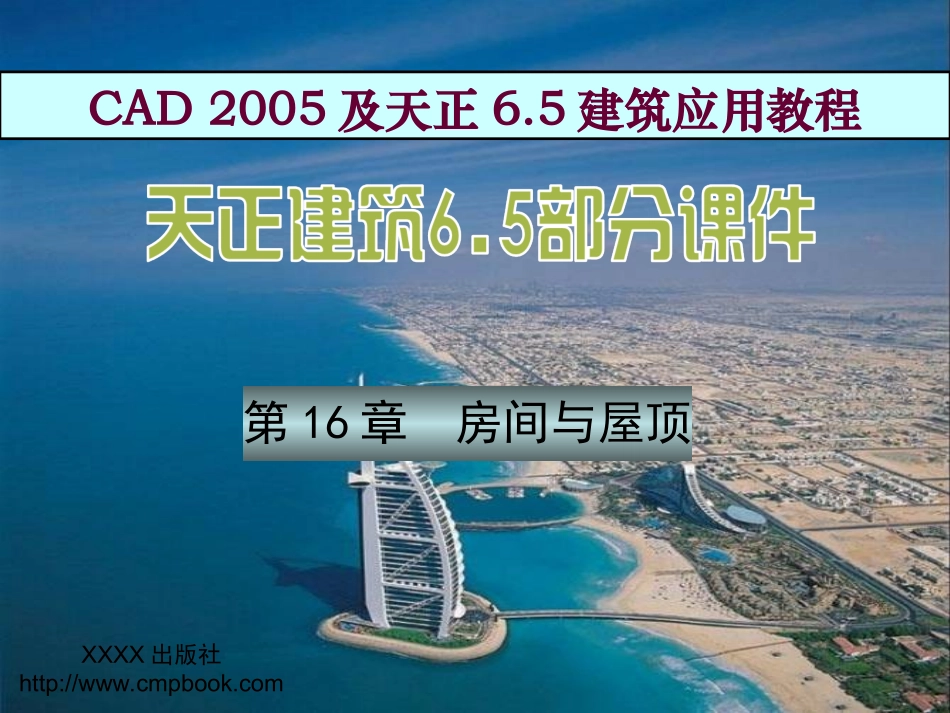

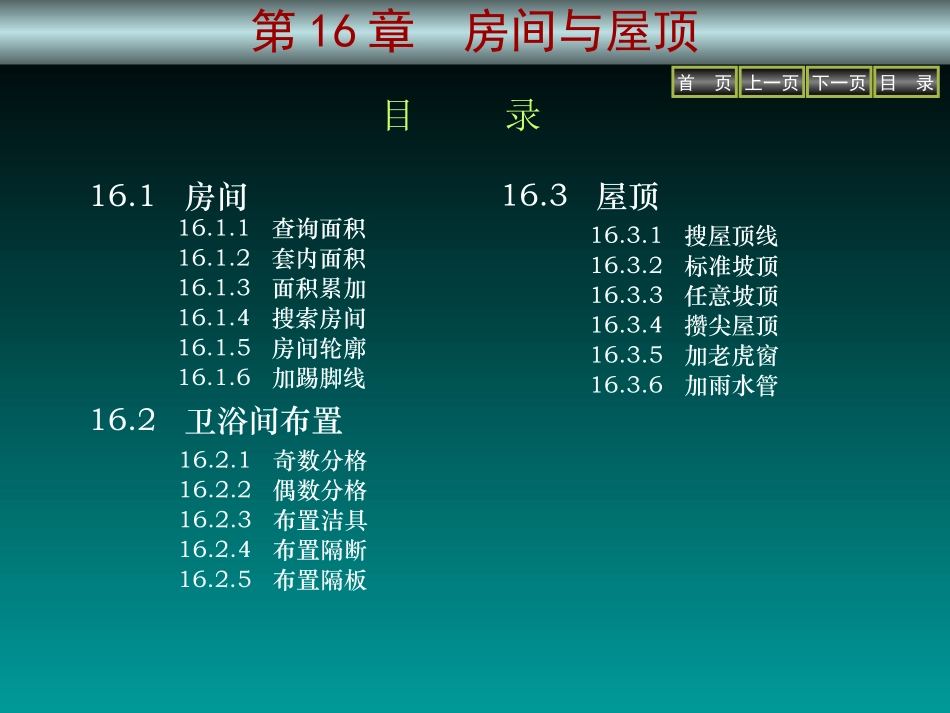

第16章房间与屋顶第16章房间与屋顶CAD2005及天正6.5建筑应用教程XXXX出版社http://www.cmpbook.com第16章房间与屋顶天正软件提供了房间数据对象,包括房间名称、编号和面积标注。面积标注与边界线是关联的对象,拖动边界夹点可以动态修改面积的标注数字。另外,提供了专用的卫生间布置工具与洁具图库,对多种洁具进行不同方式的布置。天正软件还提供了进行各种平屋顶、坡屋顶和老虎窗等建模的功能,形式变化较为丰富。第16章房间与屋顶目录首页上一页下一页目录16.1房间16.1.1查询面积16.1.2套内面积16.2卫浴间布置16.2.4布置隔断16.1.3面积累加16.1.4搜索房间16.1.5房间轮廓16.1.6加踢脚线16.3.6加雨水管16.2.1奇数分格16.2.2偶数分格16.2.3布置洁具16.2.5布置隔板16.3.5加老虎窗16.3屋顶16.3.1搜屋顶线16.3.2标准坡顶16.3.3任意坡顶16.3.4攒尖屋顶第16章房间与屋顶首页上一页下一页目录16.1房间房间在建筑设计中是一个非常重要的概念。墙体、门窗构造完毕后,建筑的基本轮廓就可显示出来。由墙体所构成的房间分隔出不同的建筑空间,通常房间是根据建筑功能由设计者进行划分的,由于房间在建筑设计中是一个重要的概念,所以TArch6.5提供了房间对象对这些数据统一进行描述。“房间”是一种数据对象而非构件对象,它的图形表示为房间名称、编号和面积标注。名称和编号只能选择其一进行显示,名称可以重复,而编号必须唯一,用于区分不同的建筑空间,对于不需要标注的房间,用户可以把它改到一个特定的图层上,关闭该图层即可。房间夹点被激活的时侯还可以看到房间边界,用户可以通过夹点更改房间的边界,房间面积会自动更新。第16章房间与屋顶首页上一页下一页目录16.1.1查询面积此命令功能可查询房间面积,并以单行文字的方式标注在房间内部。1.输入命令菜单栏:选择“房间屋顶”→“查询面积”。命令行:CXMJ2.命令操作单击此命令,此时鼠标呈“十”字状态,命令行提示:请指定房间内一点或{查询闭合PLINE面积[P]/参考点[R]}<退出>:用左键单击房间内一点,程序会自动标注此房间的面积,单位是平方米。本命令可循环执行,如果单击的位置在室外,则查询的是本层的建筑面积。第16章房间与屋顶首页上一页下一页目录16.1.2套内面积此命令功能可用于搜索住宅套房的套内面积,可以选择生成供校核用的该套内面积的边界,以多段线表示。1.输入命令菜单栏:选择“房间屋顶”→“套内面积”。命令行:TNMJ2.命令操作单击此命令,此时鼠标呈“□”字状态。命令行提示:请选择构成一套房子的所有墙体(或门窗):选取所构成一套房子的所有墙体与门窗。是否生成封闭的多段线?(Y/N)[Y]:输入Y,要求生成表示计算范围的多段线。本命令按照国标房产测量规范的要求,自动计算分户单元的套内面积(但不包括阳台),该面积以墙中线计算(包括保温层厚度在内),选择墙体时应只选择构成该分户单元的墙体。第16章房间与屋顶首页上一页下一页目录16.1.3面积累加此命令功能可与查询面积、套内面积命令配合使用,累加得到总面积。1.输入命令菜单栏:选择“房间屋顶”→“面积累加”。命令行:MJLJ2.命令操作单击此命令,此时鼠标呈“□”字状态。命令行提示:请选择数值型的文字:依次选取图中已经标注好的数值文字。按〈Enter〉键结束命令,即可计算出本层总面积。第16章房间与屋顶首页上一页下一页目录16.1.4搜索房间此命令功能可搜索建立或更新已有的房间对象。1.输入命令菜单栏:选择“房间屋顶”→“搜索房间”。命令行:SSFJ2.命令操作本命令还用于生成房间信息并标注室内使用面积,标注位置会自动定为房间的中心。单击此命令,此时鼠标呈“□”字状态。命令行提示:请选择构成一完整建筑物的所有墙体:选取所有墙体,单击右键后,每一房间面积和文字都会标注出来。执行“搜索房间”命令后,当前图形中可生成房间对象(即显示为房间面积的文字对象),与房间边界关联,通过拖动房间边界的夹点可以动态更新房间面积,如下图所示。第16章房间与屋顶首页上一页下一页目录16.2卫浴间布置16.2.1奇数分格此命令功能可用于绘制按奇数分格的地面或吊顶的平面。1.输入命令菜单...
