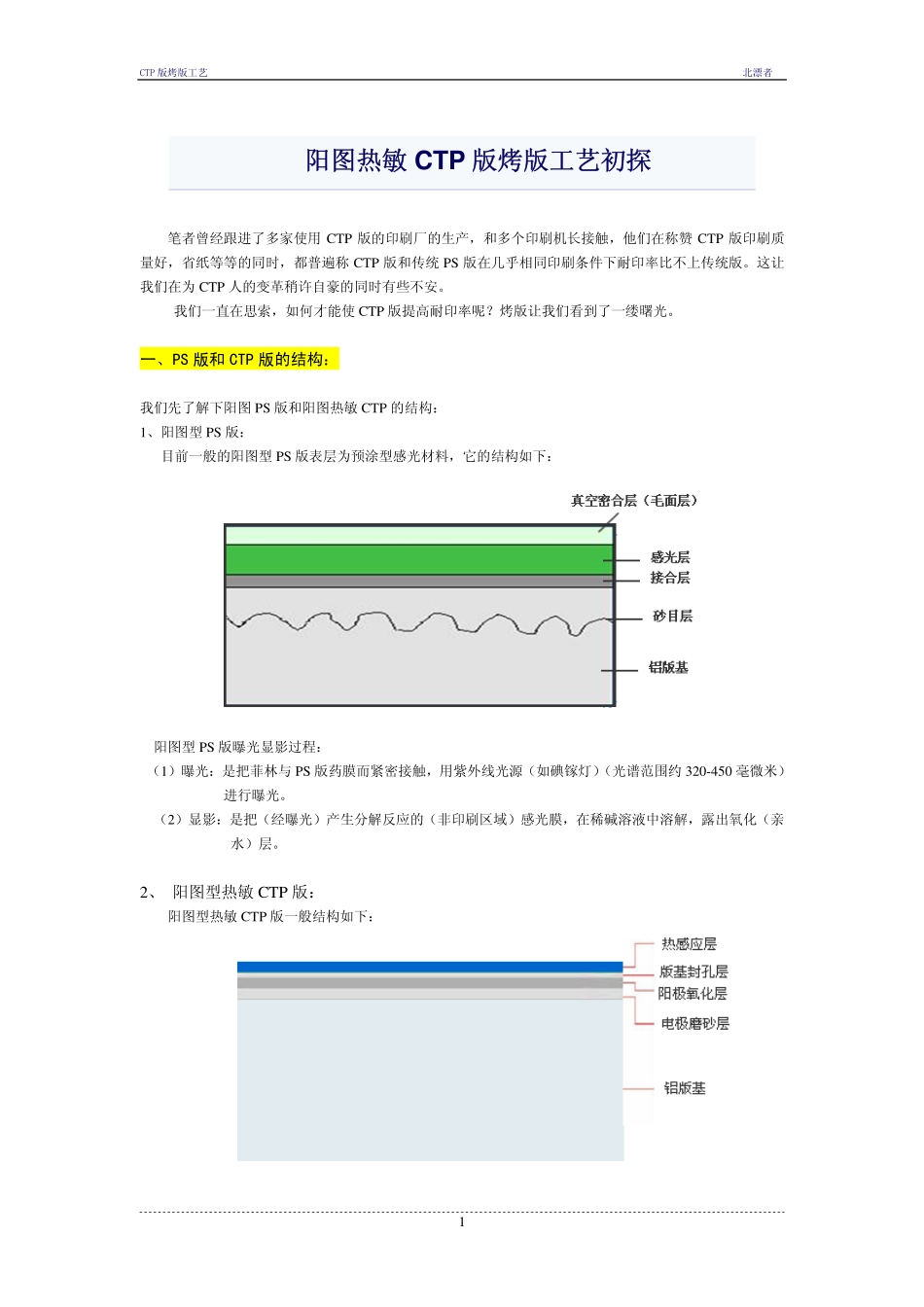

CTP版烤版工艺北漂者阳图热敏CTP版烤版工艺初探笔者曾经跟进了多家使用CTP版的印刷厂的生产,和多个印刷机长接触,他们在称赞CTP版印刷质量好,省纸等等的同时,都普遍称CTP版和传统PS版在几乎相同印刷条件下耐印率比不上传统版。这让我们在为CTP人的变革稍许自豪的同时有些不安。我们一直在思索,如何才能使CTP版提高耐印率呢?烤版让我们看到了一缕曙光。一、PS版和CTP版的结构:我们先了解下阳图PS版和阳图热敏CTP的结构:1、阳图型PS版:目前一般的阳图型PS版表层为预涂型感光材料,它的结构如下:阳图型PS版曝光显影过程:(1)曝光:是把菲林与PS版药膜而紧密接触,用紫外线光源(如碘镓灯)(光谱范围约320-450毫微米)进行曝光。(2)显影:是把(经曝光)产生分解反应的(非印刷区域)感光膜,在稀碱溶液中溶解,露出氧化(亲水)层。2、阳图型热敏CTP版:阳图型热敏CTP版一般结构如下:1CTP版烤版工艺北漂者这种版材的结构一般是在亲水版基上涂敷感热层,感热层是不溶于碱性显影液且亲墨的。其成像机理是:红外激光扫描时,曝光区受热发生物理或化学变化变成碱水可溶的,用碱显影液除去曝光部分。二、烤版原理:(1)烤版的目的:烤版是为了增强印版的的稳定性、耐蚀性和机械强度,以提高印版的耐印力,减少晒版和印刷换版的次数。一般低印数(10万印以下)情况下无须烤版。如果要经常翻单,或者印量比较大,就需要烤版。烤版可以使印版耐印率提高3-5倍,达到30-50万印,从而达到降低了生产成本,提高经济效益的目的。(2)烤版的原理:烤版就是把曝光显影好的印版,放在烤版箱中经烘烤后再上印刷机印刷。如果将阳图型印版在一定温度下进行烘烤,则印版感光层(感热层)和树脂受热发生热交联反应,分子结构由线性分子变成网状高分子,性能上也发生了变化,如:感光性消失、耐溶剂性、耐蚀性、耐磨性及附着性等都有很大提高。因此,耐印率也大大提高。阳图型印版经过烤版处理后,其版面图文基础的颜色一般会变为红棕色,稳定性、耐蚀性和机械强度显著增大,在30%的酸、碱溶液或有机溶剂中浸泡24小时均无膨胀、溶解和脱落现象,耐印力可提高到30万印~40万印,最高可达近百万印。2CTP版烤版工艺北漂者三、常见烤版机:下面是几种典型的烤版机。1、固定式(立式)烤版机:一般的立式烤版机,版材都处于悬挂状态。如下面一款典型的立式烤版机:烤版机里的挂钩:3CTP版烤版工艺北漂者烤版机里的加热系统:版挂在挂勾上,推入机箱中,开电后,低下的加热装置会产生温度,以设定的温度和时间进行烘烤。2、固定式(卧式)烤版机:(1)抽屉式卧式烤版机:横式烤版机一般都有抽屉式的放版装置,版材平放,版材不弯曲。3、走动式烤版机:走动烤版机一般采用红外加热和版材移动的方式烤版,传输速度的烤版温度任意调节,连续烘烤版。带式传动、速度任意调节,可连续烤版滚动式走版,可连续烤版。4CTP版烤版工艺北漂者4、其他--旋转式烤版架烤版机:大多数烤版机都是将晒好的印版放置于推拉式烤版架上洗涤用品包装,推入烤版机内静态烘烤。旋转式烤版架烤版机变静态烤版为动态烤版,在机内设置旋转式烤版架,将印版置于其上,可载着印版在转动和上下运动的过程中烘烤。旋转式烤版架烤版机结构示意图5、三类烤版箱对比:(1)固定式(立式):一个烤版箱内有夹子支架,可拉出箱外,用来夹起数张(一般不能太多,为八张左右)印版,一组两张,版底对底,然后推回箱内,关闭箱子便可开始烤版,当然在放版进去前是要预热到270度,再打开放好版后才开始,但温度便会由270度降到220至230度,因为烤箱门打开后温度会很快留失,故有些比较耐热的版可容许加温到300多度的话,那便可补偿这样的损失了!(2)固定式(卧式):分别是烤箱内没有夹子支架,只是分层的架子,预热后将版放在架上,关门后开始烤版,这方式是比立式省地方但热力均匀度就比较差。(3)走动式:这形式是可以把整个过程联机,即在冲版机出口连上走动式烤箱,而烤箱出口便连上一段运输带,使其有时间冷却,再连上清洗、上胶和收版装置,优点是完全自动化,质量稳定性高,但热力均匀度比横式烤箱还要差呢!四、烤版辅料我们知道印版在...
