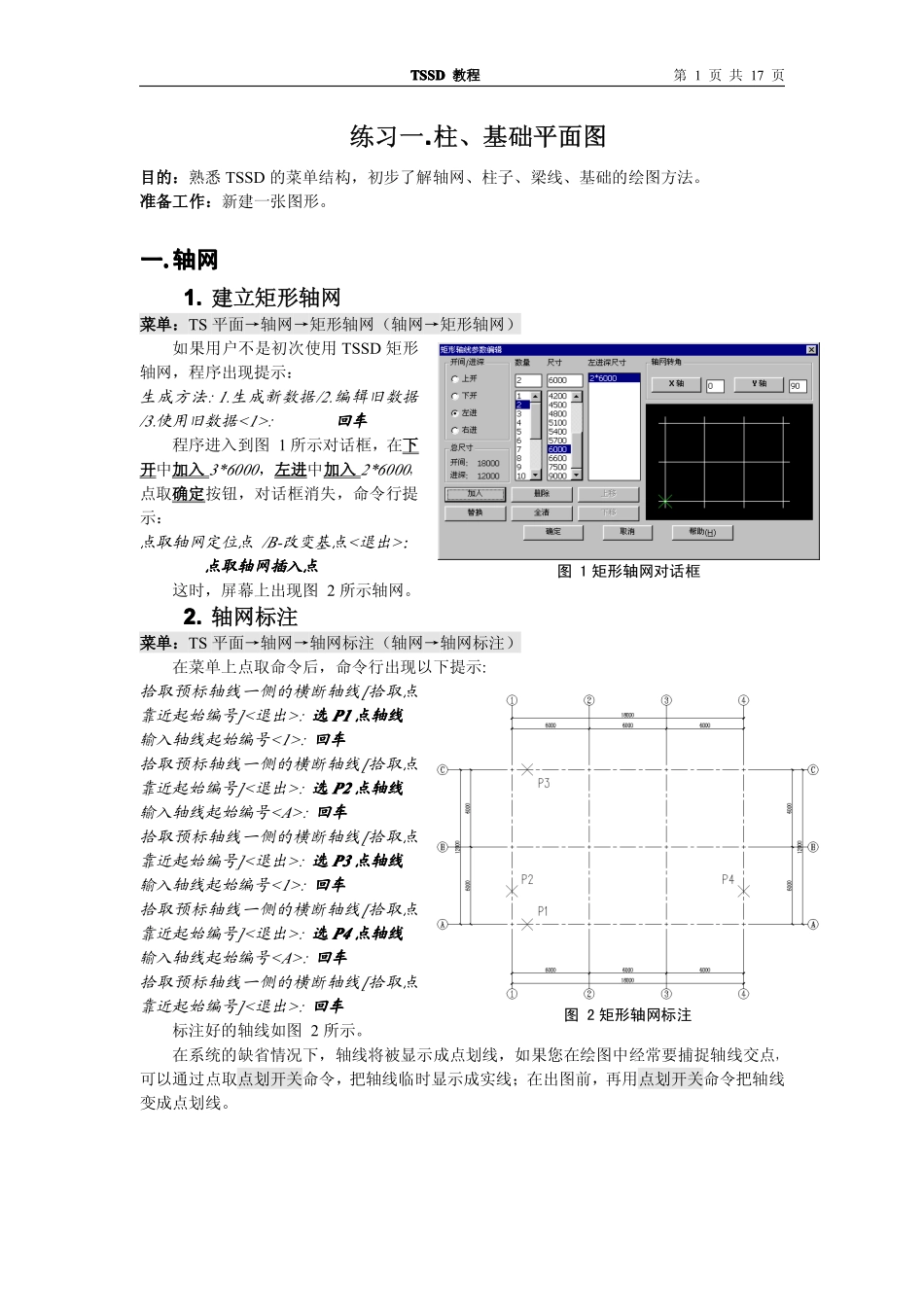

TSSDTSSDTSSDTSSD教程第1页共17页练习一....柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。准备工作：新建一张图形。一一一一....轴网轴网轴网轴网1.1.1.1.建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法:1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车回车回车回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点点取轴网插入点点取轴网插入点点取轴网插入点这时，屏幕上出现图2所示轴网。2.2.2.2.轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选选选选P1P1P1P1点轴线点轴线点轴线点轴线输入轴线起始编号<1>:回车回车回车回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选选选选PPPP2222点轴线点轴线点轴线点轴线输入轴线起始编号:回车回车回车回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选选选选PPPP3333点轴线点轴线点轴线点轴线输入轴线起始编号<1>:回车回车回车回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选选选选PPPP4444点轴线点轴线点轴线点轴线输入轴线起始编号:回车回车回车回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:回车回车回车回车标注好的轴线如图2所示。在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。图1矩形轴网对话框图2矩形轴网标注TSSDTSSDTSSDTSSD教程第2页共17页二二二二....建立柱网建立柱网建立柱网建立柱网1.1.1.1.方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>:图图图图4444中中中中P1P1P1P1点取柱插入区域第二角点<退出>:图图图图4444中中中中P2P2P2P2生成如图4柱网。2.2.2.2.柱集中标注菜单：TS平面→柱子→柱集中标注（柱子→柱集中标）在菜单上点取命令后，出现图5所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示：点取要标注的点:图图图图4444中中中中P3P3P3P3点取文字位置<退出>:图图图图4444中中中中P4P4P4P43.3.3.3.柱详图菜单：TS构件→矩形柱截面（柱子→矩形截面）首先利用AutoCAD中的Erase命令擦除图4中P5处的柱子，然后点取菜单。在菜单上点取命令后，出现图6所示对话框：填写好相应的数据，并关闭编号和轴标选项后，点取OKOKOKOK按钮，命令行出现以下提示：请选择图形插入点:图图图图4444中中中中P5P5P5P5至此，我们已经初步了解了TSSD软件中轴网和柱子的功能，下面我们来进一步了解TSSD中的梁线绘制功能。图3方柱插入对话框图4方柱插入及标注图5柱集中标注对话框图6矩形柱截面对话框TSSDTSSDTSSDTSSD教程第3页共17页三三三三....布置地梁布置地梁布置地梁布置地梁1.1.1.1.单轴画梁菜单：TS平面→梁→单轴画梁（梁平面→单轴画梁）在菜单上点取命令后，命令行提示:梁宽300.0,比例100点取轴线/W-梁宽/S-比例<退出>:WWWW梁宽<300>:250250250250点取轴线/W-梁宽/S-比例<退出>:P1P1P1P1点点点点点取轴线/W-梁宽/S-比例<退出>:P2P2P2P2点点点点点取轴线/W-梁宽/S-比例<退出>:P3P3P3P3点点点点点取轴线/W-梁宽/S-比例<退出>:P4P4P4P4点点点点点取轴线/W-梁宽/S-比例<退出>:P5P5P5P5点点点点点取轴线/W-梁宽/S-比例<退出>:P6P6P6P6点点点点点取轴线/W-梁宽/S-比例<退出>:P7P7P7P7点点点点点取轴线/W-梁宽/S-比例<退出>:P8P8P8P8点点点点点取轴线/W-梁宽/S-比例<退出>:P9P9P9P9点点点点点取轴线/W-梁宽/S-比例<退出>:P0P0P0P0点点点点点取轴线/W-梁宽/S-比例<退出>:回车回车回车回车绘制好的地梁见图7。2.2.2.2.梁柱取...
