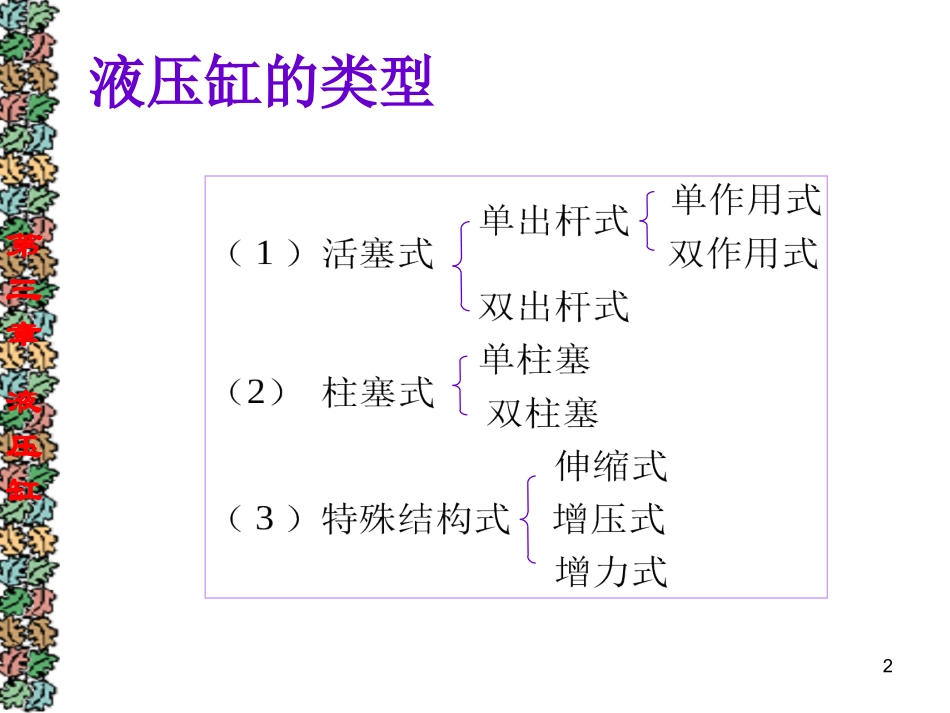

1第三章液压缸第三章液压缸液压缸和液压马达一样也是将液压能转变为机械能的执行元件，所不同的是液压马达实现连续回转运动或摆动，而液压缸实现直线往复运动。2第三章液压缸液压缸的类型3第三章液压缸一、活塞缸1.双出杆活塞缸p1p2A有效面积：A推力：速度：Aqv21ppAFP1入口压力P2出口压力安装方式：缸体固定－工作台往复运动范围为活塞有效行程的三倍，(占地面积较大)。常用于小型设备。4第三章液压缸一、活塞缸1.双出杆活塞缸p1p2A有效面积：A推力：速度：Aqv21ppAFP1入口压力P2出口压力活塞杆固定－工作台往复运动的范围为活塞有效行程的两倍(活塞杆固定，缸筒与工作台相连)。常用于中、大型设备上。5第三章液压缸一、活塞缸2.单出杆活塞缸A2有效面积：A1、A2推力：速度：11Aqv2211ApApFp1p2A1q单活塞杆式液压缸的特点：往复运动速度不同－常用于实现机床的快速退回和慢速工作进给。两端面积不同，输出推力不相等。工作台运动范围等于活塞杆有效行程的两倍6第三章液压缸一、活塞缸2.单出杆活塞缸A2有效面积：A1、A2推力：速度：11Aqv2211ApApFp1p2A1q7第三章液压缸一、活塞缸2.单出杆活塞缸有效面积：A1、A2推力：速度：22Aqv1221ApApFp1p2A2A1q1v8第三章液压缸一、活塞缸差动缸推力：速度：2121AAppApAF1AqqvA2ppA1qq’v2vAq21AAqv差动缸：活塞运动速度快，但只能一个方向运动。9第三章液压缸二、柱塞缸推力：速度：pAFpAqvAqv适合较长行程的场合10第三章液压缸三、其它形式液压缸1.伸缩液压缸又称多套缸，活塞依次伸出时可获得很长行程，缩回时又使液压缸保持很小轴向尺寸。11第三章液压缸三、其它形式液压缸3.增压液压缸(增压器)：液压能的传递，使之增压。A1A3A231ApApba31AAppab2dDpa12缸筒与缸盖联接13活塞与活塞杆联接14液压缸缓冲装置15液压缸导向长度16•1CB/T3004-2005;船用往复式液压缸基本参数;国防科学技术工业委员会2DL/T990-2005;双吊点弧形闸门后拉式液压启闭机(液压缸)系列参数3GB/T2879-2005;液压缸活塞和活塞杆动密封沟槽尺寸和公差4GB/T15622-2005;液压缸试验方法5CB1374-2004;舰船用往复式液压缸规范•6CB/T3318-2001;船用双作用液压缸基本参数与安装连接尺7CB/T3317-2001;船用柱塞式液压缸基本参数与安装连接尺寸8MT/T900-2000;采掘机械用液压缸技术条件;•9JB/T10205-2000;液压缸技术条件;10JB/T7939-1999;单活塞杆液压缸两腔面积比;171811QC/T460-1999;自卸汽车液压缸技术条件;12QC/T320-1999;自卸汽车液压缸质量分等;13CB/T3812-1998;船用舱口盖液压缸;14MT/T472-1996;悬臂式掘进机液压缸内径活塞杆及销轴直径系列;15MT472-1996;县臂式掘进机液压缸内径活塞杆及销轴直径系列;16MT291.2-1995;悬臂式掘进机液压缸检验规范;17GB/T15622-1995;液压缸试验方法;18GB/T15242.4-1994;液压缸活塞和活塞杆动密封装置用支承环安装沟槽尺寸系列和公差;19GB/T15242.3-1994;液压缸活塞和活塞杆动密封装置用同轴密封件安装沟槽尺寸系列和公差;20GB/T15242.2-1994;液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差;1921GB/T15242.1-1994;液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差22GB/T14042-1993;液压缸活塞杆端柱销式耳环安装尺寸;23GB/T14036-1993;液压缸活塞杆端带关节轴承耳环安装尺寸;24YB/T028-1992;冶金设备用液压缸;25GB/T13342-1992;船用往复式液压缸通用技术条件;26JB2162-1991;冶金设备用液压缸型式与尺寸;27JB5124-1991;TG1系列伸缩式套筒液压缸;28JB5123-1991;SG1系列双作用单活塞杆液压缸;29JB5122-1991;ZG1系列单作用柱塞式液压缸;30GB9094-1988;液压缸气缸安装尺寸和安装型式代号•31GB7938-1987;液压缸及气缸公称压力系列;32CB*3318-1987;船用双作用液压缸安装型式和连接尺寸;33CB*3317-1987;船用柱塞式液压缸安装型式和连接尺寸;34GB6578-1986;液压缸活塞杆用防尘圈沟槽型式、尺寸和公差;35GB6577-1986;液压缸活塞用带支承环密封沟槽型式、尺寸和公差36GB2879-1986;液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差;37CB*3006-1985;船...
