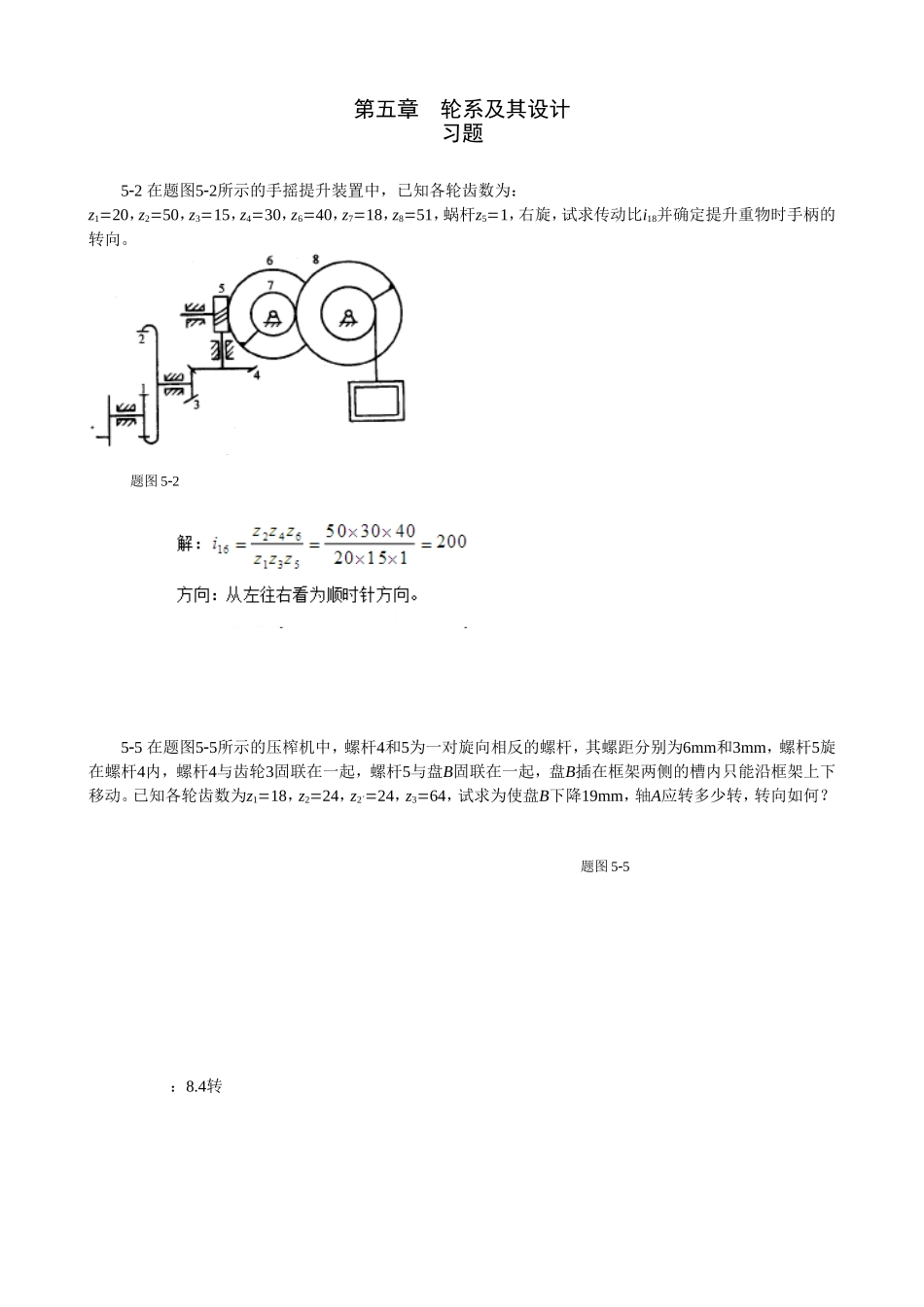

第五章轮系及其设计习题52在题图52所示的手摇提升装置中，已知各轮齿数为：z120，z250，z315，z430，z640，z718，z851，蜗杆z51，右旋，试求传动比i18并确定提升重物时手柄的转向。题图5255在题图55所示的压榨机中，螺杆4和5为一对旋向相反的螺杆，其螺距分别为6mm和3mm，螺杆5旋在螺杆4内，螺杆4与齿轮3固联在一起，螺杆5与盘B固联在一起，盘B插在框架两侧的槽内只能沿框架上下移动。已知各轮齿数为z118，z224，z224，z364，试求为使盘B下降19mm，轴A应转多少转，转向如何？答案：8.4转题图555-6题图5-6所示为手动起重葫芦，已知zl=z2=10，z2=20，z3=40。设由链轮A至链轮B的传动效率为=0.9，为了能提升Q=1000N的重物，求必须加在链轮A上的圆周力P。57题图57所示为一灯具的转动装置，已知：n119.5r/min，方向如图示，各轮齿数为z160，z2z230，z3z440，z5120。求灯具箱体的转速及转向。5-11在题图5-11所示的三爪电动卡盘的传动轮系中，各轮齿数为z1=6，z2=z2=25，z3=57，z4=56，求传动比i14。题图511512在题图512所示的自行车里程表机构中，C为车轮轴，P为里程表指针。已知各轮齿数为z117，z323，z419，z420，z524。设轮胎受压变形后车轮的有效直径为0.7m，当自行车行驶1km时，表上的指针刚好回转一周。试求齿轮2的齿数。513在题图513所示的双螺旋桨飞机的减速器中，已知z126，z220，z430，z518，n115000r/min，求螺旋桨P、Q的转速nP、nQ及转向。题图513516题图516所示的减速器中，已知蜗杆1和5的头数均为1,蜗杆1为左旋，蜗杆5为右旋，各轮齿数为z1=101，z2=99，z2=z4，z4=100，z5=100。1）试求传动比i1H。2）若主动蜗杆1由转速为1375r/min的电动机带动，问输出轴H转一周需要多长时间?题图516518题图518所示的变速器，已知z1z1z628，z3z5z380，z2z4z726，当鼓轮A、B、C分别被制动时，求传动比i1H。题图518
