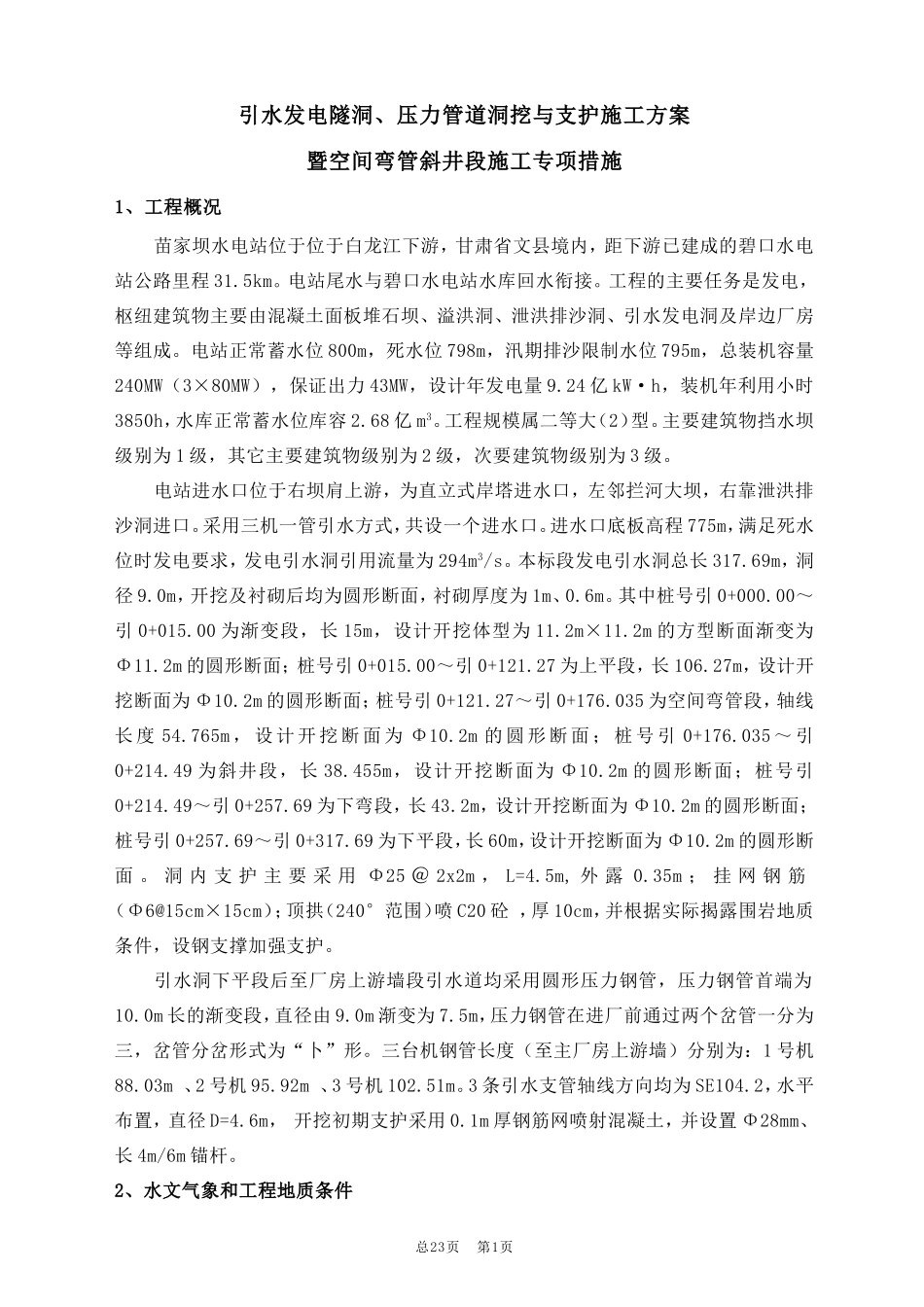

引水发电隧洞、压力管道洞挖与支护施工方案暨空间弯管斜井段施工专项措施1、工程概况苗家坝水电站位于位于白龙江下游，甘肃省文县境内，距下游已建成的碧口水电站公路里程31.5km。电站尾水与碧口水电站水库回水衔接。工程的主要任务是发电，枢纽建筑物主要由混凝土面板堆石坝、溢洪洞、泄洪排沙洞、引水发电洞及岸边厂房等组成。电站正常蓄水位800m，死水位798m，汛期排沙限制水位795m，总装机容量240MW（3×80MW），保证出力43MW，设计年发电量9.24亿kW·h，装机年利用小时3850h，水库正常蓄水位库容2.68亿m3。工程规模属二等大（2）型。主要建筑物挡水坝级别为1级，其它主要建筑物级别为2级，次要建筑物级别为3级。电站进水口位于右坝肩上游，为直立式岸塔进水口，左邻拦河大坝，右靠泄洪排沙洞进口。采用三机一管引水方式，共设一个进水口。进水口底板高程775m，满足死水位时发电要求，发电引水洞引用流量为294m3/s。本标段发电引水洞总长317.69m，洞径9.0m，开挖及衬砌后均为圆形断面，衬砌厚度为1m、0.6m。其中桩号引0+000.00～引0+015.00为渐变段，长15m，设计开挖体型为11.2m×11.2m的方型断面渐变为Φ11.2m的圆形断面；桩号引0+015.00～引0+121.27为上平段，长106.27m，设计开挖断面为Φ10.2m的圆形断面；桩号引0+121.27～引0+176.035为空间弯管段，轴线长度54.765m，设计开挖断面为Φ10.2m的圆形断面；桩号引0+176.035～引0+214.49为斜井段，长38.455m，设计开挖断面为Φ10.2m的圆形断面；桩号引0+214.49～引0+257.69为下弯段，长43.2m，设计开挖断面为Φ10.2m的圆形断面；桩号引0+257.69～引0+317.69为下平段，长60m，设计开挖断面为Φ10.2m的圆形断面。洞内支护主要采用Φ25＠2x2m，L=4.5m,外露0.35m；挂网钢筋（Φ6@15cm×15cm）；顶拱（240°范围）喷C20砼，厚10cm，并根据实际揭露围岩地质条件，设钢支撑加强支护。引水洞下平段后至厂房上游墙段引水道均采用圆形压力钢管，压力钢管首端为10.0m长的渐变段，直径由9.0m渐变为7.5m，压力钢管在进厂前通过两个岔管一分为三，岔管分岔形式为“卜”形。三台机钢管长度（至主厂房上游墙）分别为：1号机88.03m、2号机95.92m、3号机102.51m。3条引水支管轴线方向均为SE104.2，水平布置，直径D=4.6m，开挖初期支护采用0.1m厚钢筋网喷射混凝土，并设置Φ28mm、长4m/6m锚杆。2、水文气象和工程地质条件总23页第1页2.1水文环境本标地下洞室均处于大坝上下游围堰间，不受洪水影响，可全年施工。2.2气象条件据文县气象站1971年～2000年气象要素统计，多年平均气温14.8℃，极端最高气温38.1℃，极端最低气温-7.4℃。多年平均风速2.4m/s，多年最大风速20m/s，多年平均最大风速10.5m/s，多年平均相对湿度62%，多年平均蒸发量2004.0m，多年平均降水量451.6mm，降雨集中在5月～9月，该时段占年降水量的80.8%，其中6月～8月占全年降水量的52.2%，实测最大日（1987年5月30日）降水量73.0mm。多年平均雷暴日数6.7天，雷暴最早发生日期4月16日，最晚发生日期9月21日。2.3工程地质状况引水发电洞布置于右岸，洞向为SE147.5～SE104.2，进口边坡整体走向为NE57，边坡前缓后陡，属斜向结构边坡，整体稳定性好。出口边坡整体走向为NW310，平均坡角48，属逆向坡，边坡表部有卸荷松动现象，需予锚喷措施处理。洞室围岩厚度一般大于50m，岩体由变质凝灰岩局部夹砂质泥质板岩组成，微～新鲜岩体致密坚硬，强度较高；洞室沿线岩层走向为NW280～315，倾向SW，倾角45～55，与洞线夹角小于40。岩体中断裂结构面较发育，出露的断层主要层间挤压带fj67、fj71、fj75、fj77等。裂隙主要以层面裂隙、反层向裂隙及NNE向高倾裂隙组较发育。地下水以裂隙性潜水赋存于基岩裂隙和断层破碎带中，地下水位埋深大，水力坡降相对平缓，除进口段外，其余洞室均位于地下水位线以下。进口0+050m段，主要受风化及层间挤压带影响，岩体完整性较差，围岩类别主要为Ⅳ类；洞身0+050～0+356m段岩体结构相对较完整，围岩类别主要为Ⅲ类；出口0+356m～0+416.2m段，地表有3m～5m的覆盖层，岩体受风化及结构面组合切割影响，岩体结构破碎，完整性较差，围岩类别主要为Ⅳ类。引水洞...
