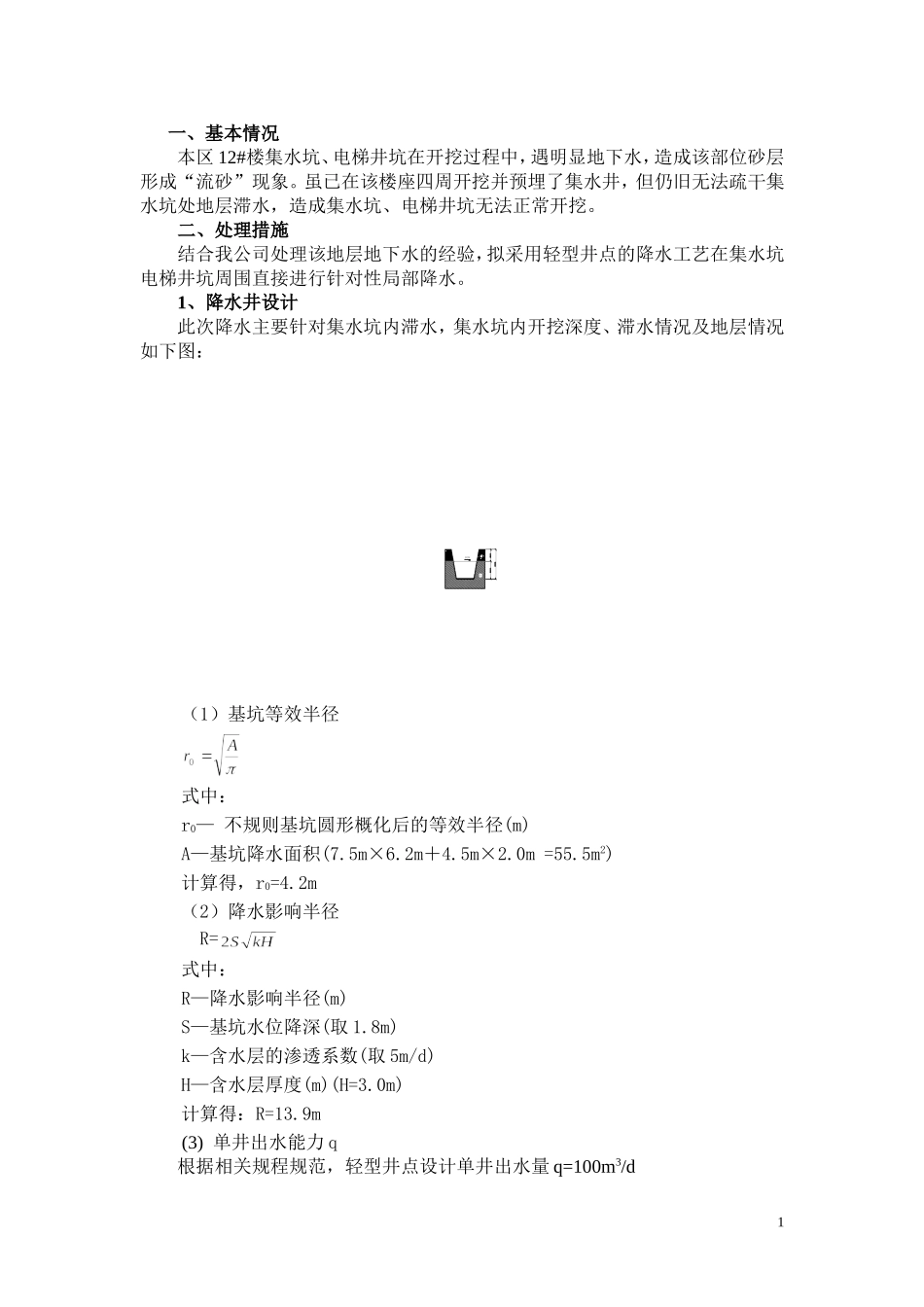

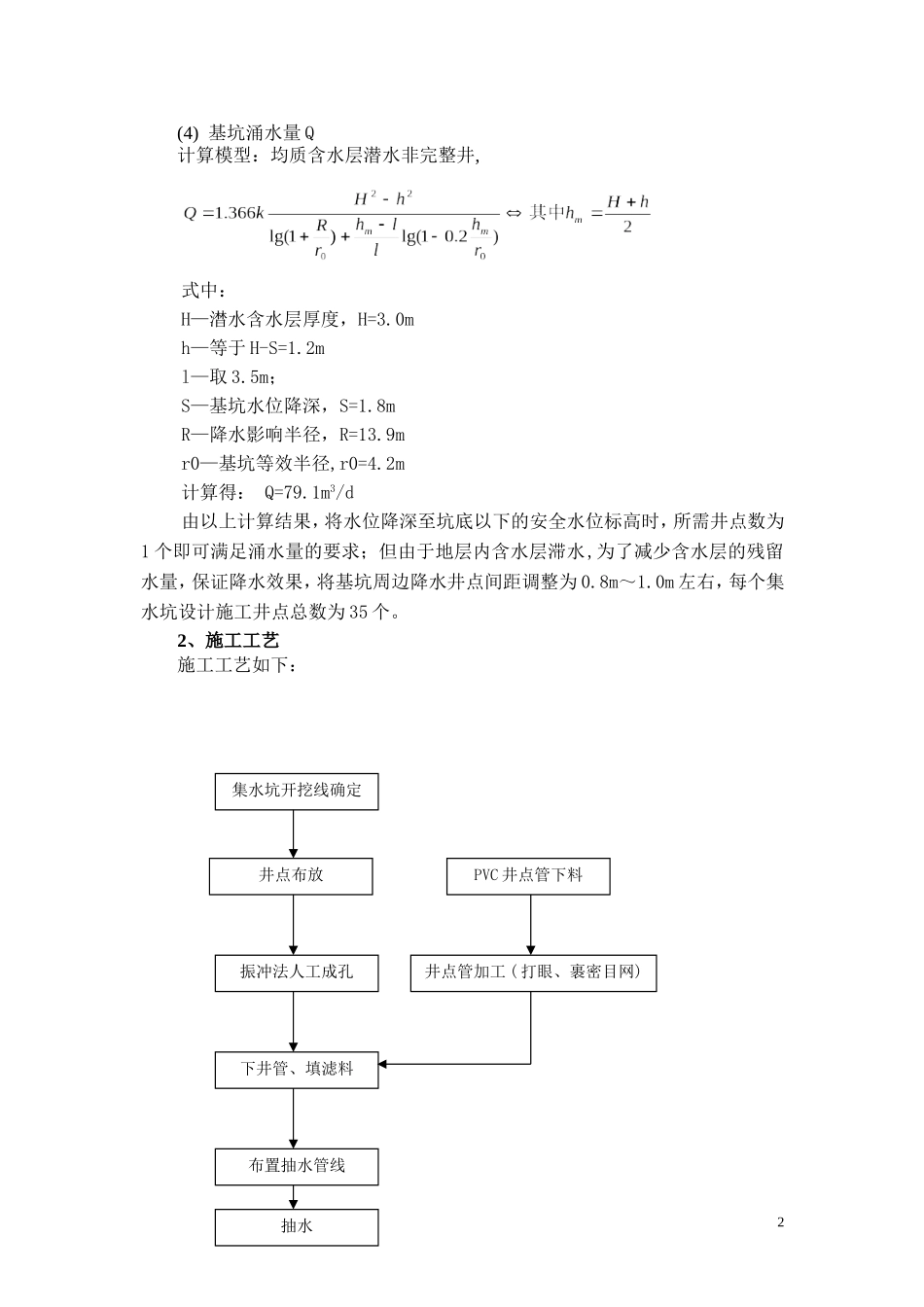

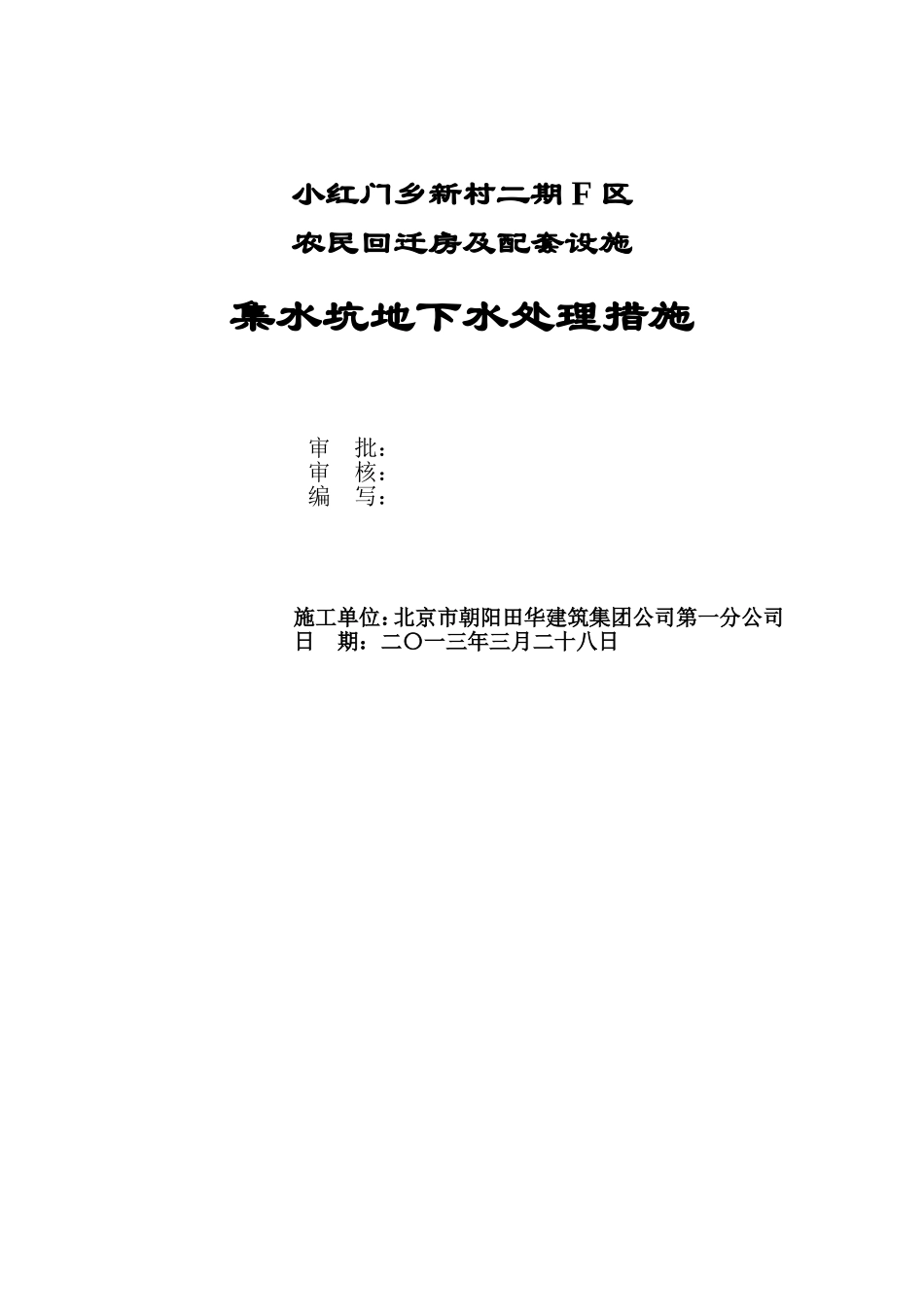

小红门乡新村二期F区农民回迁房及配套设施集水坑地下水处理措施审批：审核：编写：施工单位：北京市朝阳田华建筑集团公司第一分公司日期：二〇一三年三月二十八日一、基本情况本区12#楼集水坑、电梯井坑在开挖过程中，遇明显地下水，造成该部位砂层形成“流砂”现象。虽已在该楼座四周开挖并预埋了集水井，但仍旧无法疏干集水坑处地层滞水，造成集水坑、电梯井坑无法正常开挖。二、处理措施结合我公司处理该地层地下水的经验，拟采用轻型井点的降水工艺在集水坑电梯井坑周围直接进行针对性局部降水。1、降水井设计此次降水主要针对集水坑内滞水，集水坑内开挖深度、滞水情况及地层情况如下图：（1）基坑等效半径式中：r0—不规则基坑圆形概化后的等效半径(m)A—基坑降水面积(7.5m×6.2m＋4.5m×2.0m=55.5m2)计算得，r0=4.2m（2）降水影响半径R=式中：R—降水影响半径(m)S—基坑水位降深(取1.8m)k—含水层的渗透系数(取5m/d)H—含水层厚度(m)(H=3.0m)计算得：R=13.9m(3)单井出水能力q根据相关规程规范，轻型井点设计单井出水量q=100m3/d1(4)基坑涌水量Q计算模型：均质含水层潜水非完整井,式中：H—澘水含水层厚度，H=3.0mh—等于H-S=1.2ml—取3.5m；S—基坑水位降深，S=1.8mR—降水影响半径，R=13.9mr0—基坑等效半径,r0=4.2m计算得：Q=79.1m3/d由以上计算结果，将水位降深至坑底以下的安全水位标高时，所需井点数为1个即可满足涌水量的要求；但由于地层内含水层滞水,为了减少含水层的残留水量，保证降水效果，将基坑周边降水井点间距调整为0.8m～1.0m左右，每个集水坑设计施工井点总数为35个。2、施工工艺施工工艺如下：2集水坑开挖线确定振冲法人工成孔下井管、填滤料井点管加工(打眼、裹密目网)布置抽水管线PVC井点管下料井点布放抽水3、井点布置在集水坑、电梯井坑上口线外0.5m处，用人工振冲法冲击成孔，成孔直径φ110～150mm；孔底深入集水坑底部0.5m，故成孔深度3.5m；井间距0.8～1.0m。4、井管布置井点管采用DN15硬质PVC管，在管底部20cm范围内横向错开对穿3排渗水孔，用100目密目网包裹严实。孔内PVC管居中放置，周围填入滤料（粗砂）。35、排水管线排水管线采用DN50铁管，与井点间用塑料管连接紧密。排水管端头用真空泵直接抽水排出坑外。为保证抽水效果，排水管道直接预埋于坑底褥垫层底部。三、降水周期本工程降水工程抽水工期截止至该处结构底板施工完毕时止。四、注意事项1、土方挖掘运输车道不设置井点，这不影响整体降水效果。2、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。抽水应连续进行，特别是开始抽水阶段，时停时抽，会导致井点管的滤网阻塞。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。3、轻型井点降水应经常进行检查，其出水规律应“先大后小，先浑后清”。若出现异常情况，应及时进行检查。4、在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，要减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。45、真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。6、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。如“死井”数量超过10%，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。7、在打井点之前应勘测现场，采用洛阳铲凿孔，若发现场内有旧基础、隐性墓地等应及早上报。8、如粘土层较厚，沉管速度会较慢，如超过常规沉管时间时，可增大水泵压力，但不要超过1.5MPa。9、主干管流水坡度流向水泵方向。10、如在冬季施工，应做好主干管保温，防止受冻。11、基坑周围上部应挖好水沟，防止雨水流入基坑。12、井点位置应距坑边0.5～1m，以防止井点设置影响坑边土坡的稳定性。水泵抽出的水应按施工方案排出，离基坑越远越好，以防止渗下回流，影响降水效果。13、如场地粘土层较厚，这将影响降水效果，因为粘土的透水性能差，上层水不易渗透下去采取套...
