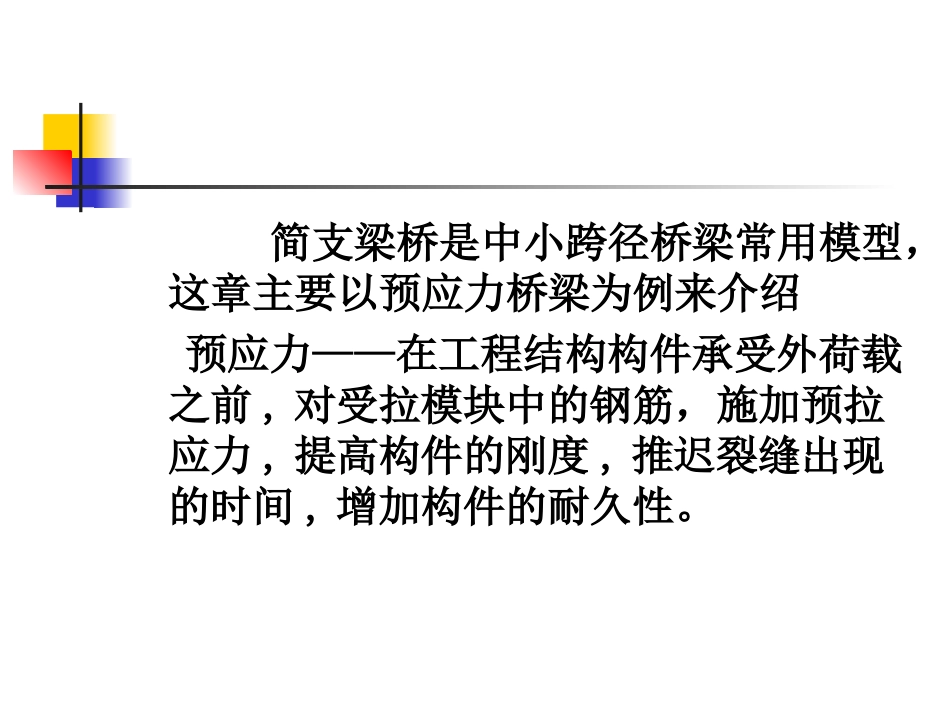

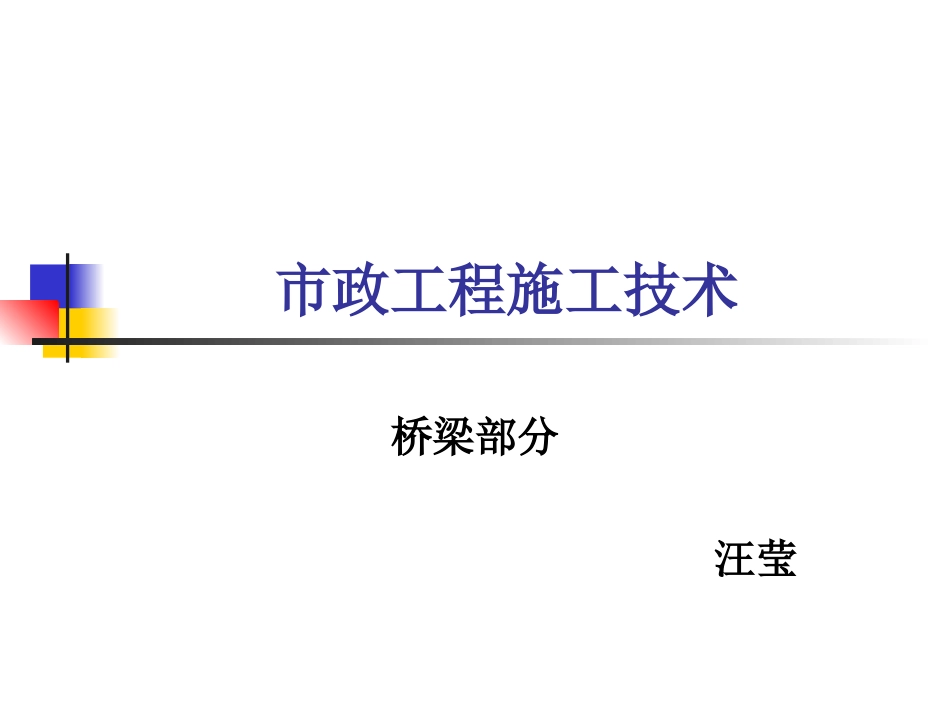

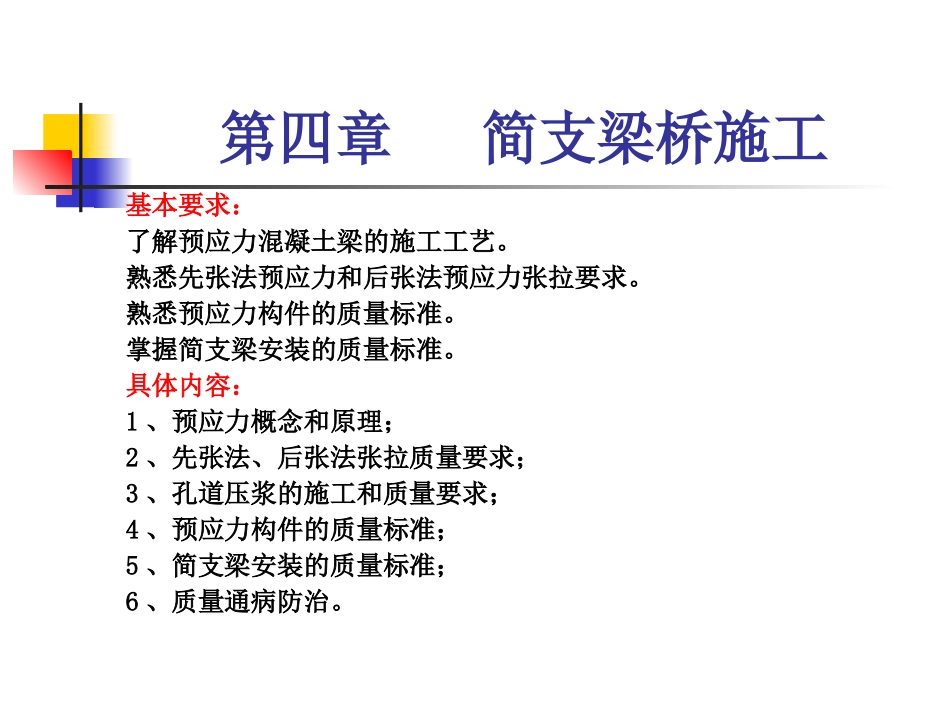

市政工程施工技术桥梁部分汪莹第四章简支梁桥施工基本要求：了解预应力混凝土梁的施工工艺。熟悉先张法预应力和后张法预应力张拉要求。熟悉预应力构件的质量标准。掌握简支梁安装的质量标准。具体内容：1、预应力概念和原理；2、先张法、后张法张拉质量要求；3、孔道压浆的施工和质量要求；4、预应力构件的质量标准；5、简支梁安装的质量标准；6、质量通病防治。简支梁桥是中小跨径桥梁常用模型，这章主要以预应力桥梁为例来介绍预应力——在工程结构构件承受外荷载之前,对受拉模块中的钢筋，施加预拉应力,提高构件的刚度,推迟裂缝出现的时间,增加构件的耐久性。一、夹具和锚具1、夹具——用于先张法预应力混凝土施工中。它是一种工具，可以重复使用。根据用途不同，可分为张拉夹具和锚固夹具（1）张拉夹具：张拉时，用于把预应力筋夹住并与测力器相连的工具（2）锚固夹具：将预应力筋临时锚固于台座横梁上的工具一、夹具和锚具2、锚具——用于后张法预应力混凝土施工中。它与夹具不同，将永远留在构件上不再取下来，一般称为工作锚。根据工作原理不同，可分为机械锚固和摩擦锚固（1）机械锚固：在预应力筋端部焊上螺丝端杆、帮条或将钢筋端头墩粗制成。例如：螺丝端杆锚具、帮条锚具、墩头锚具。（2）摩擦锚固：利用楔形原理制成。例如：锥形锚具、JM12锚具、星形锚具二、先张法先张法——是在混凝土浇筑前，先把预应力筋摆放在台座上，按构件设计要求的控制应力对预应力筋进行张拉，并用夹具临时固定在台座上，然后浇筑混凝土，待混凝土达到一定强度并与钢筋牢固粘结后，放松预应力筋。由于预应力筋的弹性回缩，而混凝上与钢筋的粘结力又阻止这一回缩，于是钢筋的拉力传递于混凝土上，使混凝土得到预压应力。二、先张法先张法的优点：张拉预应力筋时，只需夹具(可重复使用)，预应力筋借助预应力筋与混凝土间的粘结力，自锚于混凝土之中。先张法的缺点：需要专门的张拉台座，基建投资大，构件中钢筋一般只能采用直线配置，施加的张拉力较小，只适合于预制小型构件。（一般长度20m以内）二、先张法1、张拉台座张拉台座是先张法生产预应力构件的主要设备之一，由它承受预应力筋张拉时的全部张拉力，所以要求具备足够的承载力、刚度和稳定性。按构造可分为墩式台座和槽式台座。1)墩式台座：由固定在地面上的两个传力墩、台面、横梁等组成。2）槽式台座：由传力柱、传力架、台面组成。二、先张法2、预应力筋的制作热处理钢筋及冷拉Ⅳ级钢筋、高强钢筋及钢绞线都可以做预应力筋。过程：下料——对焊——墩粗——冷拉3、预应力筋的张拉先张法的张拉主要利用千斤顶进行。张拉方法按预应力筋数量、间距和张拉力的大小，采用单根张拉和多根张拉。当采用多根张拉时，为使其每根预应力筋的应力一致，必须在张拉前调整初应力，初应力值一般为张拉值的10%。二、先张法（1）张拉力的控制对钢丝、钢绞线Ncon≤0.75Rby·Ag对冷拉钢筋Ncon≤0.9Rby·Ag（2）张拉程序为减少预应力损失，通常采用超张拉的方法（所谓超张拉，就是指张拉应力超过规范规定的控制应力值），程序如下：二、先张法二、先张法4、浇筑混凝土——基本与钢筋混凝土施工类似5、预应力筋放张预应力筋放张过程是预应力的传递过程，是先张法构件能否获得良好质量的一个重要生产过程；应根据放张要求，确定合理的放张顺序、放张方法及相应的技术措施。（1）放张要求预应力筋放张时，混凝土强度应满足设计规定的强度，设计无规定时，一般不得低于混凝土设计强度等级的75%二、先张法（2）放张顺序预应力筋的放张速度不宜过快，其放张顺序，当设计无要求时，应符合下列规定：①轴心受压构件(如压杆，桩等)所有预应力筋应同时放张；②偏心受压构件(如梁等)，应先同时放张预压力较小区域的预应力筋，再同时放张预压力较大区域的顶应力筋；③当不能按第①、②项放张时，应分阶段．对称．相互交错地放张，以防止放张过程中，构件发生翘曲．裂纹及预应力筋断裂等现象；④放张后预应力筋的切断顺序，一般由放张端开始，逐次切向另一端。三、后张法后张法——制作预应力混凝土构件，一般在施工现场进行。它是先制作钢筋混凝土构件，在浇筑混凝土...
