数控定梁龙门镗铣床VIP免费

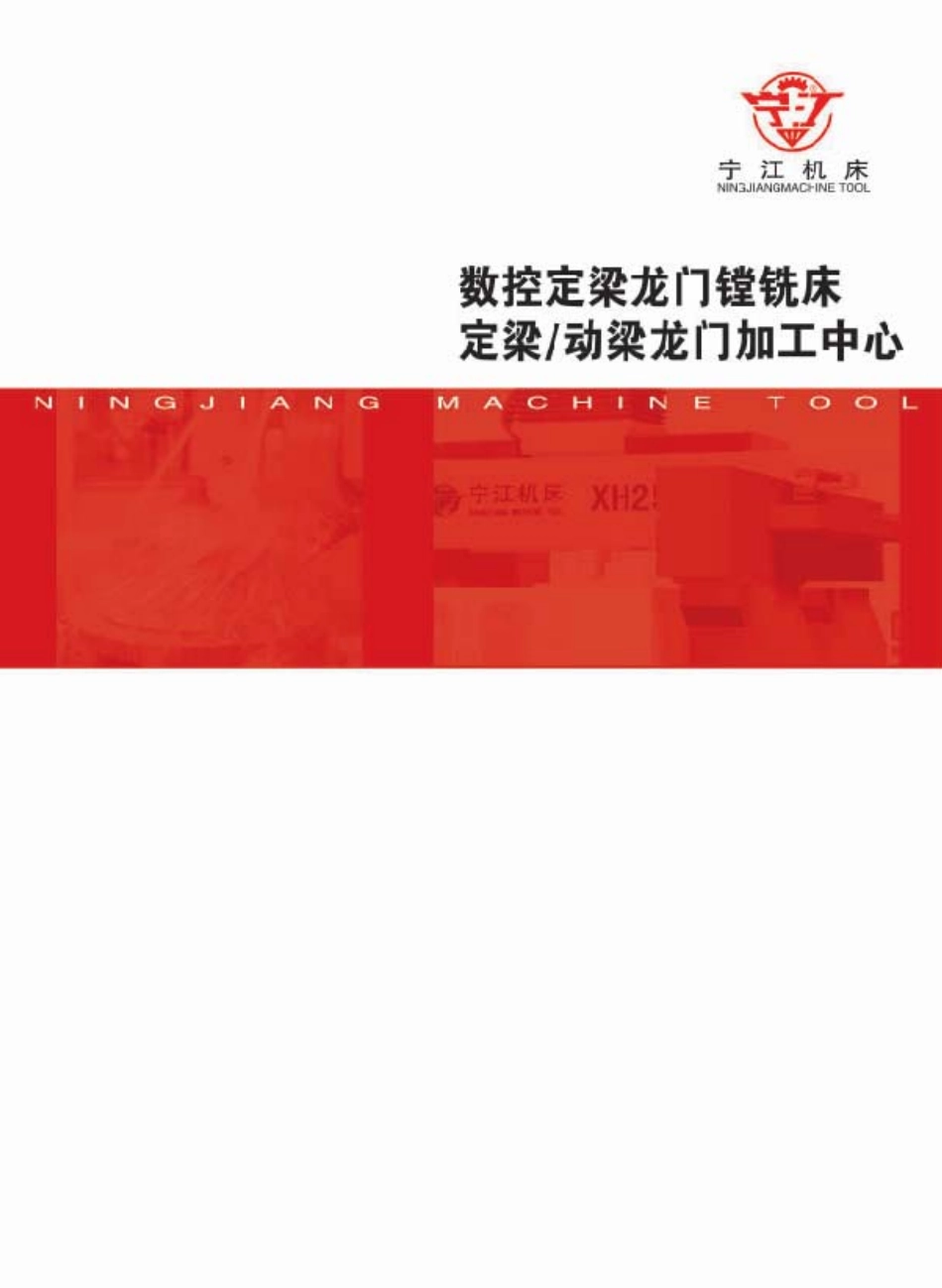

数控定梁龙门镗铣床_第1页
1/7

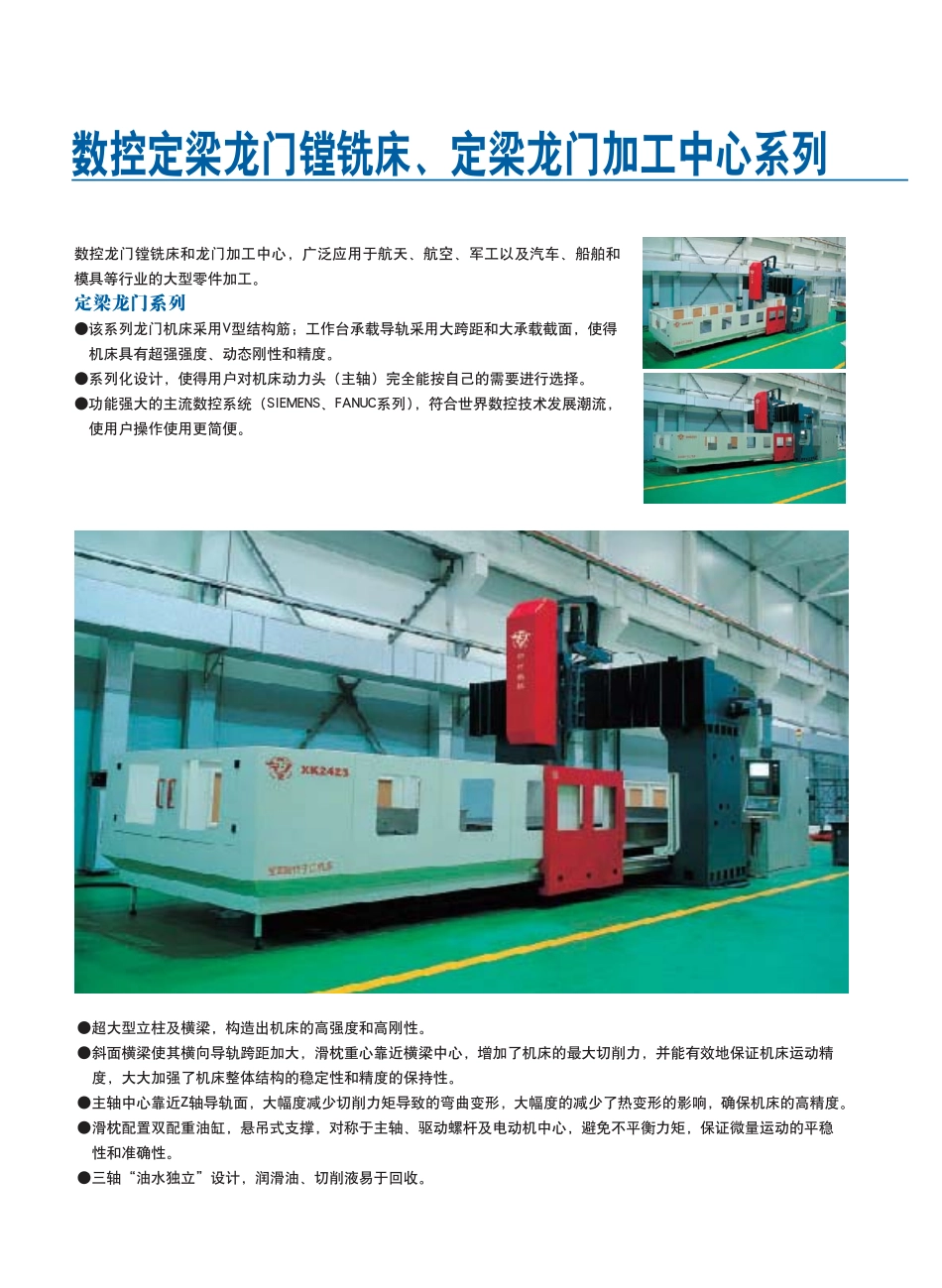

数控定梁龙门镗铣床_第2页
2/7

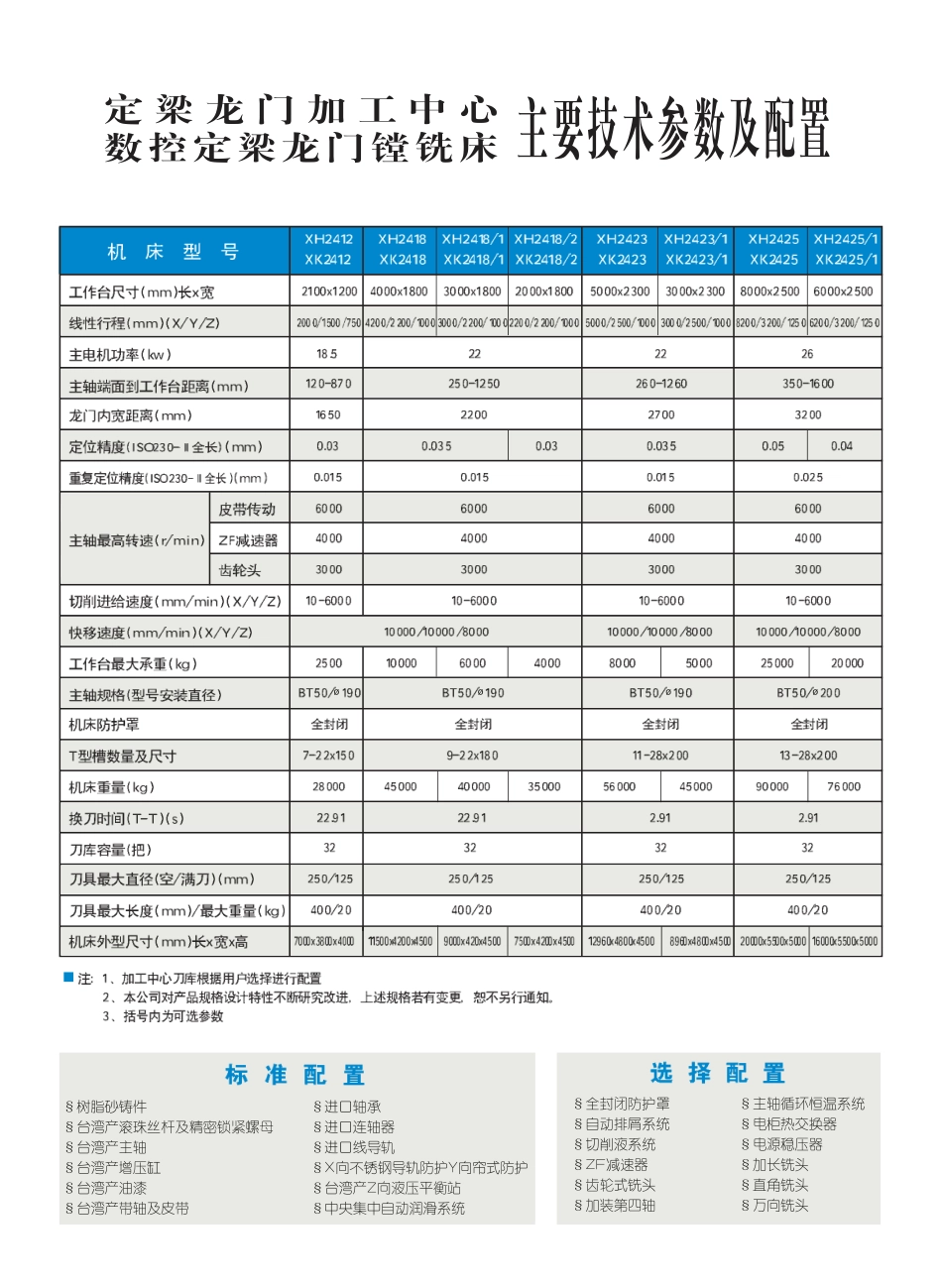

数控定梁龙门镗铣床_第3页
3/7
数控龙门镗铣床和龙门加工中心,广泛应用于航天、航空、军工以及汽车、船舶和模具等行业的大型零件加工。定梁龙门系列●该系列龙门机床采用V型结构筋;工作台承载导轨采用大跨距和大承载截面,使得机床具有超强强度、动态刚性和精度。●系列化设计,使得用户对机床动力头(主轴)完全能按自己的需要进行选择。●功能强大的主流数控系统(SIEMENS、FANUC系列),符合世界数控技术发展潮流,使用户操作使用更简便。●超大型立柱及横梁,构造出机床的高强度和高刚性。●斜面横梁使其横向导轨跨距加大,滑枕重心靠近横梁中心,增加了机床的最大切削力,并能有效地保证机床运动精度,大大加强了机床整体结构的稳定性和精度的保持性。●主轴中心靠近Z轴导轨面,大幅度减少切削力矩导致的弯曲变形,大幅度的减少了热变形的影响,确保机床的高精度。●滑枕配置双配重油缸,悬吊式支撑,对称于主轴、驱动螺杆及电动机中心,避免不平衡力矩,保证微量运动的平稳性和准确性。●三轴“油水独立”设计,润滑油、切削液易于回收。数控定梁龙门镗铣床、定梁龙门加工中心系列定梁龙门加工中心数控定梁龙门镗铣床§树脂砂铸件§台湾产滚珠丝杆及精密锁紧螺母§台湾产主轴§台湾产增压缸§台湾产油漆§台湾产带轴及皮带§进口轴承§进口连轴器§进口线导轨§X向不锈钢导轨防护Y向帘式防护§台湾产Z向液压平衡站§中央集中自动润滑系统§全封闭防护罩§自动排屑系统§切削液系统§ZF减速器§齿轮式铣头§加装第四轴§主轴循环恒温系统§电柜热交换器§电源稳压器§加长铣头§直角铣头§万向铣头主要技术参数及配置XH2525动梁龙门加工中心具有独特结构,其主要特点在于工作台落地,三个方向的运动由横梁、滑座和滑枕铣头的运动来完成。机床具有优良的动态响应特性,超强的承载能力是同类机床的2-3倍。本机床适应快速去除金属的先进工艺,使用于大、中型模具制造、模具型腔的高速铣削,也用于航空、航天器的框、梁、筋等铝合金变斜角类零件的加工。选配各种功能的附件铣头可满足不同的加工需求。机床工作台和工件均固定不动,避免了质量大的工作台和工件对动态性能的影响,还避免了工件质量变化造成的动态性能变化。机床移动部分为质量较轻的横梁、滑座和滑枕铣头,并在横梁两端采用单/双伺服电机驱动,同时采用滚柱直线导轨、刚度高、摩擦阻力小,使机床具有优良的动态响应特性。占地面积小,仅为普通龙门铣床的3/5。基础铸件采用薄壁多筋结构,采用德国树脂砂生产线生产。有限元分析法设计,确保机床的动静刚度优良。承载能力卓越,是普通龙门铣床的2_3倍。机床型号主要规格参数安装直角铣头和五轴铣头,实现五面加工。安装加长镗铣头,满足大型模具深型腔加工。本机床主配国外著名品牌的德国西门子公司SINUMERIK840D数控系统,性能优越,运行可靠。也可根据用户需要配置日本FANUC等其他公司的数控系统。□刀具测量系统□工件测头系统□油雾冷却□直角铣头□加长镗铣头□万向铣头采用三坐标测量机检测零件加工精度。采用RENISHAW激光干涉仪进行位置精度检测,获得高精度的螺距及间隙补偿。
