长度测量基本知识VIP专享VIP免费

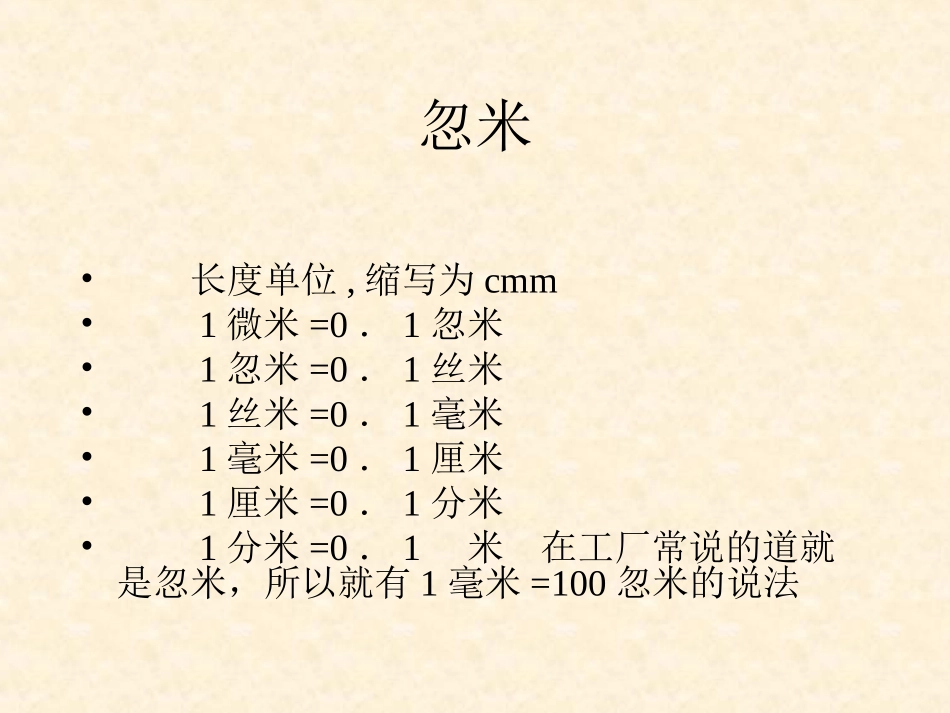

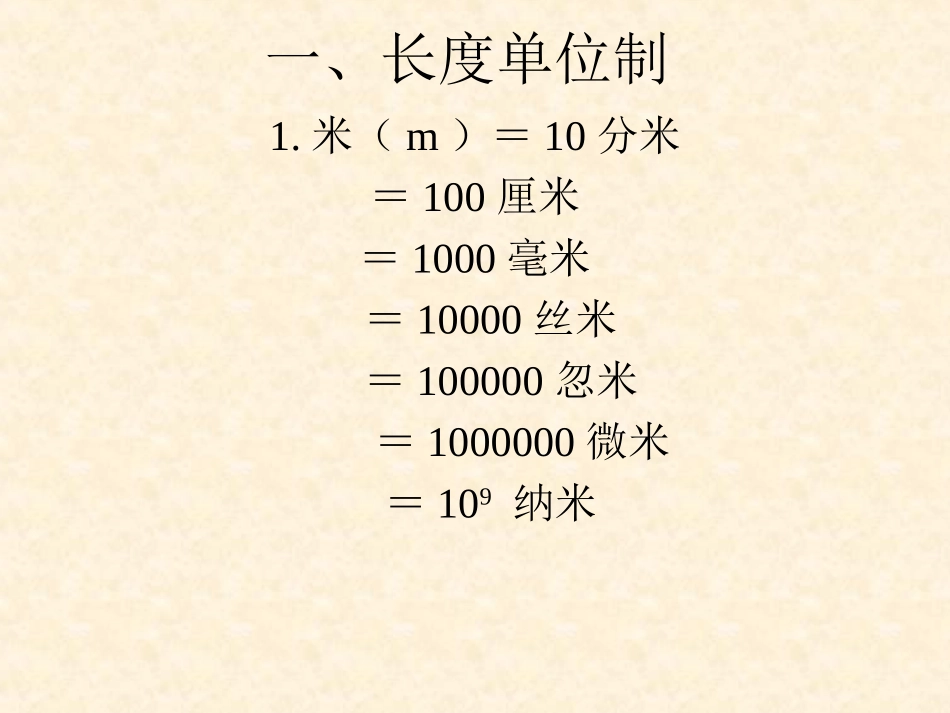

长度测量基本知识2012.9一、长度单位制1.米（m）＝10分米＝100厘米＝1000毫米＝10000丝米＝100000忽米＝1000000微米＝109纳米忽米•长度单位,缩写为cmm•1微米=0．1忽米•1忽米=0．1丝米•1丝米=0．1毫米•1毫米=0．1厘米•1厘米=0．1分米•1分米=0．1米在工厂常说的道就是忽米，所以就有1毫米=100忽米的说法二、常用量具•1.游标类：游标卡尺深度游标卡尺高度游标卡尺齿厚卡尺万能角度尺（分度值0.02mm0.05mm）带表卡尺等（图片）•2.测微类：外径千分尺内径千分尺壁厚千分尺深度千分尺内测千分尺螺纹千分尺公法线千分尺（0.01mm）等图片•3.指示类：百分表千分表内径百（千）分表杠杠（千)百分表等图片图片•数显量具三、常用量具的工作原理•1.游标卡尺：利用游标卡尺游标刻线间距与主尺刻线间距形成游标分度值，测量时在主持上读取毫米数，在游标上读取小数值；•2.外径千分尺：利用等进螺旋原理将丝杠的角度旋转运动变为测量杆的直线位移。挡丝杠相对于螺母转动时，测量轴线的位移量与丝杠的旋转角度成正比；•3.钟表式百分表：通过齿条与齿轮传动，将测杆的直线位移转变成指针的角位移。四、长度测量的基本原则•1.阿贝原则；•2.封闭原则；•3.最小变形原则；•4.最短测量链原则五、常用量具的允许误差•1.通用卡尺误差•2.千分尺•3.表类量具误差六、常用量具的使用方法•1.游标卡尺（游标卡尺使用方法）•2.千分尺（使用方法）•3.百分表（使用方法）•4.内径百分表（使用方法游标卡尺读数方法•（1）用途和构造•游标卡尺是比较精密的测量长度的工具，测量范围为十几个厘米，按其准确程度来分有三种，测量时可分别准确到0.1mm、0.05mm、0.02mm。•游标卡尺的构造如图1所示。•（2）原理和使用•以准确度为0.1mm的游标卡尺为例，主尺的最小分度是1mm，游标尺上有10个小的等分刻度，它们的总长等于9mm，因此游标尺的每一分度比主尺的最小分度相差0.1mm，所以当左右测脚合在一起，游标的零刻线与主尺的零刻线重合时，除了游标的第十条刻线与主尺的9mm的刻线重合外，其余刻线都不重合。游标的第一条刻线在主尺的1mm刻线左边0.1mm处。游标的第二条刻线在主尺的2mm刻线左边0.2mm处，等等•在两测脚间放一张厚0.1mm的纸片，游标尺就向右移动0.1mm，这时它的第一条刻线与主尺的1mm刻线重合，其余刻线都与主尺上的刻线不重合。所以，被测薄片的厚度不超过1mm时，游标的第几条刻线与主尺的某一刻线重合，就表示薄片的厚度是零点几mm。•在测量大于1mm的长度时，整的毫米数由主尺上读出，十分之几毫米从游标上读出。•在两测脚间放一张厚0.1mm的纸片，游标尺就向右移动0.1mm，这时它的第一条刻线与主尺的1mm刻线重合，其余刻线都与主尺上的刻线不重合。所以，被测薄片的厚度不超过1mm时，游标的第几条刻线与主尺的某一刻线重合，就表示薄片的厚度是零点几mm。•在测量大于1mm的长度时，整的毫米数由主尺上读出，十分之几毫米从游标上读出。•读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：•L＝整数部分＋小数部分－零误差•判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了.，。•如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。【思考题】•1．游标有20个刻度的游标卡尺游标总长等于19毫米，它的测量精度是多少？测量时如游标的零刻度在尺身的2．4厘米和2．5厘米之间，游标的第16条刻度线与尺身对齐，测量的结果是多少？•2．如果游标卡尺的零误差为＋0．2毫米，这时游标的零刻度在尺身零刻度的那一侧？如果由游标卡尺直接读得的结果为2．45厘米，那么物体的真实刻度为多少？如果零误差是－0．1毫米，结果又如何？•3．判断以下测量结果...
