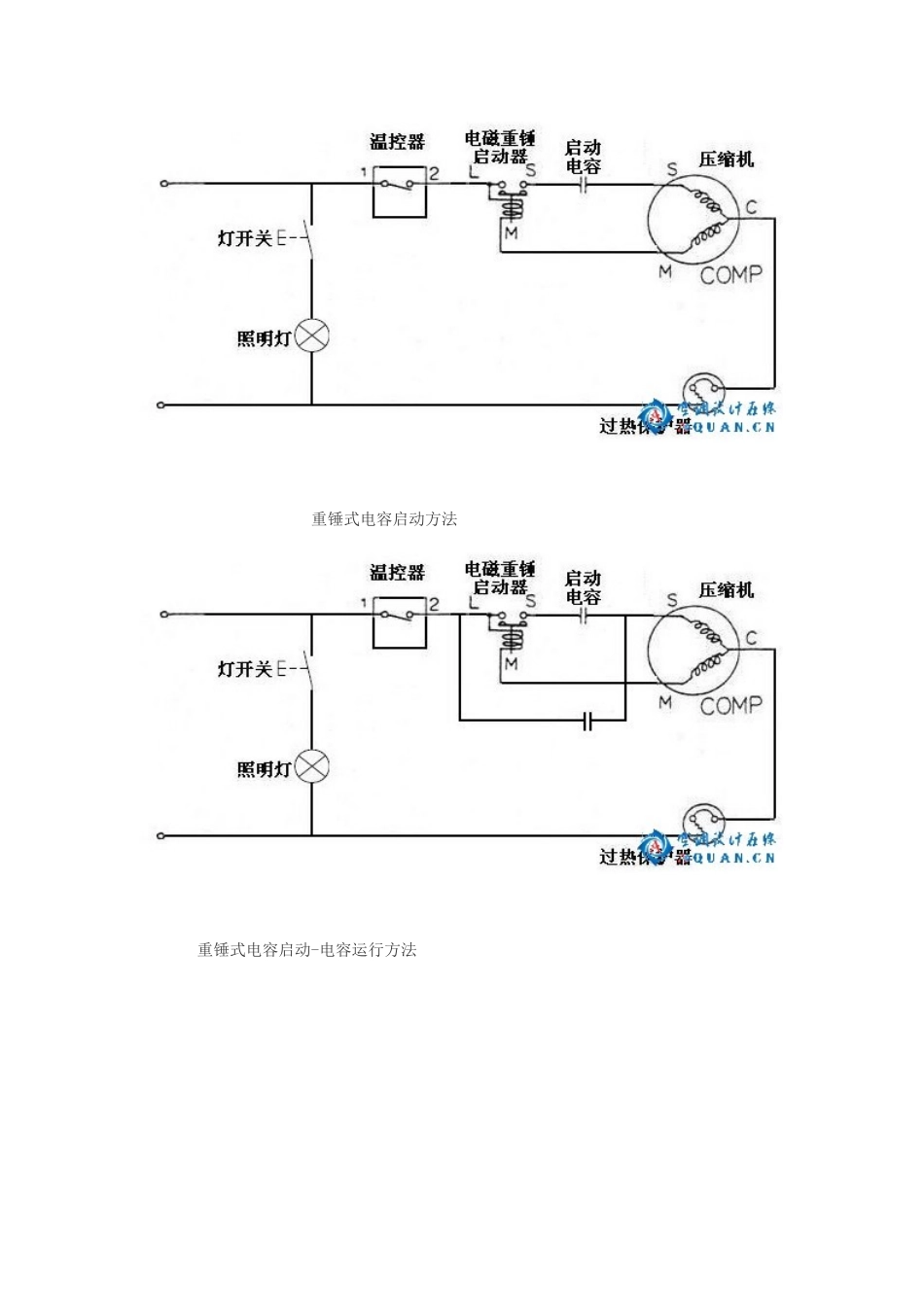

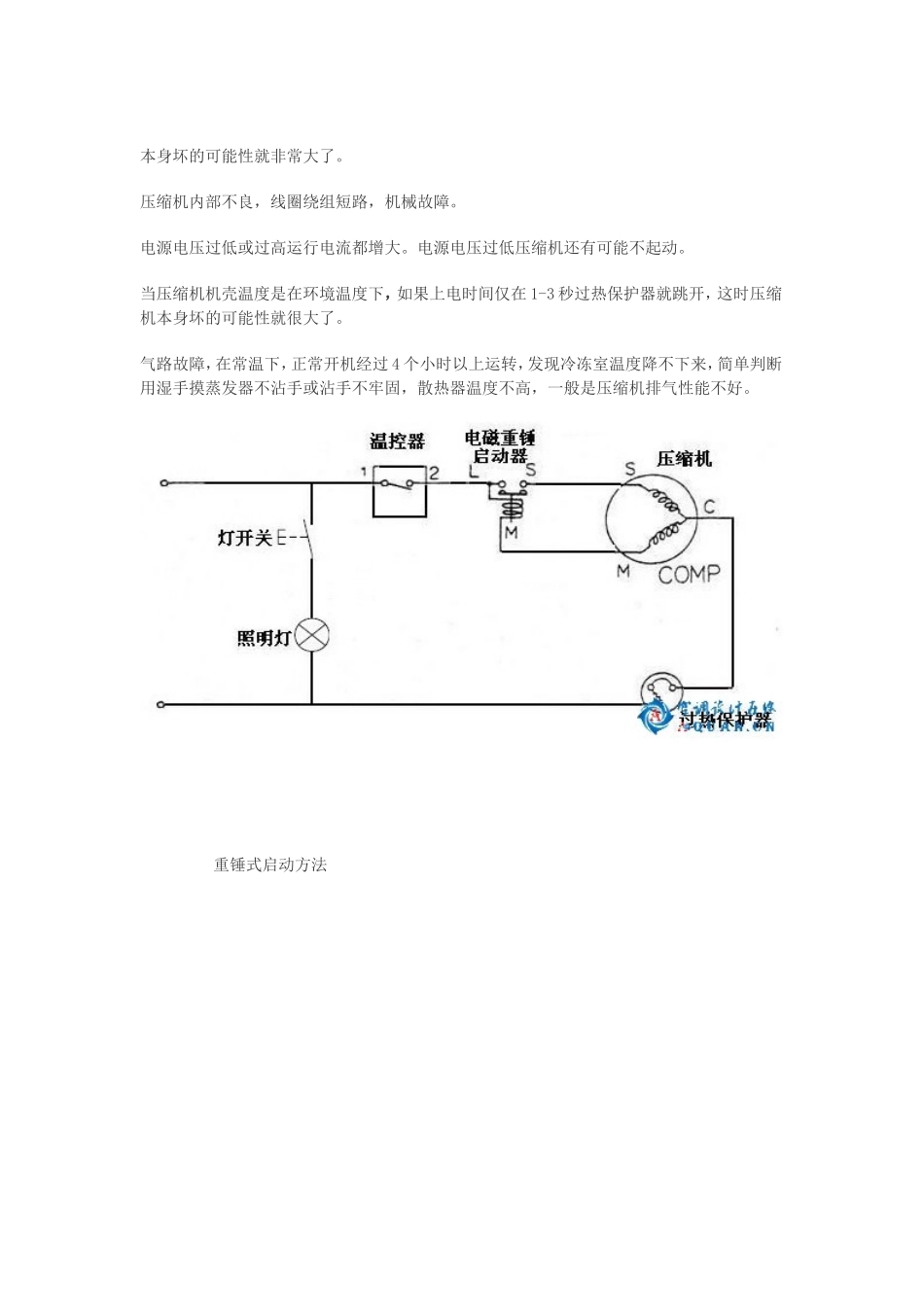

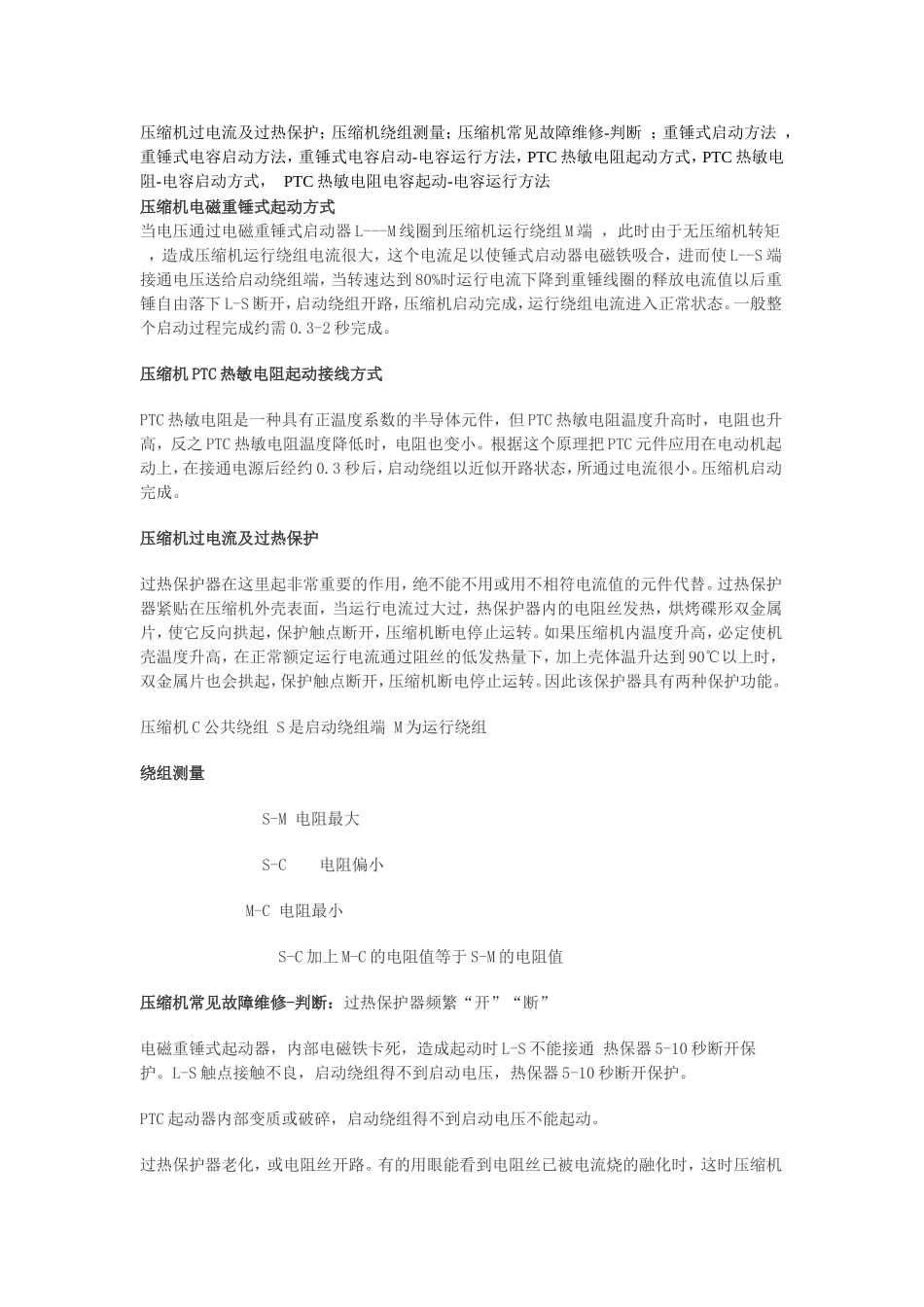

压缩机过电流及过热保护；压缩机绕组测量；压缩机常见故障维修-判断；重锤式启动方法，重锤式电容启动方法，重锤式电容启动-电容运行方法，PTC热敏电阻起动方式，PTC热敏电阻-电容启动方式，PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端，此时由于无压缩机转矩，造成压缩机运行绕组电流很大，这个电流足以使锤式启动器电磁铁吸合，进而使L--S端接通电压送给启动绕组端，当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开，启动绕组开路，压缩机启动完成，运行绕组电流进入正常状态。一般整个启动过程完成约需0.3-2秒完成。压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件，但PTC热敏电阻温度升高时，电阻也升高，反之PTC热敏电阻温度降低时，电阻也变小。根据这个原理把PTC元件应用在电动机起动上，在接通电源后经约0.3秒后，启动绕组以近似开路状态，所通过电流很小。压缩机启动完成。压缩机过电流及过热保护过热保护器在这里起非常重要的作用，绝不能不用或用不相符电流值的元件代替。过热保护器紧贴在压缩机外壳表面，当运行电流过大过，热保护器内的电阻丝发热，烘烤碟形双金属片，使它反向拱起，保护触点断开，压缩机断电停止运转。如果压缩机内温度升高，必定使机壳温度升高，在正常额定运行电流通过阻丝的低发热量下，加上壳体温升达到90℃以上时，双金属片也会拱起，保护触点断开，压缩机断电停止运转。因此该保护器具有两种保护功能。压缩机C公共绕组S是启动绕组端M为运行绕组绕组测量S-M电阻最大S-C电阻偏小M-C电阻最小S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断：过热保护器频繁“开”“断”电磁重锤式起动器，内部电磁铁卡死，造成起动时L-S不能接通热保器5-10秒断开保护。L-S触点接触不良，启动绕组得不到启动电压，热保器5-10秒断开保护。PTC起动器内部变质或破碎，启动绕组得不到启动电压不能起动。过热保护器老化，或电阻丝开路。有的用眼能看到电阻丝已被电流烧的融化时，这时压缩机本身坏的可能性就非常大了。压缩机内部不良，线圈绕组短路，机械故障。电源电压过低或过高运行电流都增大。电源电压过低压缩机还有可能不起动。当压缩机机壳温度是在环境温度下，如果上电时间仅在1-3秒过热保护器就跳开，这时压缩机本身坏的可能性就很大了。气路故障，在常温下，正常开机经过4个小时以上运转，发现冷冻室温度降不下来，简单判断用湿手摸蒸发器不沾手或沾手不牢固，散热器温度不高，一般是压缩机排气性能不好。重锤式启动方法重锤式电容启动方法重锤式电容启动-电容运行方法PTC热敏电阻起动方式PTC热敏电阻-电容启动方式PTC热敏电阻电容起动-电容运行方法这种电路PTC起动器为2脚引出注意：重锤式电容启动/电容运行方法与一般重锤起动器是有区别的。PTC热敏电阻起动器图片重锤式启动器图片
