幕墙落地玻璃设置栏杆的问题VIP免费

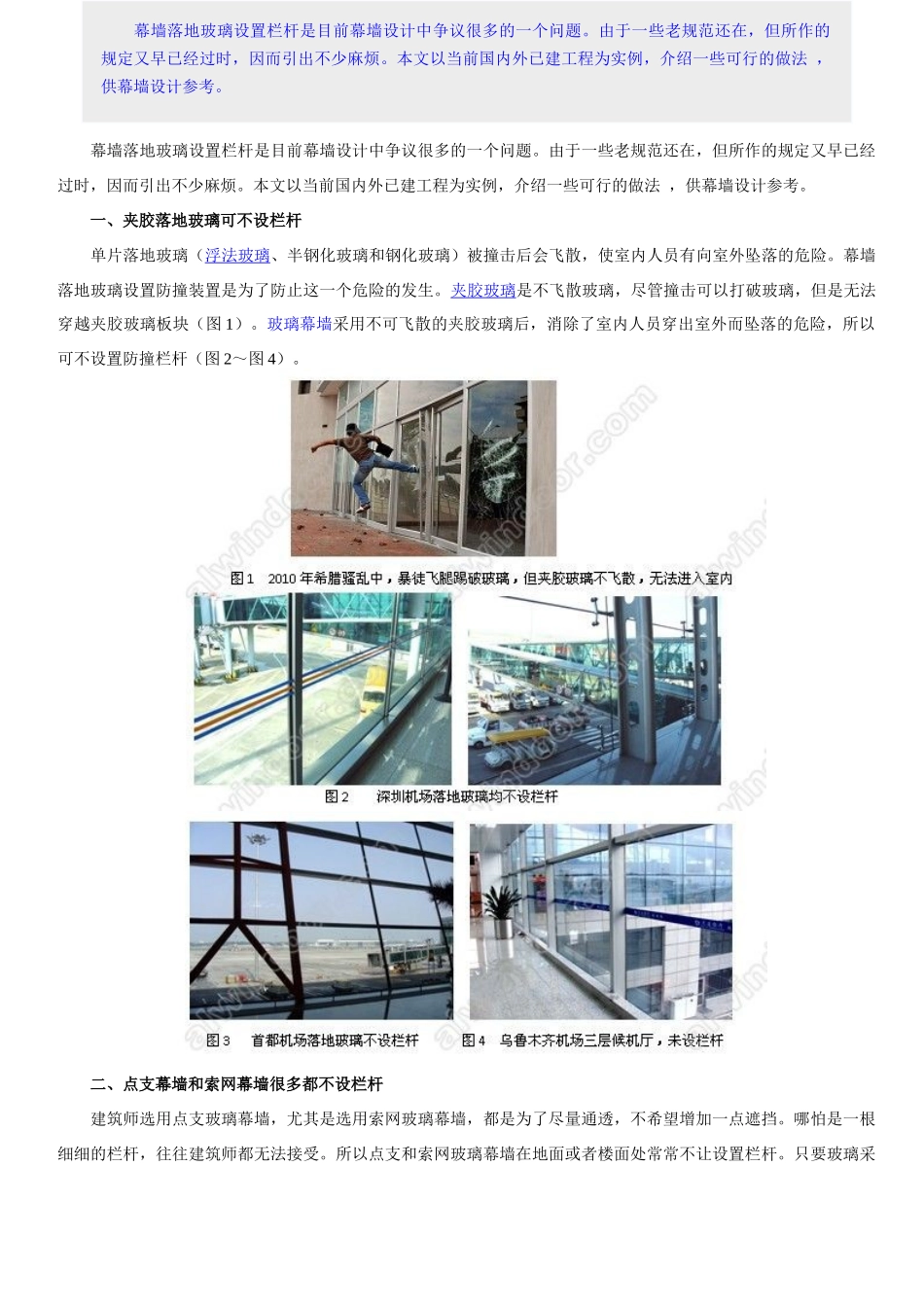

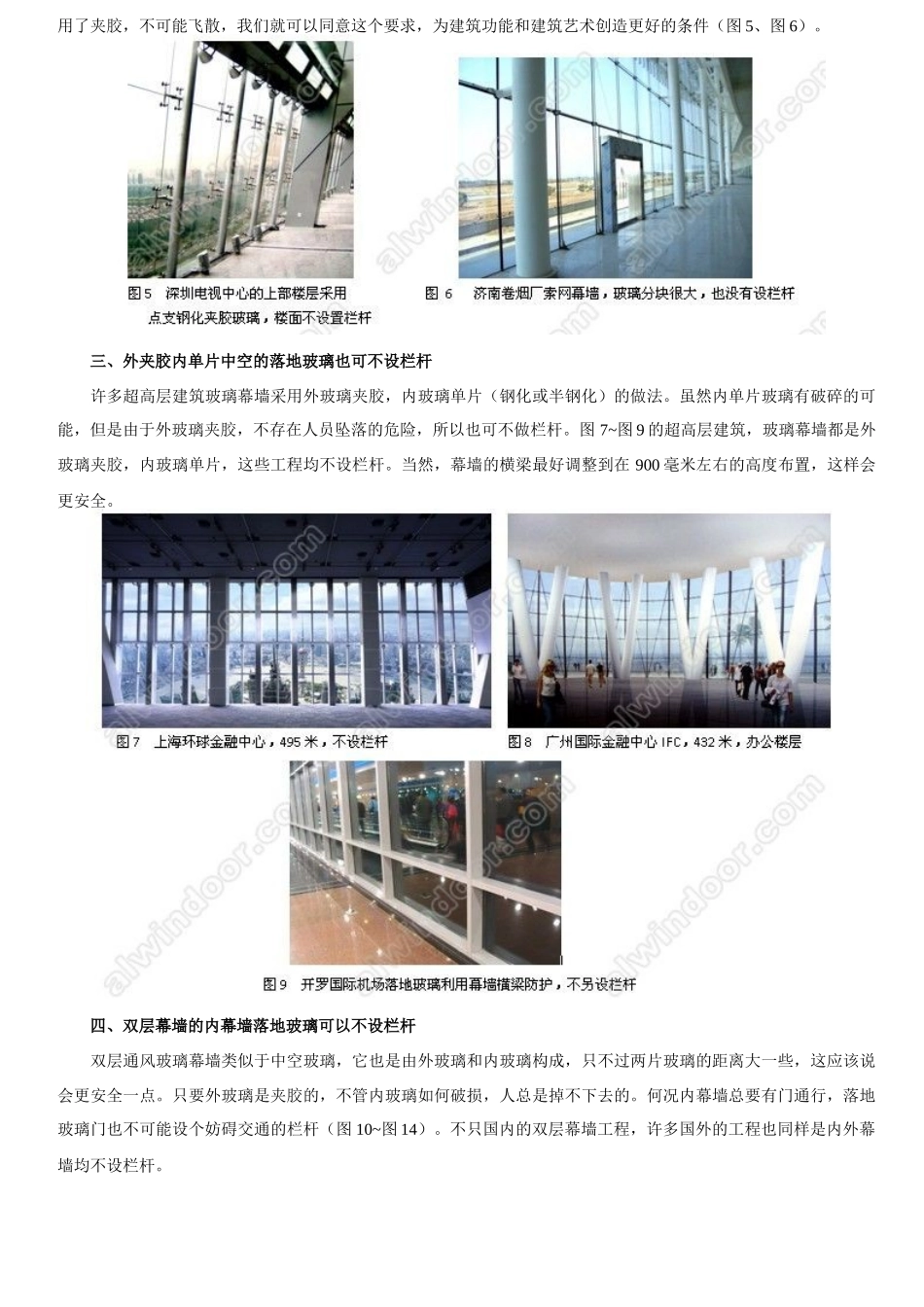

幕墙落地玻璃设置栏杆的问题来源:中国建筑科学研究院作者:赵西安日期:2011-8-26页面功能【字体：大中小】【打印】【关闭】【评论】幕墙落地玻璃设置栏杆是目前幕墙设计中争议很多的一个问题。由于一些老规范还在，但所作的规定又早已经过时，因而引出不少麻烦。本文以当前国内外已建工程为实例，介绍一些可行的做法，供幕墙设计参考。幕墙落地玻璃设置栏杆是目前幕墙设计中争议很多的一个问题。由于一些老规范还在，但所作的规定又早已经过时，因而引出不少麻烦。本文以当前国内外已建工程为实例，介绍一些可行的做法，供幕墙设计参考。一、夹胶落地玻璃可不设栏杆单片落地玻璃（浮法玻璃、半钢化玻璃和钢化玻璃）被撞击后会飞散，使室内人员有向室外坠落的危险。幕墙落地玻璃设置防撞装置是为了防止这一个危险的发生。夹胶玻璃是不飞散玻璃，尽管撞击可以打破玻璃，但是无法穿越夹胶玻璃板块（图1）。玻璃幕墙采用不可飞散的夹胶玻璃后，消除了室内人员穿出室外而坠落的危险，所以可不设置防撞栏杆（图2～图4）。二、点支幕墙和索网幕墙很多都不设栏杆建筑师选用点支玻璃幕墙，尤其是选用索网玻璃幕墙，都是为了尽量通透，不希望增加一点遮挡。哪怕是一根细细的栏杆，往往建筑师都无法接受。所以点支和索网玻璃幕墙在地面或者楼面处常常不让设置栏杆。只要玻璃采用了夹胶，不可能飞散，我们就可以同意这个要求，为建筑功能和建筑艺术创造更好的条件（图5、图6）。三、外夹胶内单片中空的落地玻璃也可不设栏杆许多超高层建筑玻璃幕墙采用外玻璃夹胶，内玻璃单片（钢化或半钢化）的做法。虽然内单片玻璃有破碎的可能，但是由于外玻璃夹胶，不存在人员坠落的危险，所以也可不做栏杆。图7~图9的超高层建筑，玻璃幕墙都是外玻璃夹胶，内玻璃单片，这些工程均不设栏杆。当然，幕墙的横梁最好调整到在900毫米左右的高度布置，这样会更安全。四、双层幕墙的内幕墙落地玻璃可以不设栏杆双层通风玻璃幕墙类似于中空玻璃，它也是由外玻璃和内玻璃构成，只不过两片玻璃的距离大一些，这应该说会更安全一点。只要外玻璃是夹胶的，不管内玻璃如何破损，人总是掉不下去的。何况内幕墙总要有门通行，落地玻璃门也不可能设个妨碍交通的栏杆（图10~图14）。不只国内的双层幕墙工程，许多国外的工程也同样是内外幕墙均不设栏杆。再退一步说，有了外幕墙，内幕墙就相当于一道室内的玻璃隔断，又有谁在室内玻璃隔断两侧各做一道栏杆呢？五、幕墙只要有夹胶玻璃落地就可以不设置栏杆综上所述，单片夹胶玻璃、夹胶中空玻璃和外幕墙为夹胶玻璃的双层通风幕墙，都可以不单设栏杆，这已经在国内外的大量玻璃幕墙工程中看到实例。广州塔高达600米，玻璃幕墙达460米，由于采用双夹胶中空玻璃，更不必设栏杆了（图15）。六、一楼落地单片玻璃是否设防撞栏杆可具体考虑试验和计算分析表明：10毫米及以上厚度的钢化玻璃，正常人是无法将其冲击破碎的。底层落地单片玻璃，室内外楼地面标高相近，不至于发生坠落危险，是否设置栏杆可酌情处理（图17、图18）。七、楼上采用飞散性的落地单片玻璃还是要有防撞设施当幕墙的落地玻璃采用飞散性的单片玻璃（以及其中空玻璃）、内外均没有夹胶玻璃时，玻璃破碎后会飞散。如果玻璃全部飞散，位于高处的室内人员就有可能发生向外坠落的事故。在当前的设计水平下，我们认为非夹胶玻璃是可飞散玻璃，位于楼上的可飞散的落地单片玻璃还是应该设置防撞设施，不宜过于大胆（图19）。世界最高的建筑——迪拜哈里法塔（828米），其玻璃幕墙面积达10万平方米。外玻璃采用8mm半钢化，中空层16毫米，内玻璃为（6毫米+6毫米）夹胶。内玻璃是夹胶玻璃，不会飞散，而且三片玻璃均采用了超白玻璃，自爆的可能性很小，所以162个楼层的落地玻璃都未设置栏杆或其他防撞设施。许多楼层仅仅在400mm处有玻璃幕墙的铝横梁（图16）八、防撞设施不止是栏杆，还有各种各样的形式《玻璃幕墙工程技术规范》JGJ102-2003第4.4.5条规定设置“防撞设施”，并不单指必须是独立的落地栏杆。实际上，目前在许多工程中也采用了多种形式的防撞设施。1.在立柱平面内设置水平金属管在玻璃的内侧，设置一根或数根水...
