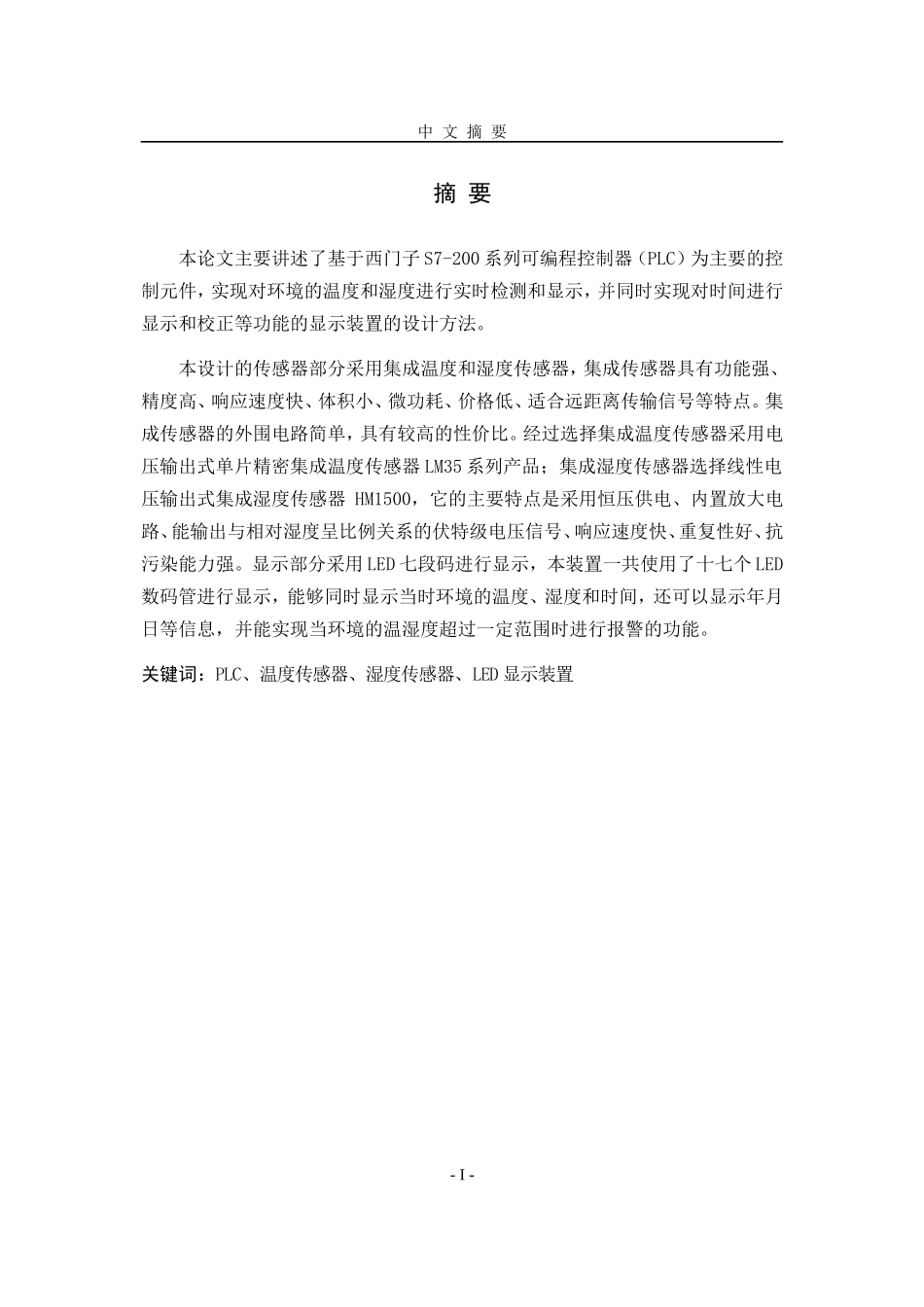

中文摘要摘要本论文主要讲述了基于西门子S7-200系列可编程控制器（PLC）为主要的控制元件，实现对环境的温度和湿度进行实时检测和显示，并同时实现对时间进行显示和校正等功能的显示装置的设计方法。本设计的传感器部分采用集成温度和湿度传感器，集成传感器具有功能强、精度高、响应速度快、体积小、微功耗、价格低、适合远距离传输信号等特点。集成传感器的外围电路简单，具有较高的性价比。经过选择集成温度传感器采用电压输出式单片精密集成温度传感器LM35系列产品；集成湿度传感器选择线性电压输出式集成湿度传感器HM1500，它的主要特点是采用恒压供电、内置放大电路、能输出与相对湿度呈比例关系的伏特级电压信号、响应速度快、重复性好、抗污染能力强。显示部分采用LED七段码进行显示，本装置一共使用了十七个LED数码管进行显示，能够同时显示当时环境的温度、湿度和时间，还可以显示年月日等信息，并能实现当环境的温湿度超过一定范围时进行报警的功能。关键词：PLC、温度传感器、湿度传感器、LED显示装置-I-目录目录摘要................................................IAbstract.............................错误！未定义书签。目录...............................................II第一章引言........................................11.1课题的背景和意义.......................................................................................11.2基于PLC和LED数码管显示装置的研究现状............................................11.3传感器的研究现状.......................................................................................21.3.1集成温度传感器的研究现状...........................................................21.3.2集成湿度传感器的研究现状...........................................................3第二章系统简介及方案论证............................42.1系统设计主要技术指标与参数...................................................................42.2设计方案的论证...........................................................................................4第三章可编程控制器概述..............................73.1PLC的定义.....................................................................................................73.2PLC的发展.....................................................................................................73.2.1我国PLC的发展................................................................................83.3PLC的系统组成与工作原理.......................................................................83.3.1PLC的组成结构.................................................................................83.3.2PLC的扫描工作原理.......................................................................93.4PLC的发展趋势...........................................................................................10第四章系统的硬件方案与设计.........................114.1传感器的选型与设计.................................................................................114.1.1集成温度传感器介绍与选型.......................................................114.1.2集成湿度传感器介绍与选型.......................................................154.2PLC的选型与模块配置.............................................................................194.2.1PLC的选型原则...............................................................................194.2.2本系统中可编程序控制器的选取及其特点.................................214.3显示方案的设计....................................................................................254.3.1与LED显示相关的知识.............
