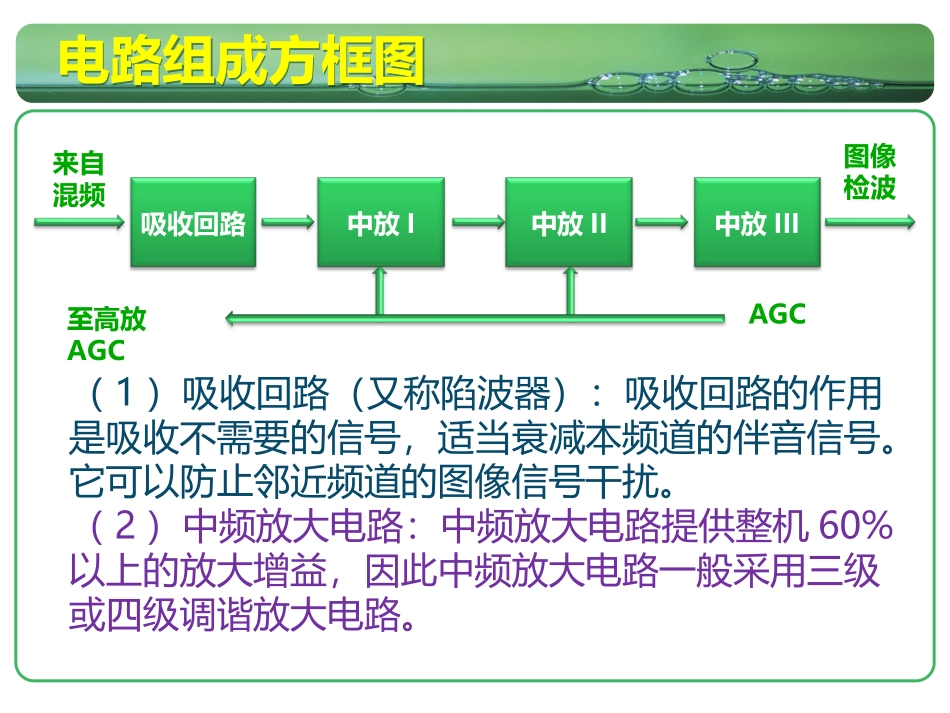

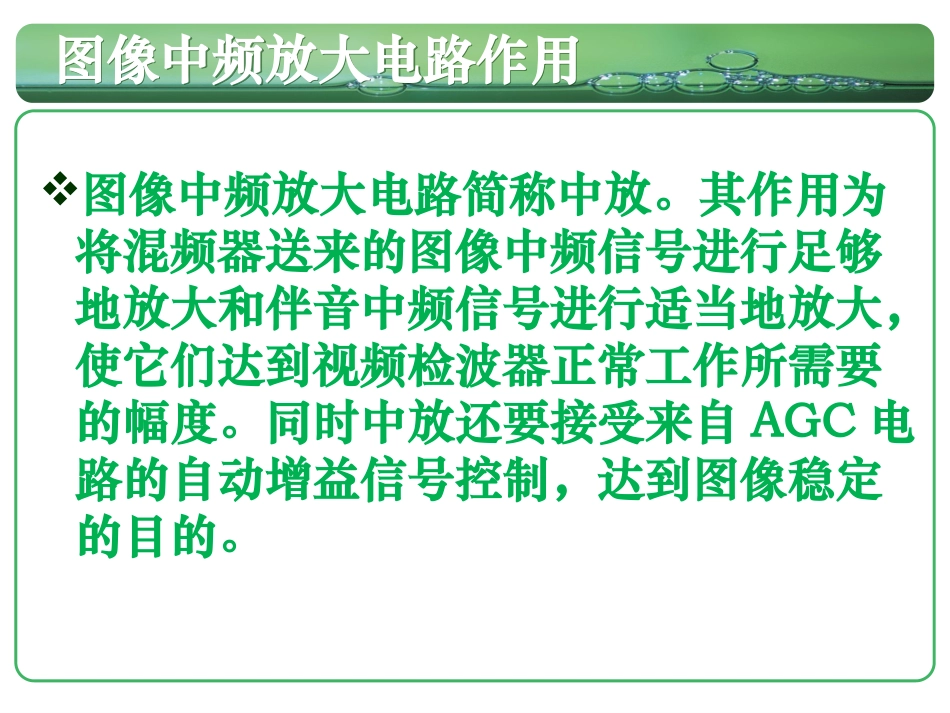

图像中频放大电路作用图像中频放大电路作用图像中频放大电路简称中放。其作用为将混频器送来的图像中频信号进行足够地放大和伴音中频信号进行适当地放大，使它们达到视频检波器正常工作所需要的幅度。同时中放还要接受来自AGC电路的自动增益信号控制，达到图像稳定的目的。电路组成方框图电路组成方框图吸收回路中放I中放II中放III来自混频图像检波AGC至高放AGC（1）吸收回路（又称陷波器）：吸收回路的作用是吸收不需要的信号，适当衰减本频道的伴音信号。它可以防止邻近频道的图像信号干扰。（2）中频放大电路：中频放大电路提供整机60%以上的放大增益，因此中频放大电路一般采用三级或四级调谐放大电路。中频放大实际电路中频放大实际电路吸收电路放大电路谐振电路中频放大电路的检修方法中频放大电路的检修方法检修图像中放电路，可以分为静态检查和动态检查两种：（1）静态检查就在电路未加入图像中频信号的工作状态下，检查电路的供电电源是否正常；晶体管各级工作状态是否正常。（2）动态检查是在电路加入图像中频信号后的工作状态下，与静态有差异，有些部位的电流电压就有相应的变化，可以用万用表测量分析，从而判断故障部位。视频检波和预视放电路的作用视频检波和预视放电路的作用经过混频的38MHz中频信号，经过三级中放的放大，耦合到视频检波电路。经过检波电路的解调，得到图像信号。同时，利用检波管，对伴音信号进行第二次混频，得到载波频率为6.5MHz的第二伴音信号。最后，信号通过预视放电路输出到后续电路。预视放电路一方面实现和后续电路的阻抗匹配，一方面将图像信号和伴音信号分离开。实际电路及故障分析实际电路及故障分析实际电路及故障分析实际电路及故障分析中频电压器：将中放电路的输出信号耦合至检波电路。实际电路及故障分析实际电路及故障分析检波二极管：对图像信号检波，对伴音信号混频。此二极管要求正向电阻小，方向电阻大，高频特性好。实际电路及故障分析实际电路及故障分析由电感和电容组成π形低通滤波器，滤除中频和高频谐波，只让6.5MHz以下信号通过。实际电路及故障分析实际电路及故障分析高频补偿电感：提高信号高频部分的增益。阻尼电阻：防止高频补偿造成的失真。实际电路及故障分析实际电路及故障分析检波器负载电阻和偏置电阻。实际电路及故障分析实际电路及故障分析检波器负载电阻和偏置电阻。实际电路及故障分析实际电路及故障分析预视放管：放大图像和伴音信号。实际电路及故障分析实际电路及故障分析集电极负载：并联谐振于6.5MHz，耦合出第二伴音。发射级负载：串联谐振于6.5MHz，吸收掉第二伴音。视放输出电路视放输出电路
